383 - INTERNATIONAL DIESE... NO_D - GEEN OMSCHRIJVING 198 - TRANSMISSION COUNTE...
198 - TRANSMISSION COUNTERSHAFT, VERSION WITH AGRIOMATIC
TABLE OF CONTENTS
DIAGRAM
PART LIST
text.modelpage.clearCallout
Serial Number Window
Build Date
Alles selecteren
Ref.
Hoev
Ond.nr.
text.assembly.alts
Beschrijving
text.assembly.image
  • 1
    1
    933075R1
    VEERRING M40, Ext; CIRCLIP
  • 2
    1
    ST215
    KOGELLAGER 40 mm ID x 80 mm OD x 18 mm;
  • 3
    1
    786296R2
    AS; counter
  • 4
    1
    715192R91
    KOGELLAGER 35 mm ID x 53 mm OD x 12 mm; thrust ball
  • 5
    1
    786375R92
    AS; counter hollow, 323, Includes: Ref. 5 - 16
  • 5
    1
    786374R92
    KIT; SHAFT, counter hollow, 383/423/453/E383/E423/E453, Includes: Ref. 5 - 16
  • 5
    1
    786300R1
    AS; counter hollow
  • 6
    1
    218211
    AANDRIJFKETTINGWIEL;
  • 7
    1
    786301R1
    TANDWIEL; counter, 2nd speed 27 teeth
  • 8
    1
    716602R1
    HOUDER; RING, release and brake
  • 9
    1
    716603R2
    BUS; pilot
  • 10
    1
    717622R92
    KOGELLAGER 55 mm ID x 78 mm OD x 16 mm; thrust ball
  • 11
    1
    715183R1
    RING; thrust
  • 12
    3
    716534R1
    VEER; release
  • 13
    1
    786377R1
    TANDWIEL; counter, 3rd and 4th speed, 35/39 teeth
  • 14
    1
    786376R1
    PEN; thrust
  • 15
    1
    717976R1
    PLAAT; pressure, 323
  • 15
    1
    715186R2
    PLAAT; pressure, 383/423/453/E383/E423/E453
  • 16
    1
    715188R2
    TANDWIEL; HUB, disk clutch
  • 2
    932232R1
    BORGPEN M8 x 18, Slotted;
  • 17
    8
    717887R1
    PLAAT; DISK, clutch, inner ''O'', 323
  • 17
    10
    717887R1
    PLAAT; DISK, clutch, inner ''O'', 383/423/453/E383/E423/E453
  • 17
    8
    717887R1
    PLAAT; DISK, clutch, inner ''H'', 323
  • 17
    10
    717887R1
    PLAAT; DISK, clutch, inner ''H'', 383/423/453/E383/E423/E453
  • 18
    7
    717888R1
    PLAAT; DISK, clutch outer ''O'', 323
  • 18
    9
    717888R1
    PLAAT; DISK, clutch outer ''O'', 383/423/453/E383/E423/E453
  • 18
    7
    717888R1
    PLAAT; DISK, clutch outer ''H'', 323
  • 18
    9
    717888R1
    PLAAT; DISK, clutch outer ''H'', 383/423/453/E383/E423/E453
  • 19
    1
    786298R1
    RING; snap
  • 12
    Q2937
    BORGPEN M8 x 55, Slotted;
  • 20
    1
    786379R92
    TANDWIEL; constant mesh with roll pins
  • 12
    Q5164
    PEN 5mm OD x 36mm L, Slotted;
  • -
    932204R1
    BORGPEN M3 x 20, Slotted;
  • 21
    1
    786293R1
    HUIS; SPARE PART CAGE, front bearing
  • 22
    1
    ST246

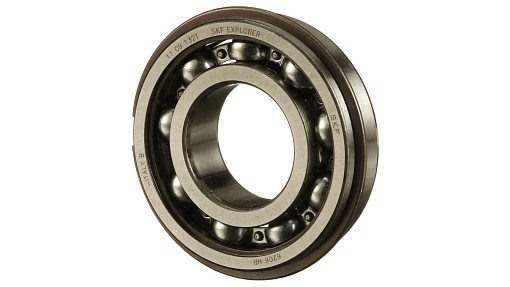

    KOGELLAGER 30mm ID x 62mm OD x 16mm W; ball with snap ring
  • 23
    1
    3050160R1
    VEERRING 1.5mm Thk, Ext; CIRCLIP
  • 24
    1
    715197R91
    NAALDLAGER; thrust ball
  • 25
    1
    3050169R1
    SLUITRING; spring
  • 26
    1
    786295R2
    FLENS; RETAINER, bearing cage
  • 4
    179841
    BOUT Hex, 3/8'' - 16 x 1 1/4'', Gr 5;
  • 4
    NLS
    NIET MEER VERKRIJGBA;
  • 4
    10332
    SLUITRING; F 3/8''
  • 27
    2
    715193R91
    NAALDLAGER 32mm ID x 39mm OD x 17.8mm W; needle
