35.104.AA[01] - POMPA, INGRANAGGIO
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1
    84597380
    POMPA IDRAULICA 22 CC;
  • 2
    1
    16043231
    BULLONE Hex, M8 x 16mm, Cl 10.9, Full Thd;
  • 3
    2
    5167989
    GUARNIZIONE, TENUTA 0.8mm Thk;
  • 4
    1
    84577679
    POMPA IDRAULICA 22 CC;

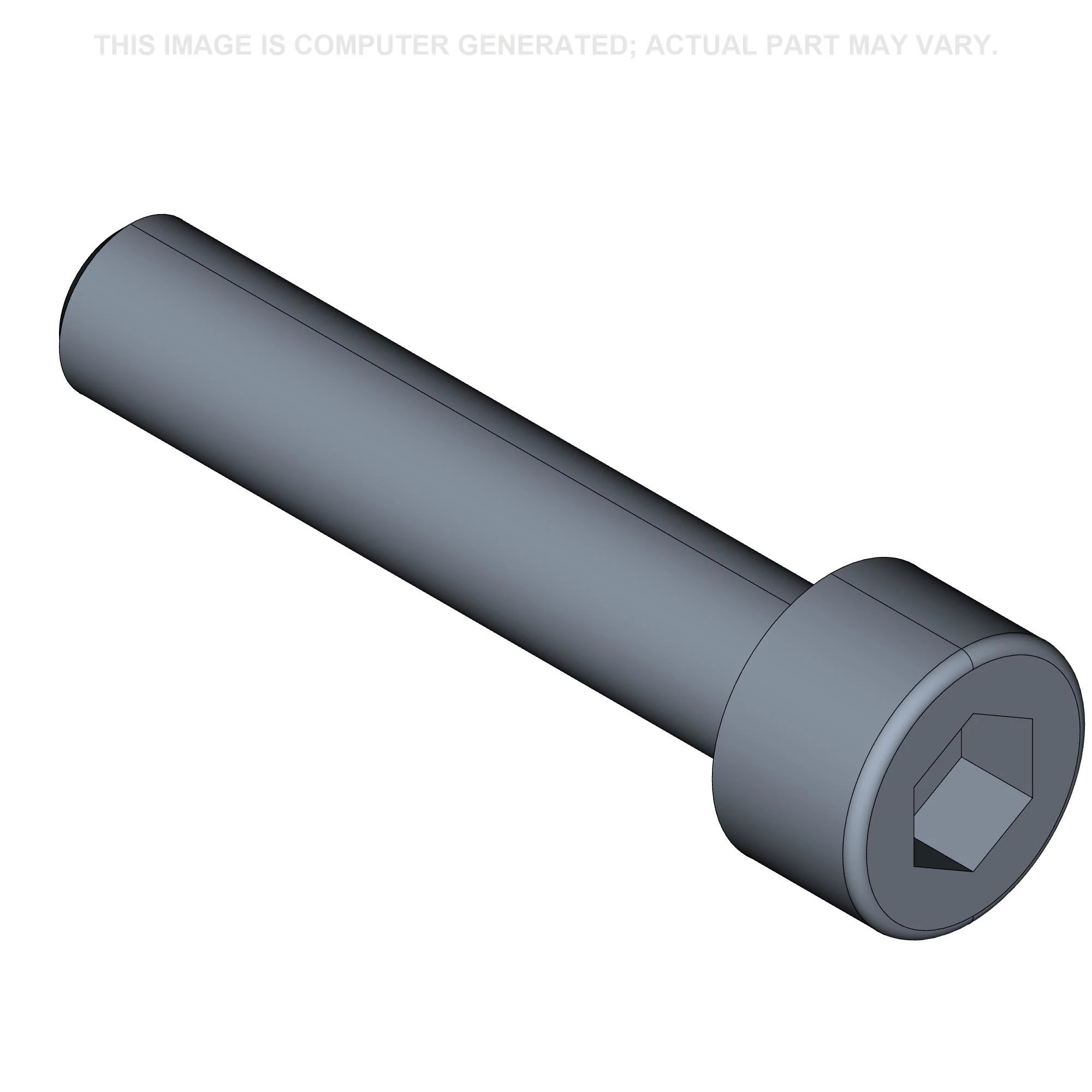

  • 5
    8
    14305531
    VITE ESAGONO INCASSA M6 x 30mm, Cl 10.9, Full Thd;

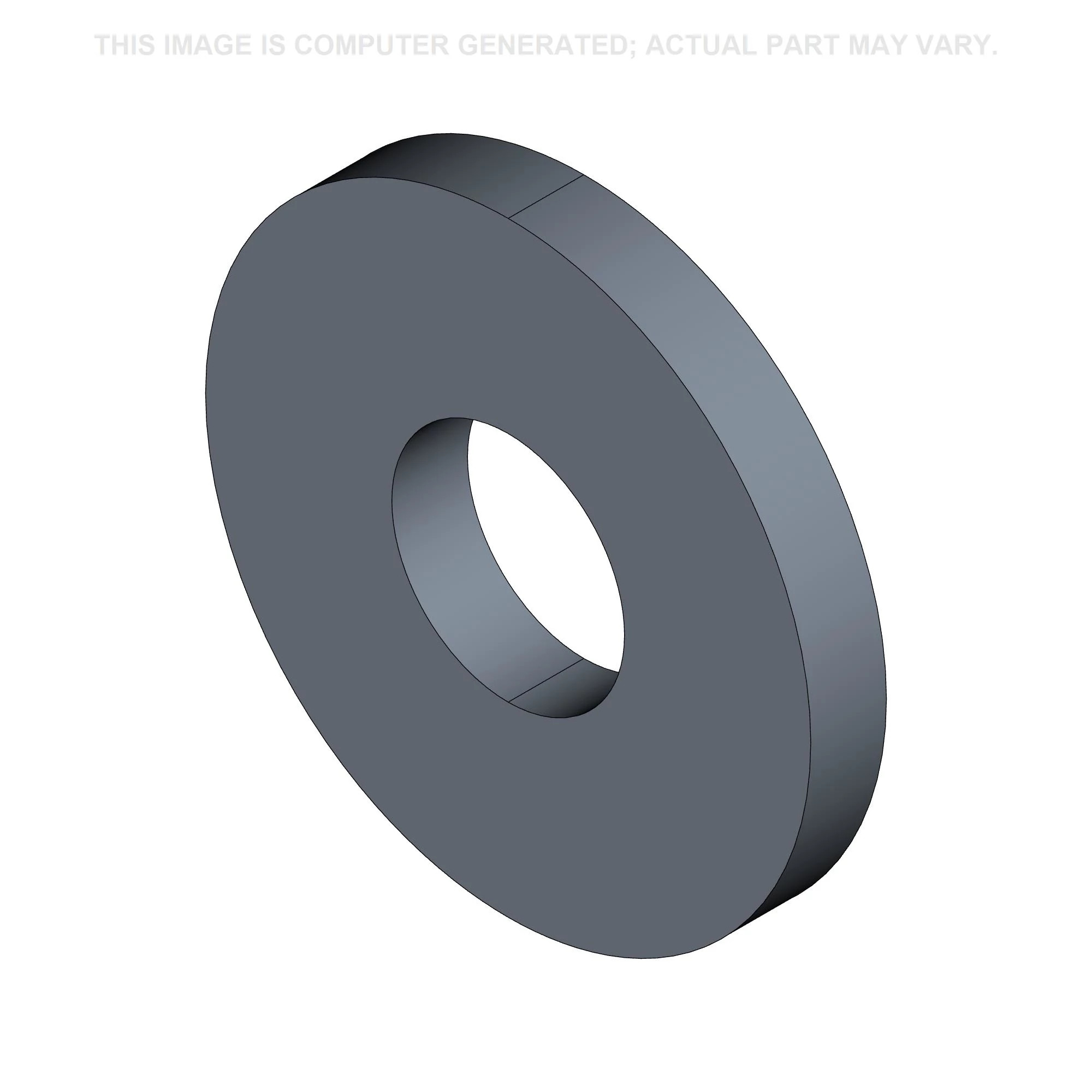

  • 6
    8
    12647621
    RONDELLA 6.15mm ID x 16mm OD x 2mm Thk;
  • 7
    1
    84563466
    FILTRO, OLIO IDRAULI;
  • 8
    1
    5153319
    COPERCHIO;
  • 9
    1
    14461580
    ANELLO TOROIDALE 0.103'' Thk x 4.487'' ID, -157, Cl 5, 75 Duro;
  • 10
    1
    5148745
    MOLLA;
  • 11
    3
    11197879
    RONDELLA BELLEVILLE 8.4mm ID x 16mm OD x 2.2mm Thk;
  • 12
    3
    13397370
    ANELLO ELASTICO M8, Int;
  • 13
    3
    16044821
    VITE Hex, M8 x 80mm, Cl 8.8;

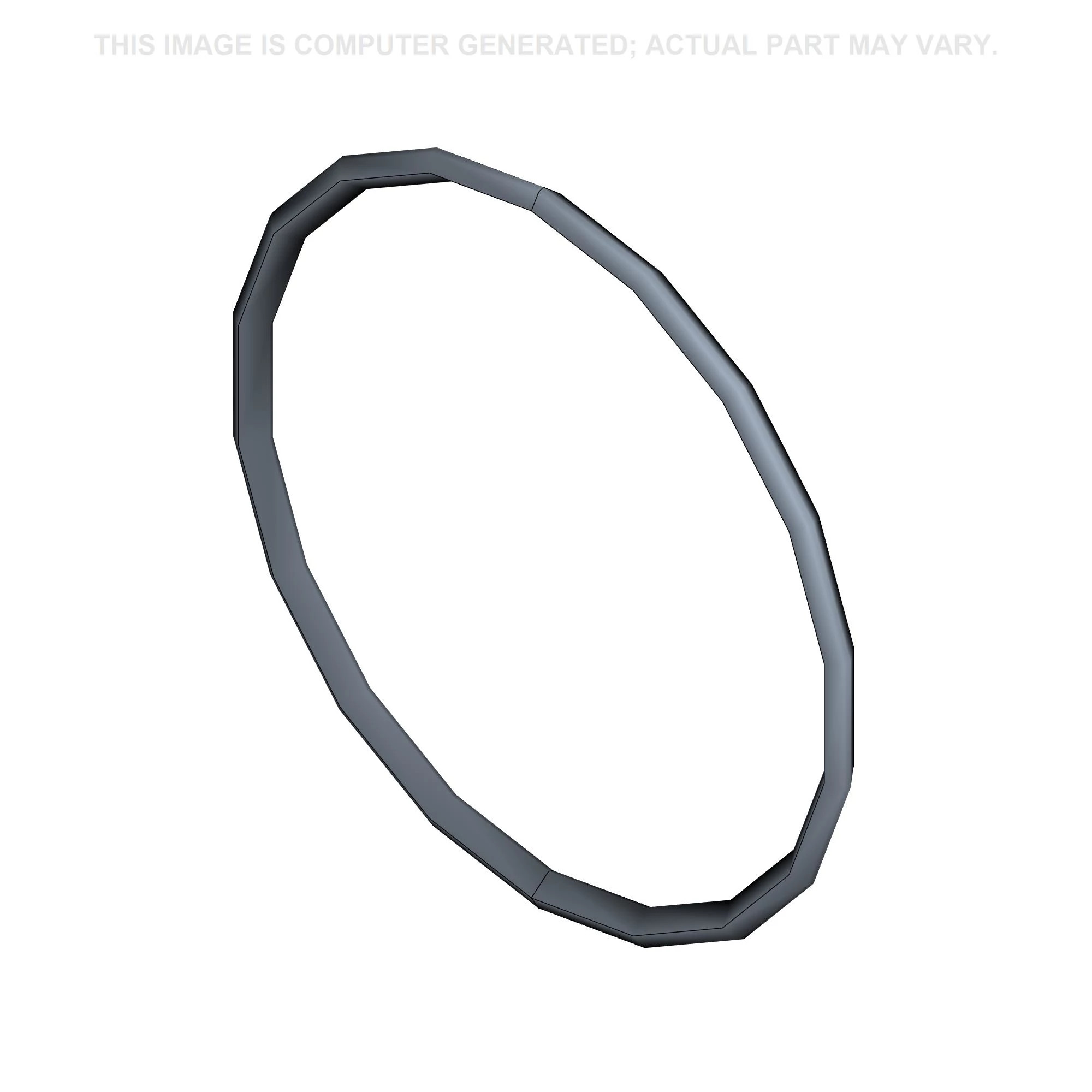

  • 14
    1
    14459480
    ANELLO TOROIDALE 0.103'' Thk x 1.987'' ID, -136, Cl 5, 75 Duro;
  • 15
    1

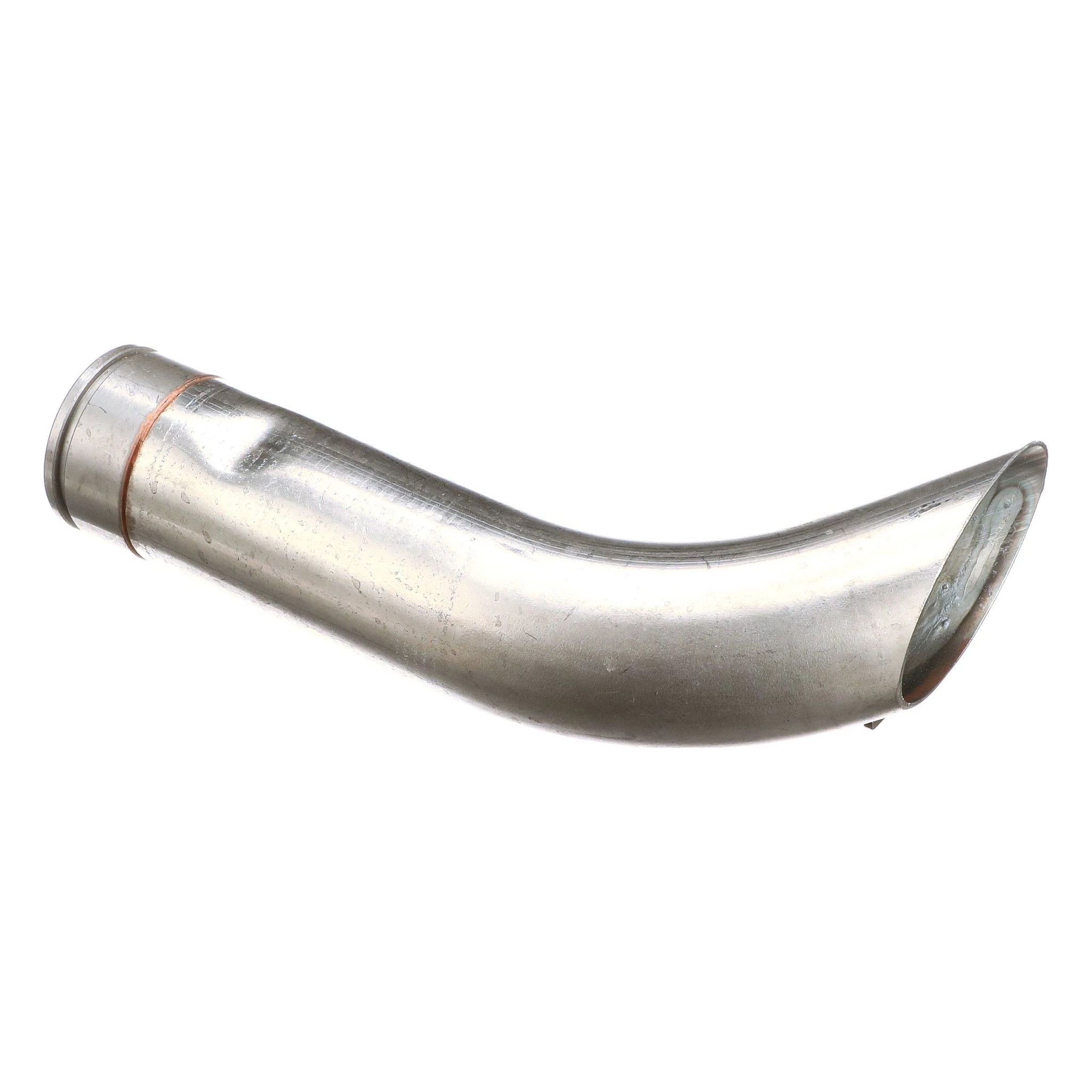

    5178292
    TUBO;
  • 16
    1
    14198700
    PIASTRA DI BLOCCAGGI M8 x 32mm L, 40PG, PLN;

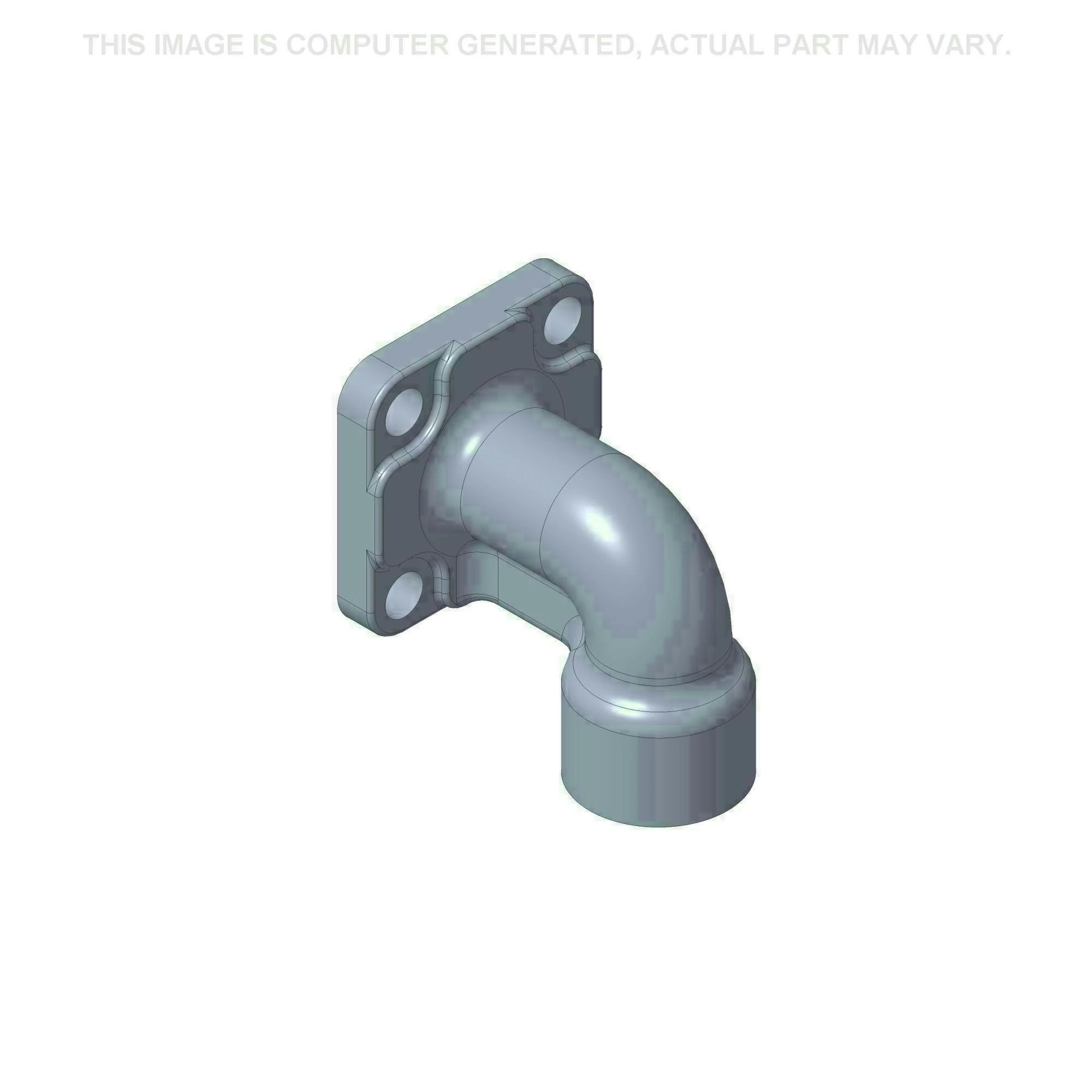

  • 17
    3
    73401392
    FLANGIA;
  • 18
    1
    5185577
    GOMITO 90 Degree, 1-3/16''-12 ORFS x M22 x 1.5 ORB;
  • 19
    1
    87636627
    TUBO FLESSIBILE;

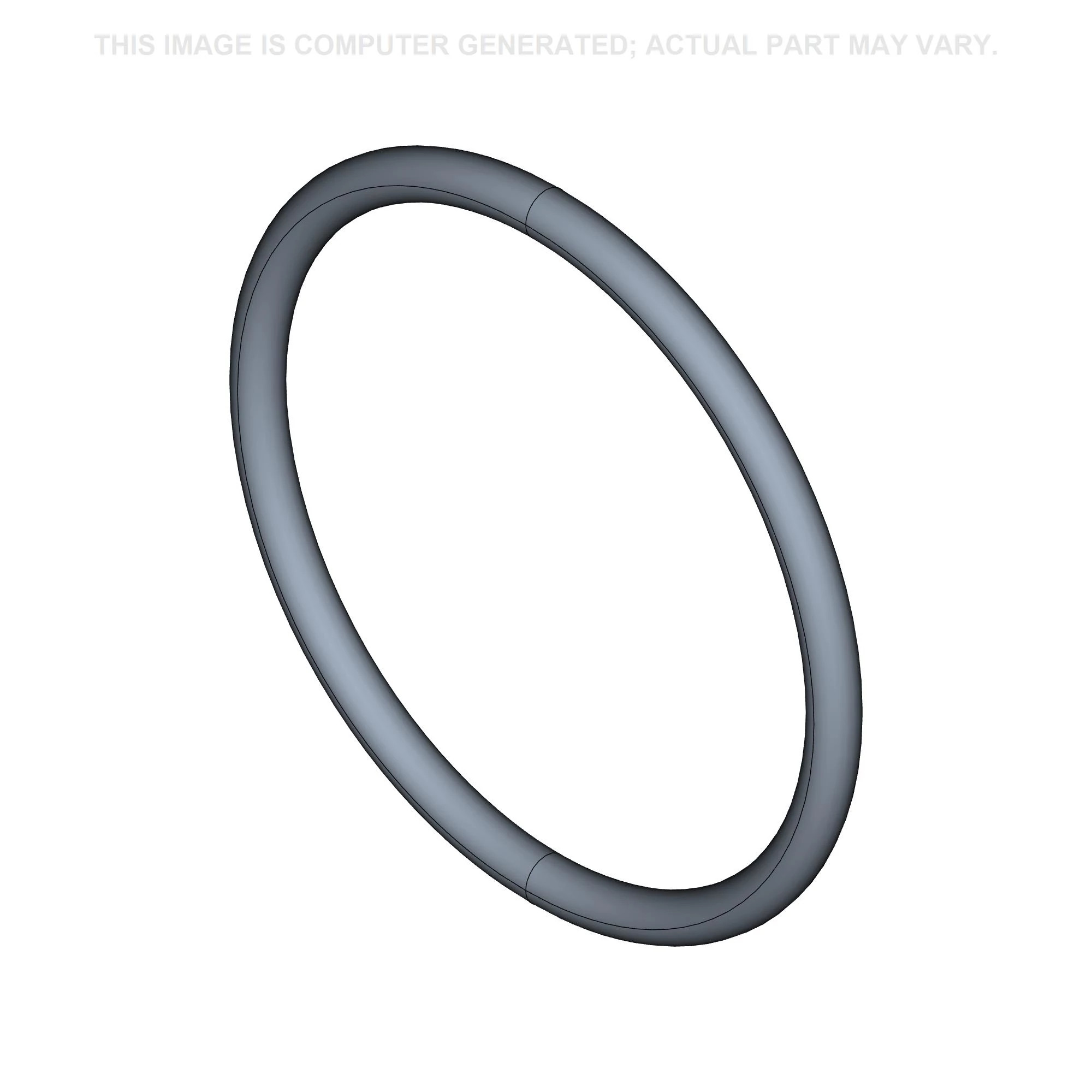

  • 20
    3
    14453880
    ANELLO TOROIDALE 0.07'' Thk x 0.926'' ID, -21, Cl 5, 75 Duro;
  • 21
    1
    86579681
    CONNETTORE IDRAULICO 1-3/16''-12 ORFS x M22 x 1.5 ORB;
  • 22
    1
    84556370
    TUBO IDRAULICO 15.88mm ID x 560mm L, SAE 100R17;
  • 23
    1
    87636624
    TUBO FLESSIBILE;
  • 24
    1
    86579678
    CONNETTORE IDRAULICO 13/16''-16 ORFS x M22 x 1.5 ORB;

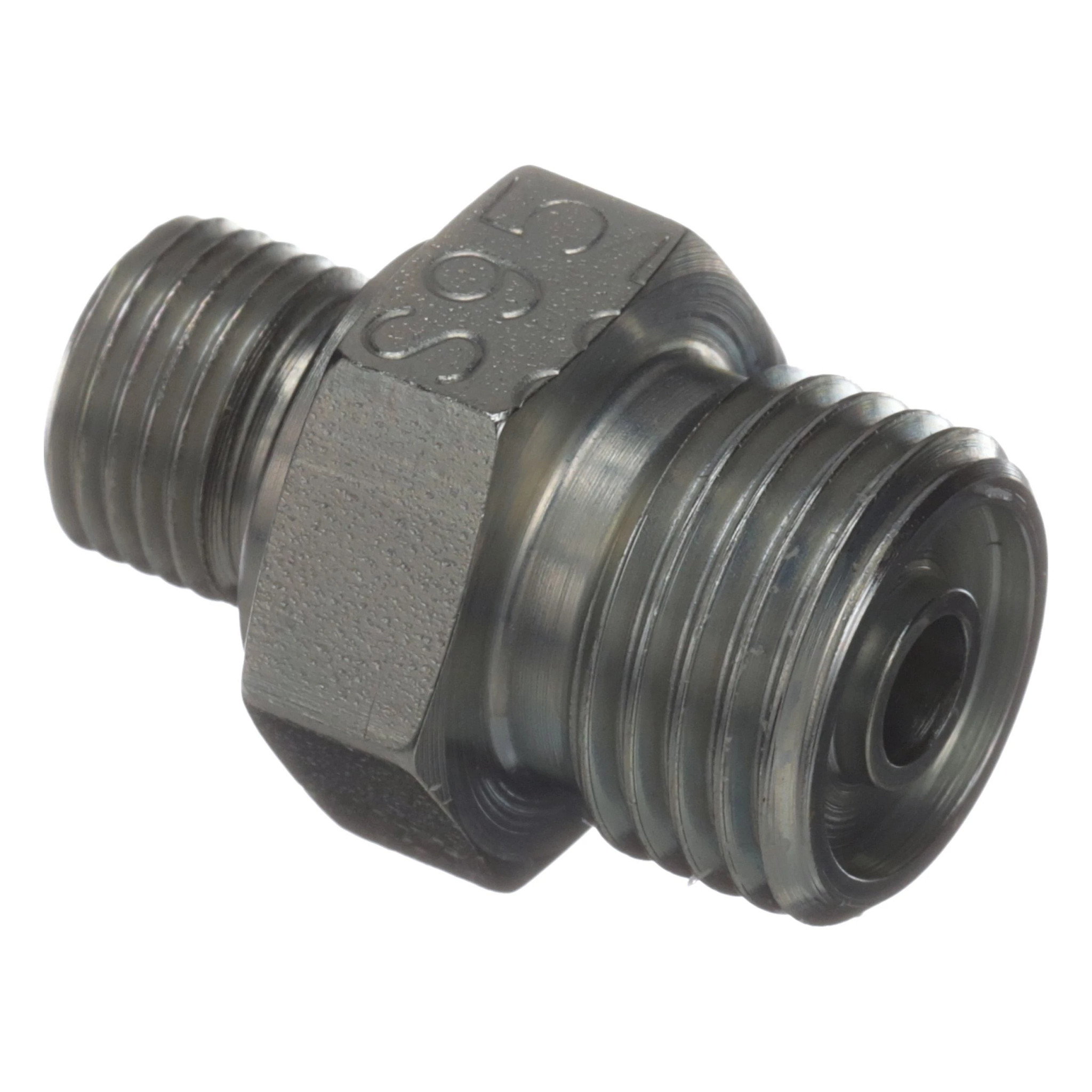

  • 25
    1
    81863438
    CONNETTORE IDRAULICO M10 x 9/16''-18 ORS;

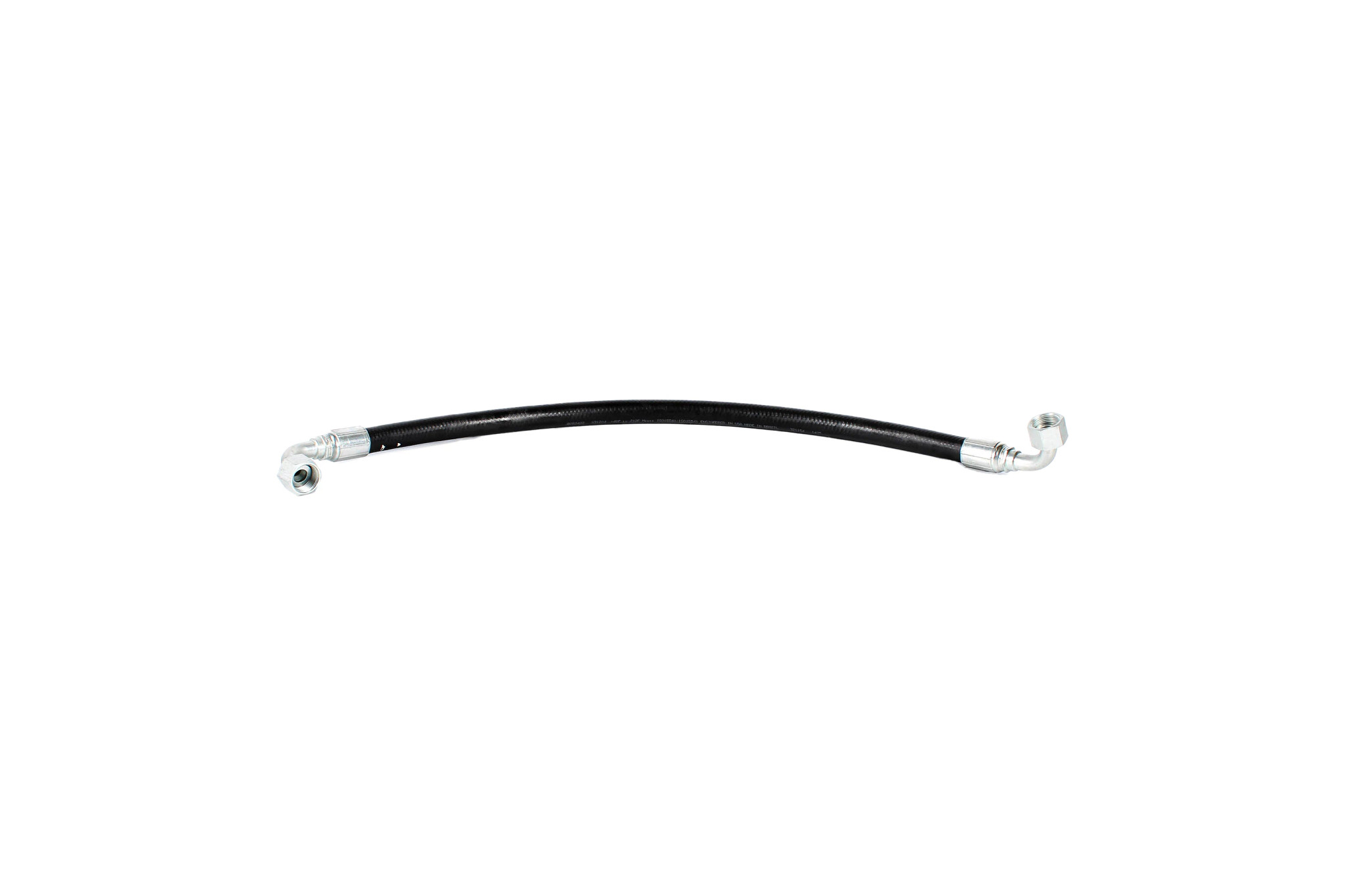

  • 26
    1
    87636626
    TUBO FLESSIBILE;
  • 27
    1
    8273918
    CHIAVE; Key to Pump PN 84577679
