TABLE OF CONTENTS
DIAGRAM
PART LIST
EFFACER TOUT
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
-
11NUT; Nut
-
21LOCK WASHER; Washer
-
31HUB;
-
42CLUTCH, PRESSURE PLA; Gear
-
51PLAQUE; Sheave
-
61PLATE; Hub
-
71SPRING;
-
81GOUPILLE DE BLOCAGE 12.7mm OD x 28.19mm L; Pin
-
91ANNEAU;
-
102ANNEAU D'ARRET; Circlip
-
113LEVIER;
-
133AXE DE CHAPE 9.5mm OD x 60.2mm L;
-
146MAILLON; Link
-
156AXE DE CHAPE;
-
161CHEMISE; Hub
-
171COLLIER; Collar
-
181CHAPE; Fork
-
191FLEXIBLE 15.00'';
-
201ARBRE;
-
221LEVIER; Includes figs. 48 and 49
-
231CARTER; Housing Includes figs. 24 and 54
-
242BAGUE 25.38mm ID x 31.83mm OD x 23.81mm L; Bushing
-
251COUVERCLE;
-
261GASKET;
-
276GOUPILLE FENDUE 1/8'' x 1/2''; Pin
-
281ANNEAU D'ARRET #250, Ext;
-
291ENTRETOISE;
-
302ROULEMENT 65mm ID x 140mm OD x 36mm W; Bearing
-
312CLAVETTE SPECIALE #15, 1/4'' x 1'';
-
321RETENEUR;
-
331ARBRE;
-
341POULIE; Pulley Includes fig. 52
-
351ECROU; Nut
-
361VIS DE REGLAGE Sq Hd, 5/16''-18 x 1/2'';
-
375RACCORD 3/16'' tube x 1/8'' NPT;
-
381TUYAU RIGIDE; Hose
-
392VIS Truss HD, #10 - 24 x 1/2'';
-
401GRAISSEUR 1/8''-27 NPT x 1'' lg, Fem; Zerk
-
412ROULEMENT ROULEAUX CYL. 64.99mm ID x 23mm W; Cone
-
422CUVETTE 4.1339'' OD x 0.7283'';
-
432VIS Hex, 3/8'' - 16 x 1-1/2'', Gr 5;
-
4414RONDELLE FREIN 3/8 0.381 CST ZND;
-
451RONDELLE FREIN; Washer
-
461CONTRE-ECROU Jam, 5/8''-18, G2;
-
471GRAISSEUR 1/8'' - 27 Dryseal PTF;
-
481VIS Hex, M10 x 1.5 x 60mm, Cl 8.8;
-
491CONTRE-ECROU Hex, M10 x 1.5, Cl 8, ZND;
-
507VIS Hex, 1/4'' - 20 x 1'', Gr 5;
-
517RONDELLE FREIN 1/4'';
-
522CHEMISE; Bushing
-
531GRAISSEUR Straight Con. Head, M6 x 1.0 x 16mm L;
-
541BOUCHON Hex Soc, 1/8'' - 27 NPT; Connector
-
5510VIS Hex, 3/8'' - 16 x 1-3/4'', Gr 5;
-
562VIS;
-
5712ECROU 3/8'' - 16, Gr 5;
-
123GOUPILLE FENDUE 5/32'' x 1''; 5/32'' x 1''
Sélectionner Tout
Select
Ref.
4Qté
2Disponibilité
N° de pièce

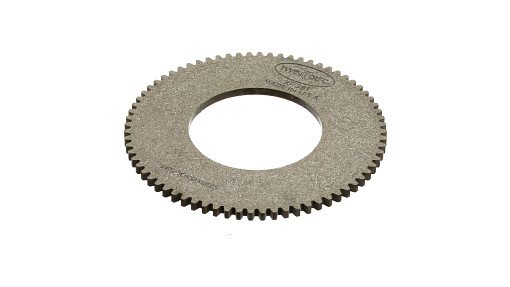

9820504Description
CLUTCH, PRESSURE PLA; GearImg
Alts
Select
Ref.
8Qté
1Disponibilité
N° de pièce
762013Description
GOUPILLE DE BLOCAGE 12.7mm OD x 28.19mm L; PinImg
Alts
Select
Ref.
13Qté
3Disponibilité
N° de pièce
138610Description
AXE DE CHAPE 9.5mm OD x 60.2mm L;Img
Alts
Select
Ref.
22Qté
1Disponibilité
N° de pièce
138943Description
LEVIER; Includes figs. 48 and 49Img
Alts
Select
Ref.
23Qté
1Disponibilité
N° de pièce
625221Description
CARTER; Housing Includes figs. 24 and 54Img
Alts
Select
Ref.
24Qté
2Disponibilité
N° de pièce
13364Description
BAGUE 25.38mm ID x 31.83mm OD x 23.81mm L; BushingImg
Alts
Select
Ref.
27Qté
6Disponibilité
N° de pièce
80746Description
GOUPILLE FENDUE 1/8'' x 1/2''; PinImg
Alts
Select
Ref.
28Qté
1Disponibilité
N° de pièce
129793Description
ANNEAU D'ARRET #250, Ext;Img
Alts
Select
Ref.
30Qté
2Disponibilité
N° de pièce
644144Description
ROULEMENT 65mm ID x 140mm OD x 36mm W; BearingImg
Alts
Select
Ref.
31Qté
2Disponibilité
N° de pièce
80768Description
CLAVETTE SPECIALE #15, 1/4'' x 1'';Img
Alts
Select
Ref.
34Qté
1Disponibilité
N° de pièce
713322Description
POULIE; Pulley Includes fig. 52Img
Alts
Select
Ref.
36Qté
1Disponibilité
N° de pièce
80389Description
VIS DE REGLAGE Sq Hd, 5/16''-18 x 1/2'';Img
Alts
Select
Ref.
37Qté
5Disponibilité
N° de pièce
11787Description
RACCORD 3/16'' tube x 1/8'' NPT;Img
Alts
Select
Ref.
39Qté
2Disponibilité
N° de pièce
84821Description
VIS Truss HD, #10 - 24 x 1/2'';Img
Alts
Select
Ref.
40Qté
1Disponibilité
N° de pièce
84303Description
GRAISSEUR 1/8''-27 NPT x 1'' lg, Fem; ZerkImg
Alts
Select
Ref.
41Qté
2Disponibilité
N° de pièce
221002Description
ROULEMENT ROULEAUX CYL. 64.99mm ID x 23mm W; ConeImg
Alts
Select
Ref.
42Qté
2Disponibilité
N° de pièce
221003Description
CUVETTE 4.1339'' OD x 0.7283'';Img
Alts
Select
Ref.
43Qté
2Disponibilité
N° de pièce
88044Description
VIS Hex, 3/8'' - 16 x 1-1/2'', Gr 5;Img
Alts
Select
Ref.
44Qté
14Disponibilité
N° de pièce
80680Description
RONDELLE FREIN 3/8 0.381 CST ZND;Img
Alts
Select
Ref.
46Qté
1Disponibilité
N° de pièce
86511416Description
CONTRE-ECROU Jam, 5/8''-18, G2;Img
Alts
Select
Ref.
47Qté
1Disponibilité
N° de pièce
80710Description
GRAISSEUR 1/8'' - 27 Dryseal PTF;Img
Alts
Select
Ref.
48Qté
1Disponibilité
N° de pièce
120070Description
VIS Hex, M10 x 1.5 x 60mm, Cl 8.8;Img
Alts
Select
Ref.
49Qté
1Disponibilité
N° de pièce
100037Description
CONTRE-ECROU Hex, M10 x 1.5, Cl 8, ZND;Img
Alts
Select
Ref.
50Qté
7Disponibilité
N° de pièce
88146Description
VIS Hex, 1/4'' - 20 x 1'', Gr 5;Img
Alts
Select
Ref.
53Qté
1Disponibilité
N° de pièce
321204Description
GRAISSEUR Straight Con. Head, M6 x 1.0 x 16mm L;Img
Alts
Select
Ref.
54Qté
1Disponibilité
N° de pièce
56513Description
BOUCHON Hex Soc, 1/8'' - 27 NPT; ConnectorImg
Alts
Select
Ref.
55Qté
10Disponibilité
N° de pièce
9706689Description
VIS Hex, 3/8'' - 16 x 1-3/4'', Gr 5;Img
Alts
Select
Ref.
57Qté
12Disponibilité
N° de pièce
9628503Description
ECROU 3/8'' - 16, Gr 5;Img
Alts
Select
Ref.
12Qté
3Disponibilité
N° de pièce
80744Description
GOUPILLE FENDUE 5/32'' x 1''; 5/32'' x 1''Img
Alts
