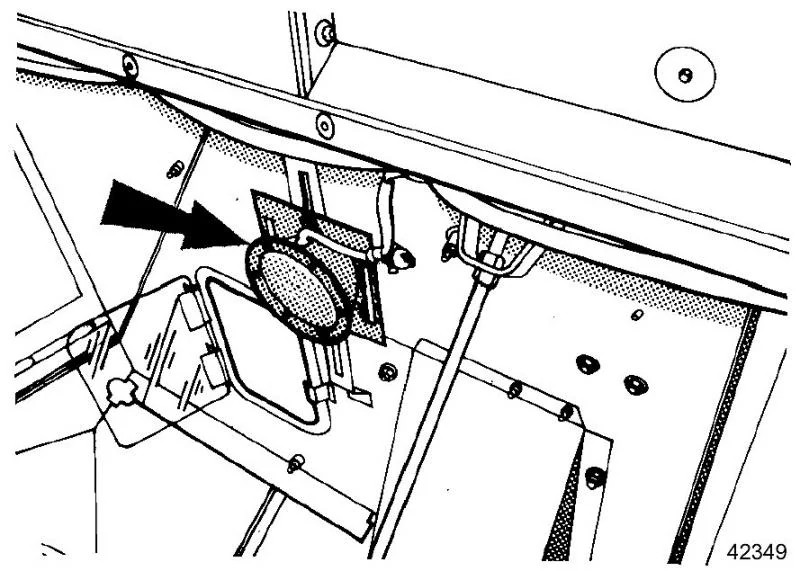

88.89560414[01] - DIA KIT : GRAINTANK LEVEL SENSOR
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
Sélectionner Tout

Select

Ref.

Qté

-

Disponibilité

N° de pièce

89560414

Description

DIA KIT, HARVESTER;


Alts

Select

Ref.

1

Qté

1

Disponibilité

N° de pièce

450336

Description

HOUSING;


Alts

Select

Ref.

2

Qté

4

Disponibilité

N° de pièce

378243

Description

WASHER 8.4mm ID x 21mm OD x 1.6mm Thk;


Alts

Select

Ref.

3

Qté

2

Disponibilité

N° de pièce

100015

Description

NUT M8, Cl 8;


Alts

Select

Ref.

4

Qté

2

Disponibilité

N° de pièce

140015

Description

WASHER 6.4mm ID x 14mm OD x 1.6mm Thk;


Alts

Select

Ref.

5

Qté

1

Disponibilité

N° de pièce

100014

Description

NUT M6, Cl 8;


Alts

Select

Ref.

6

Qté

4

Disponibilité

N° de pièce

100011

Description

NUT M3, Cl 8;


Alts

Select

Ref.

7

Qté

1

Disponibilité

N° de pièce

399159

Description

LIMIT SWITCH;


Alts

Select

Ref.

8

Qté

2

Disponibilité

N° de pièce

301571

Description

SCREW Slotted, Round HD, M3 x 25mm, Cl 4.8;


Alts

Select

Ref.

9

Qté

1

Disponibilité

N° de pièce

250244

Description

DISC;


Alts

Select

Ref.

10

Qté

1

Disponibilité

N° de pièce

435233

Description

CANVAS;


Alts

Select

Ref.

11

Qté

1

Disponibilité

N° de pièce

457556

Description

RING;


Alts

Select

Ref.

12

Qté

6

Disponibilité

N° de pièce

425519

Description

RIVET Pop, 3.96mm OD x 8.6mm L;


Alts

Select

Ref.

13

Qté

1

Disponibilité

N° de pièce

9512667

Description

GOUPILLE FENDUE M2 x 20mm OAL;


Alts

Select

Ref.

14

Qté

2

Disponibilité

N° de pièce

323597

Description

BRIDE DE CABLE 165mm OAL x 9mm Thk;


Alts
