TF44 - MÄHDRESCHER - BASI... NO_D - KEINE BESCHREIBUNG 014[01] - KABINE
014[01] - KABINE
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • 1
    15
    446402
    UNTERLAGE;
  • 2
    1
    443386
    ABDECKUNG; Sound insulation
  • 3
    1
    443387
    ABDECKUNG; Sound insulation; (SN Break) Up to 154
  • 3
    1
    9815923
    POLSTERUNG; (SN Break) From 155
  • 4
    1
    80446791
    ABDECKUNG; (SN Break) Up to 116
  • 4
    1
    919442
    ABDECKUNG; (SN Break) From 117
  • 5
    1
    450524
    DICHTSTREIFEN;
  • 6
    2
    449513
    DICHTUNG;
  • 7
    6
    412560
    SCHRAUBE Cross Truss Hd, M6 x 20mm;
  • 8
    1
    443385
    STEUEREINHEIT;
  • 9
    2
    446403
    UNTERLAGE;
  • 10
    1
    445417
    AUFKLEBER;
  • 11
    1
    431199
    ABDECKUNG;
  • 12
    2
    388628

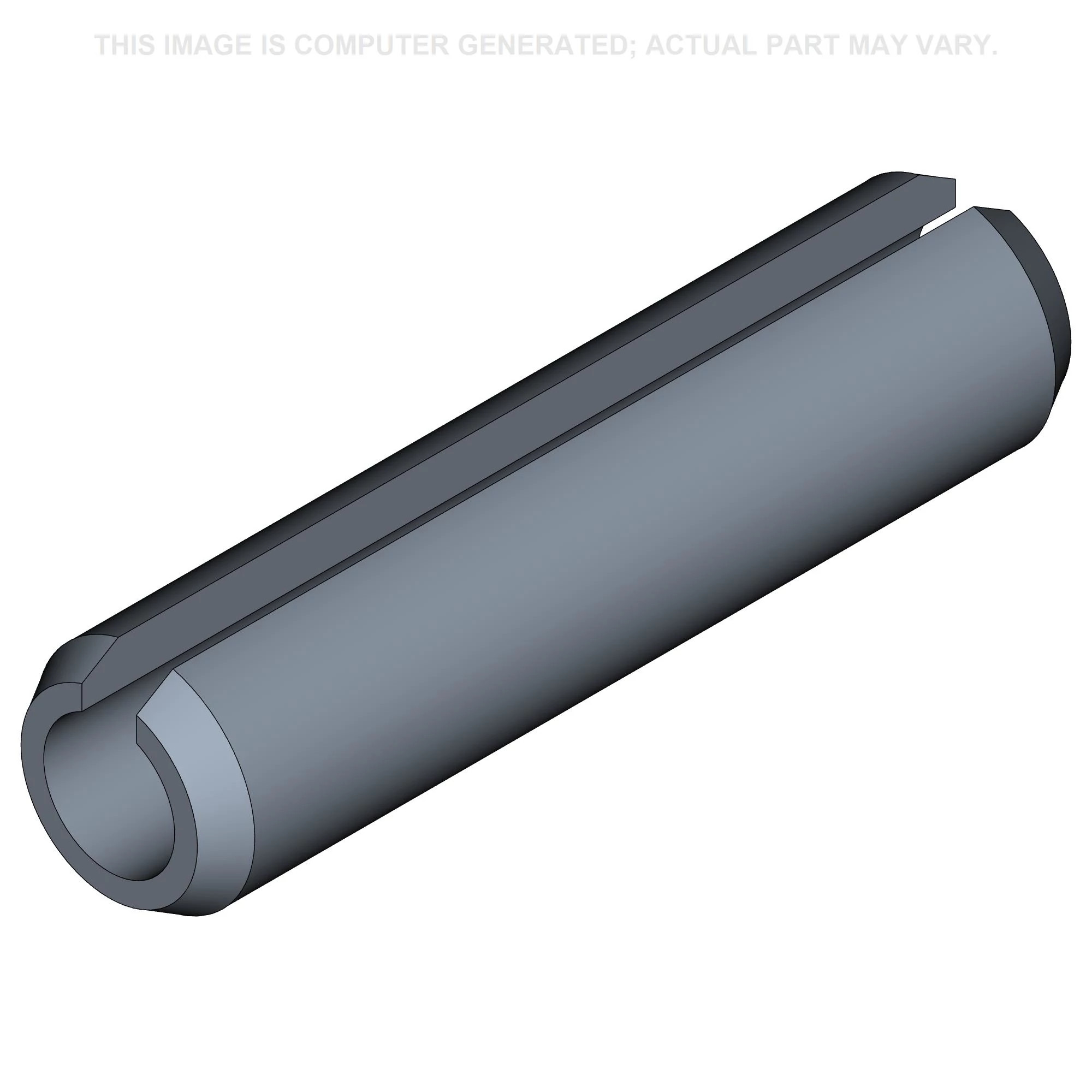

    VERRIEGELUNGSSTIFT M3 x 12, Slotted;
  • 13
    2
    449910
    GRILL;
  • 14
    2
    80443053
    FÜHRUNG; (SN Break) Up to 100
  • 14
    2
    455859
    FÜHRUNG; (SN Break) From 101
  • 15
    1
    80431156
    ABDECKUNG; (SN Break) Up to 108
  • 15
    1
    80754889
    INSULATOR; (SN Break) Up to 127
  • 15
    1
    9511618
    SEGELTUCH; (SN Break) From 128
  • 16
    1
    80446788
    ABDECKUNG; (SN Break) Up to 108
  • 16
    1
    754887
    INSULATOR; (SN Break) From 109
  • 17
    2
    412483
    SCHRAUBE Pozidriv Pan Hd, M5 x 10mm, Cl 4.8;
  • 18
    2
    322356
    TELLERFEDER M5 Bolt Size x 12mm OD x 1.85mm Thk;
  • 19
    2
    140182
    UNTERLEGSCHEIBE 5.5mm ID x 18mm OD x 2mm Thk, CST, ZND;
  • 20
    2
    86511830
    SCHRAUBE Phillips Drive, Pan HD, M6 x 20mm, Cl 4.8;
  • 21
    25
    322357
    TELLERFEDER M6 Bolt Size x 14mm OD x 1.3mm Thk;
  • 22
    23
    140015
    UNTERLEGSCHEIBE 6.4mm ID x 14mm OD x 1.6mm Thk;
  • 23
    1
    445888
    VERRIEGELUNGSHEBEL; Includes 2 keys
  • 24
    1
    445892
    SCHLOSS;
  • 25
    2
    435456
    TÜRDICHTUNG;
  • 26
    1
    431144
    STOP;
  • 27
    1
    445891
    SCHLOSS;
  • 28
    3
    412482
    SCHRAUBE Phil Oval Hd, Csk, M5 x 35mm, Cl 4.8, Full Thd;
  • 29
    1
    450525
    DICHTSTREIFEN;
  • 30
    1
    445889
    RAHMEN; Glass setting
  • 31
    1
    428480
    GLAS; Rear
  • 32
    2
    449546
    DICHTSTREIFEN;
  • 33
    2
    449545
    DICHTSTREIFEN;
  • 34
    1
    431048
    STÜTZE;
  • 35
    8
    353068
    MUTTER Flng, 9mm OD x 14.5mm L; Blind riveting; (SN Break) Up to 100
  • 36
    20
    80120099
    SCHRAUBE Hex, M6 x 16, 8.8;
  • 37
    2
    353308
    MUTTER Hex, M6 x 1, Cl 8, ZND;
  • 38
    1
    438972
    STOSSDÄMPFER;
  • 39
    1
    15896221
    MUTTER Hex, M6 x 1, Cl 10, ZND;
  • 40
    1
    445883
    TÜR;
  • 41
    1
    445887
    DICHTUNG;
  • 42
    1
    43144
    SCHRAUBE Hex, M10 x 1.5 x 70mm, 26mm Thread L, Cl 8.8, ZND;
  • 43
    4
    140045
    TELLERFEDER 10mm ID x 22mm OD x 1.6mm Thk;
  • 44
    4
    394629
    UNTERLEGSCHEIBE 10.5mm ID x 24mm OD x 3mm Thk; (SN Break) Up to 149
  • 44
    2
    394629
    UNTERLEGSCHEIBE 10.5mm ID x 24mm OD x 3mm Thk; (SN Break) From 148
  • 45
    1
    445886
    PLATTE;
  • 46
    2
    431021
    UNTERLEGSCHEIBE;
  • 47
    2
    412561
    GABELBOLZEN; (SN Break) Up to 100
  • 47
    2
    412607
    PIN; (SN Break) From 101
  • 48
    1
    445890
    RAHMEN; Glass setting
  • 49
    1
    453482
    FILTER; (SN Break) From 101
  • 50
    8
    453481
    KLAMMER; (SN Break) From 101
  • 51
    2
    332909
    UNTERLEGSCHEIBE 11mm ID x 28mm OD x 4mm Thk; (SN Break) From 148
  • 52
    3
    747886
    MUTTER;
  • 53
    3
    43140
    SCHRAUBE Hex, M10 x 1.5 x 30mm, Full Thd, Cl 8.8, ZND;
  • 54
    1
    80401451
    DICHTUNG;
