73.230.AJ[04] - VAR - 722761 - PICADOR DE PAJA, COJINETE, FIJO CUCHILLA
ÍNDICE
DIAGRAMA
LISTA DE PIEZAS
BORRAR TODO
Ventana Nº de serie
Fecha de producción
Seleccionar todo
Ref.
Ctd
N.º de pieza
Alts
Descripción
Imagen

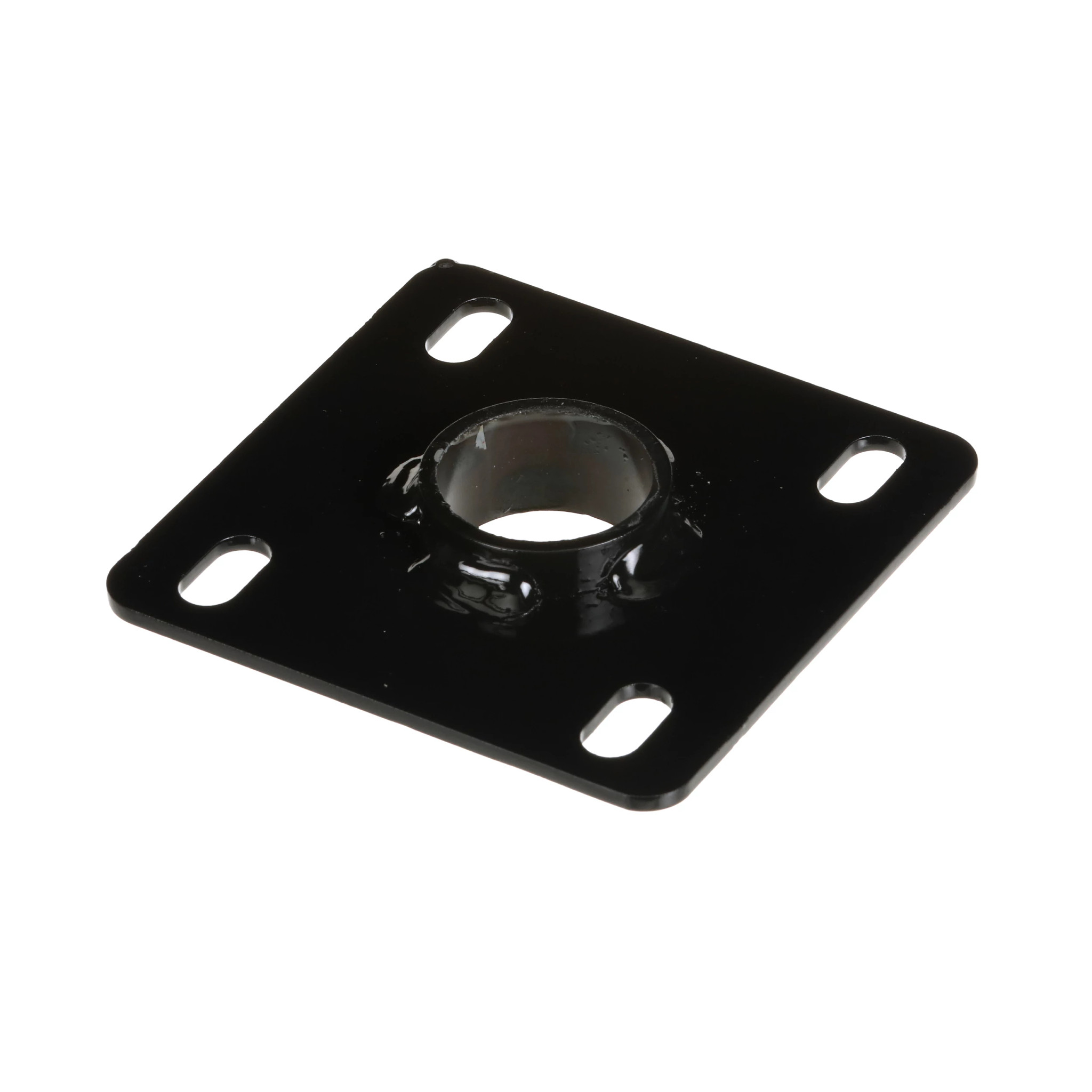

  • 1
    1
    47752300
    PLACA; Handle Alignment
  • 2
    4
    86979948
    BRIDA 85mm ID, 13.5mm Holes, 120.6mm Holes Diam; Bearing
  • 3
    1
    87703786
    SOPORTE; Chopper Sensor
  • 4
    1
    87473361
    CONJUNTO DE FUNDAS; Shaft, LH

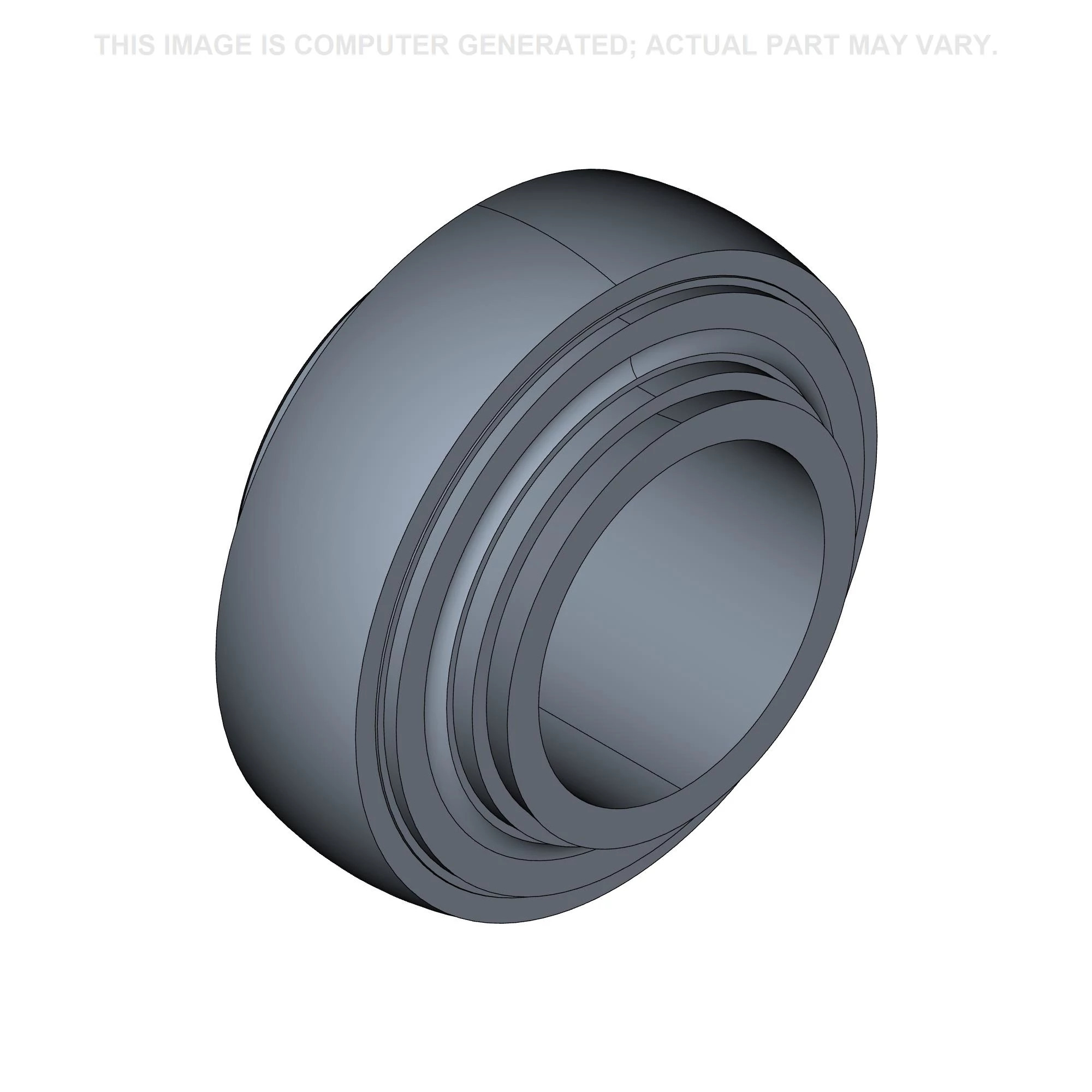

  • 5
    1
    47624987
    RODAMIENTO DE BOLAS Ball, 45mm ID x 85mm OD x 56.3mm W; Rotor
  • 6
    1
    87650675
    SENSOR; Chopper, RPM, 12mm; (Prod Date) Up to 04-Apr-2016
  • 6
    1
    47579733
    SENSOR Speed Sensor; Chopper, RPM; (Prod Date) From 05-Apr-2016

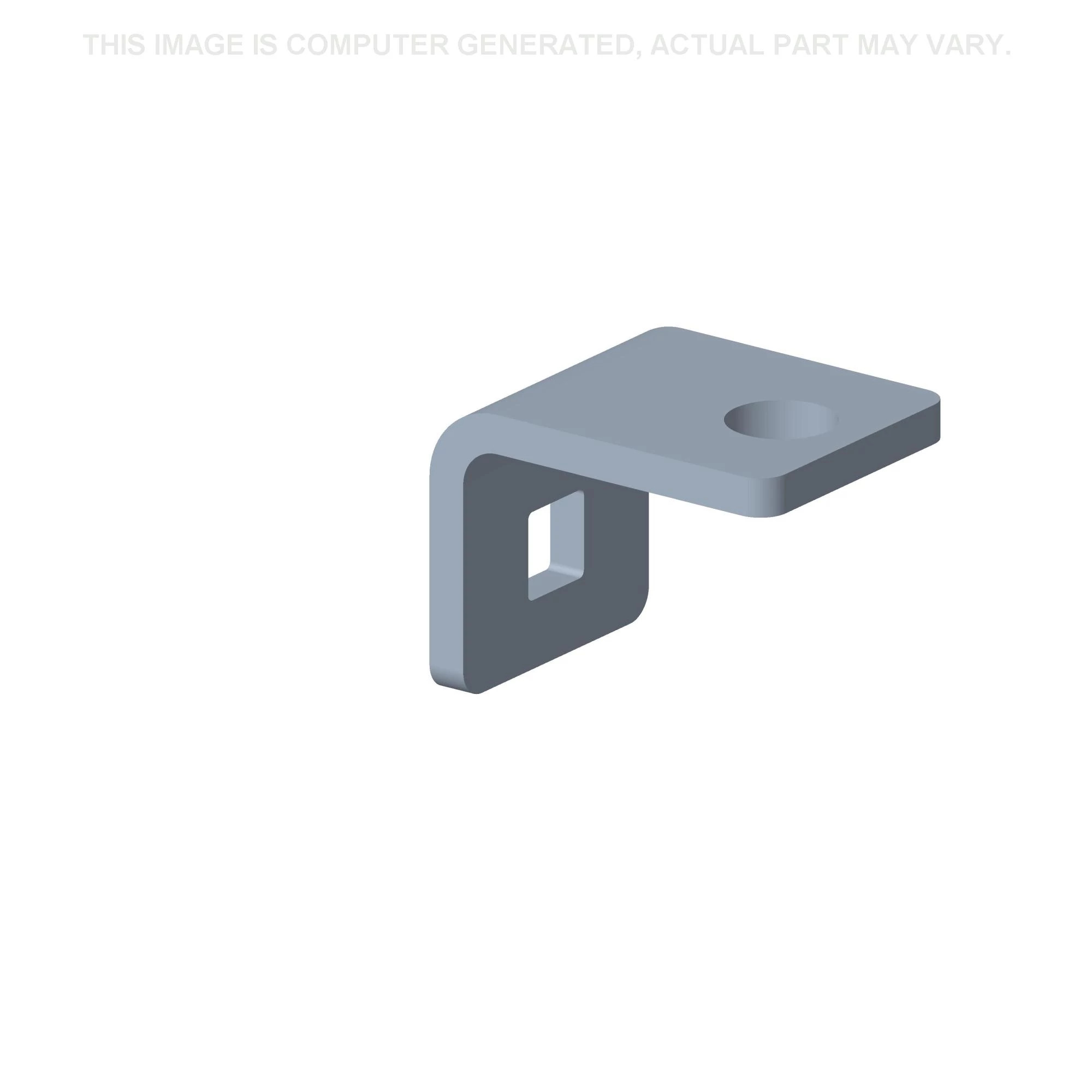

  • 7
    1
    47651889
    SOPORTE; CKB Detent
  • 8
    1
    47856784
    SOPORTE; CKB Detent
  • 9
    1
    47915629
    TRINQUETE; Adjustment
  • 10
    1
    47624986
    RODAMIENTO DE BOLAS; With Collar, Incl 36 - 37
  • 11
    2
    86625074
    TUERCA DE RESORTE Multi-Thd, M8 x 1.25;
  • 12
    3
    87698833
    PERNO DE CORONA M8 x 33.1mm, Cl 10.9;
  • 13
    2
    87698836
    PERNO DE CORONA M10 x 25mm, Full Thd, Cl 10.9;
  • 14
    4
    87682383
    PERNO ALOMADO M8 x 1.25 x 20mm, Cl 10.9;
  • 15
    8
    86507066
    TUERCA DE BRIDA M8 x 1.25, Cl 10;
  • 16
    3
    86050279
    TUERCA DE BRIDA M10 x 1.5, Cl 10;
  • 17
    12
    86512497
    TUERCA DE BRIDA M12 x 1.75, Cl 10;
  • 18
    4
    87613234
    ARANDELA 1.28'' ID x 1.75'' OD x 0.06'' Thk;
  • 19
    1
    84231043
    CASQUILLO 10.5mm ID x 27mm OD x 12mm Thk; Shoulder
  • 20
    1
    393598
    TORNILLO DE AJUSTE M10 x 20mm, Cl 12.9;
  • 21
    1
    100016
    TUERCA Hex, M10 x 1.5, Cl 8, ZND;

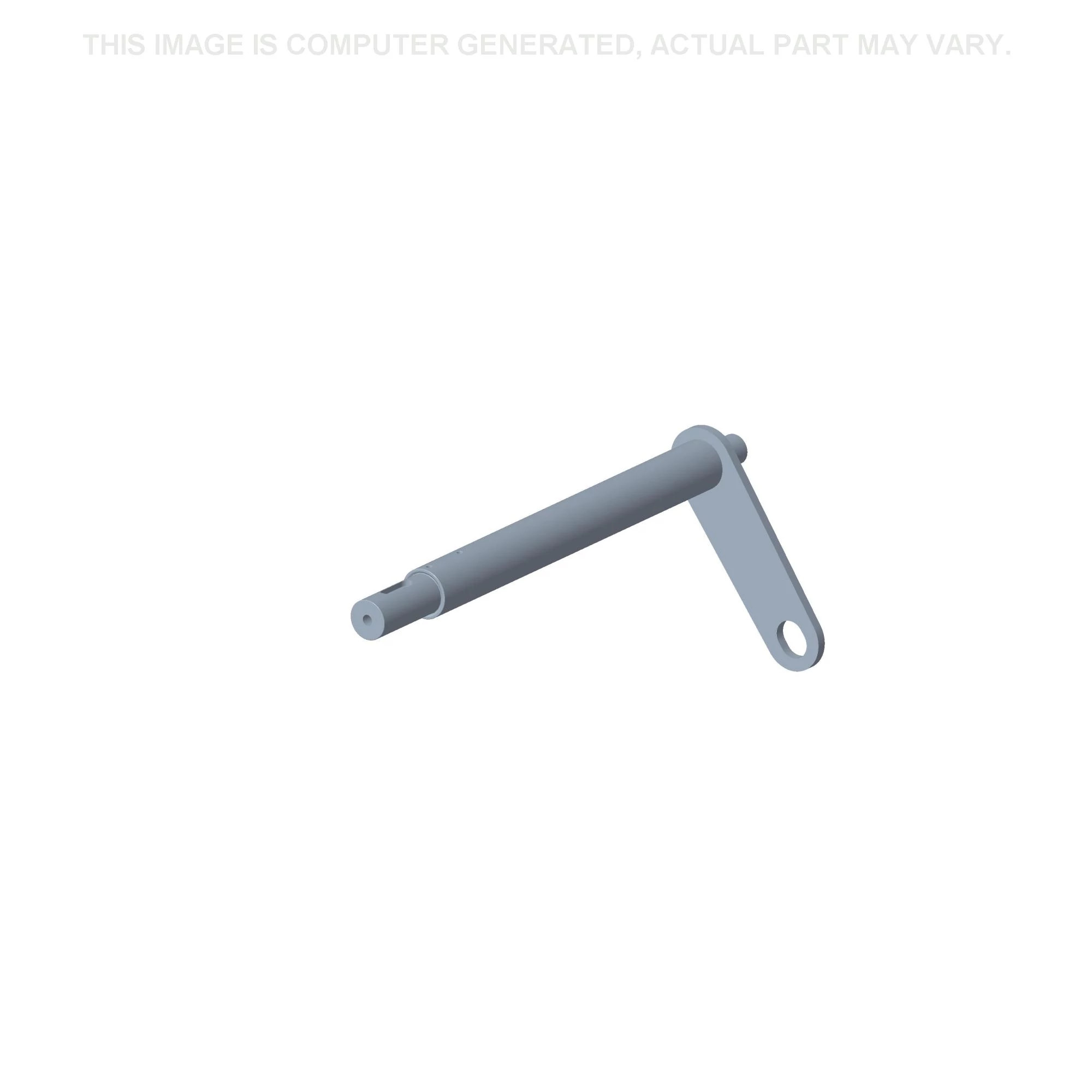

  • 22
    1
    47752312
    EJE; Center Knife Adjustment
  • 23
    4
    86624170
    ARANDELA 1.03'' ID x 1.5'' OD x 0.12'' Thk;
  • 24
    1
    170005
    LLAVE M8 x 7mm W x 25mm OAL;

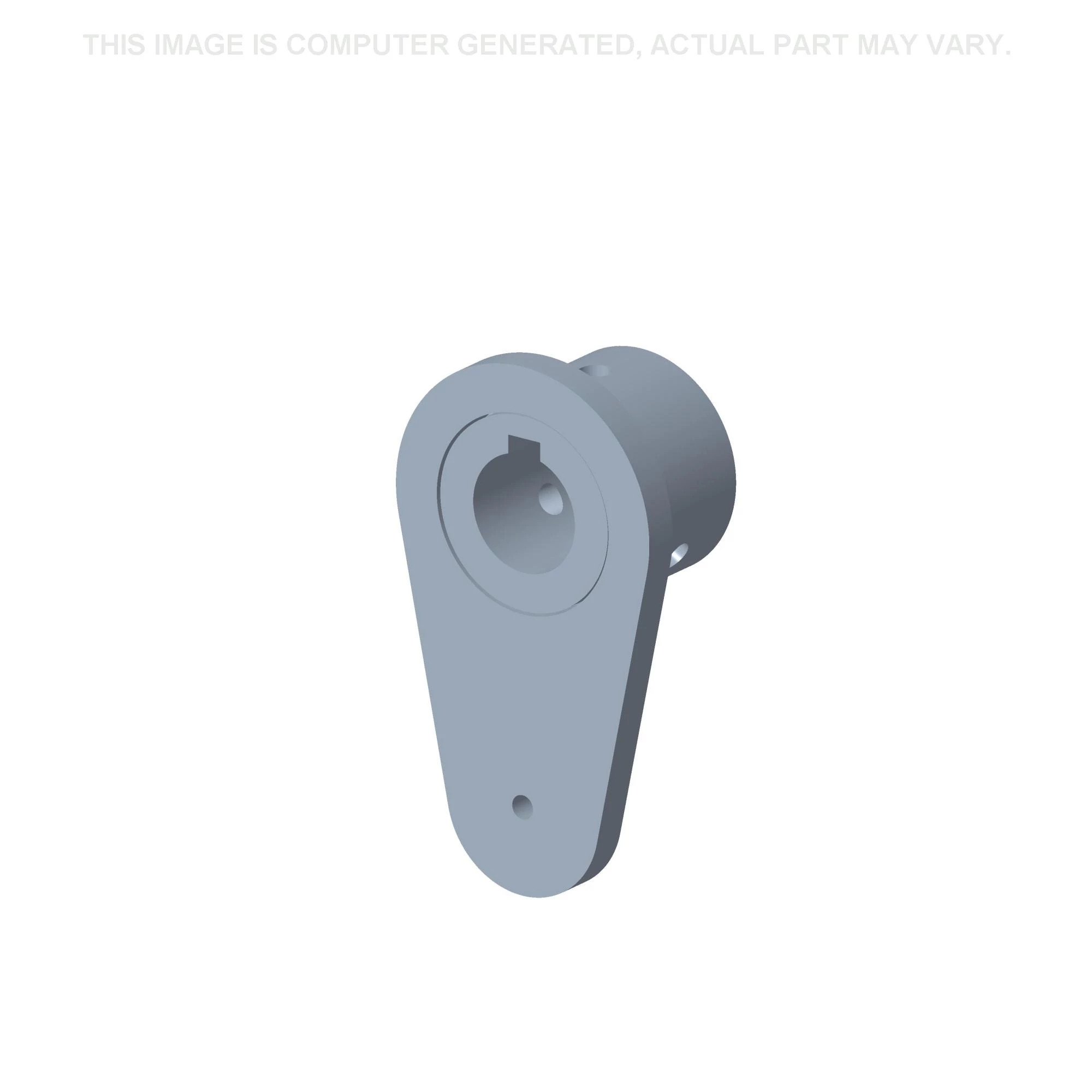

  • 25
    1
    47752319
    CUBO; Center Knife Adjustment

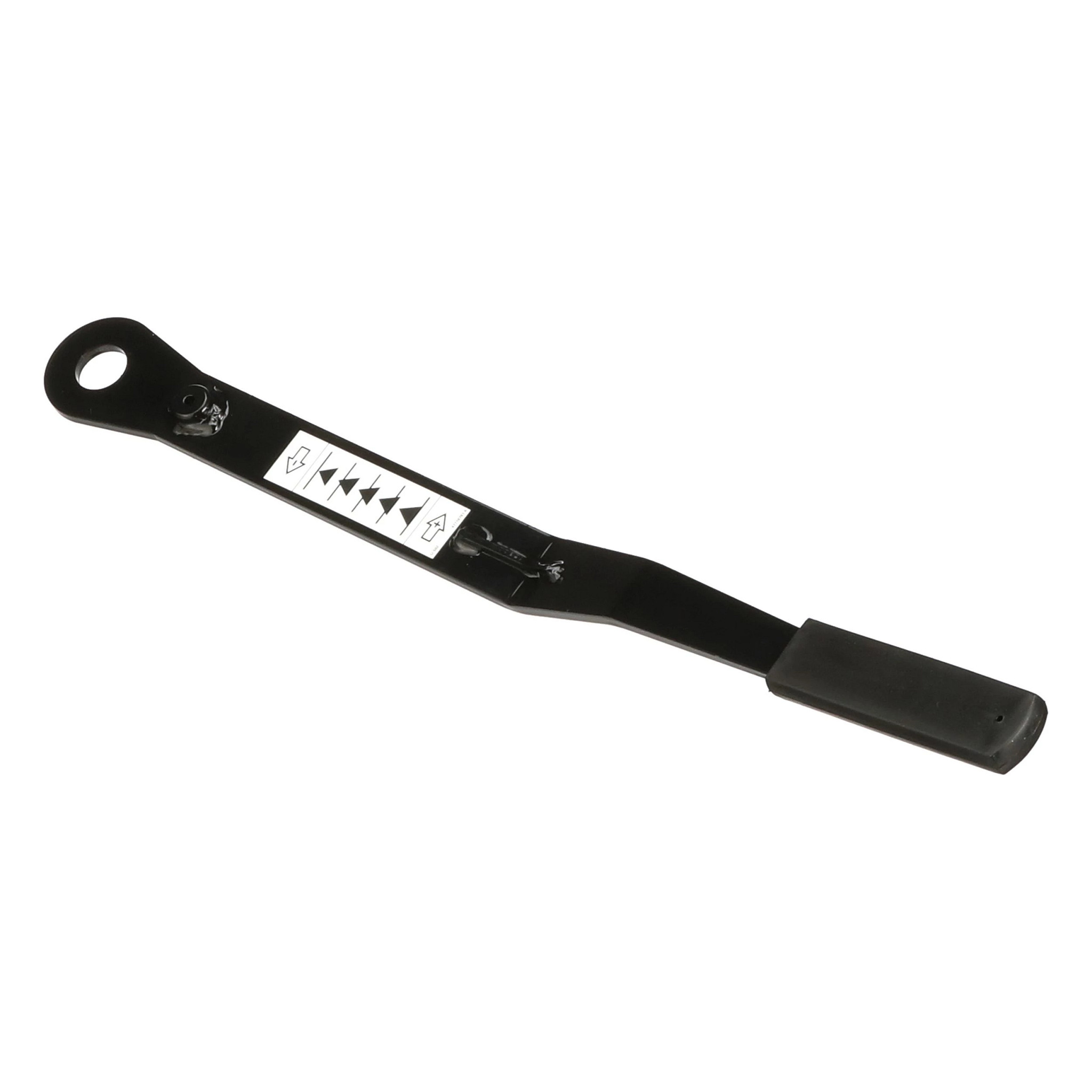

  • 26
    1
    47752304
    MANECILLA; With Decal
  • 27
    3
    393597
    TORNILLO DE AJUSTE Sq Hd, M8 x 20mm, Cl 12.9;
  • 28
    3
    829-4408
    TUERCA DELGADA M8 x 1.25, Cl 05;
  • 29
    6
    86508566
    PERNO Hex, M5 x 0.8 x 30mm, Cl 8.8;
  • 30
    6
    2977215
    TUERCA DE BLOQUEO Hex, M5 x 0.8, Cl 8, ZND;
  • 31
    2
    432-828

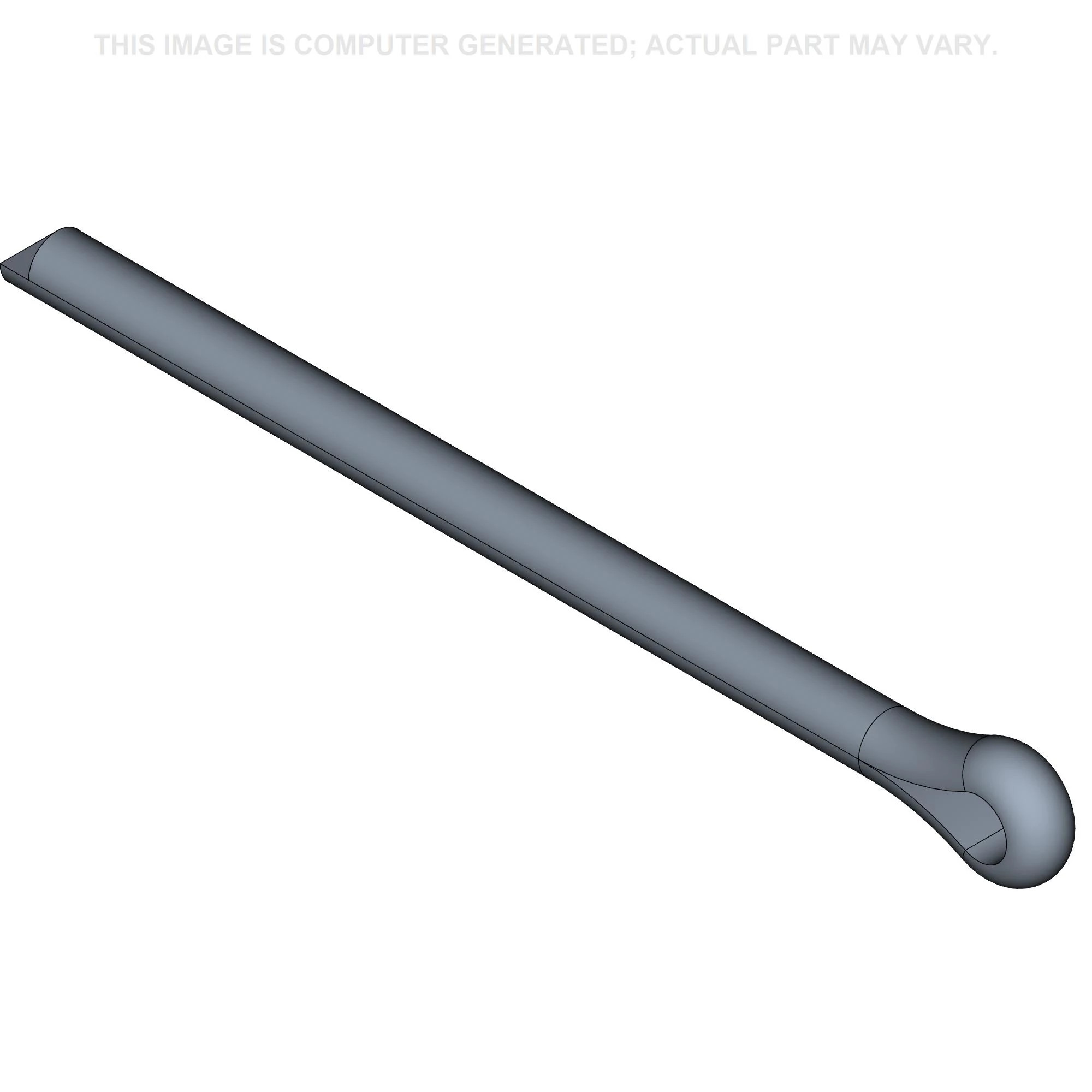

    PASADOR 1/8'' x 1 3/4'';
  • 32
    1
    47762520

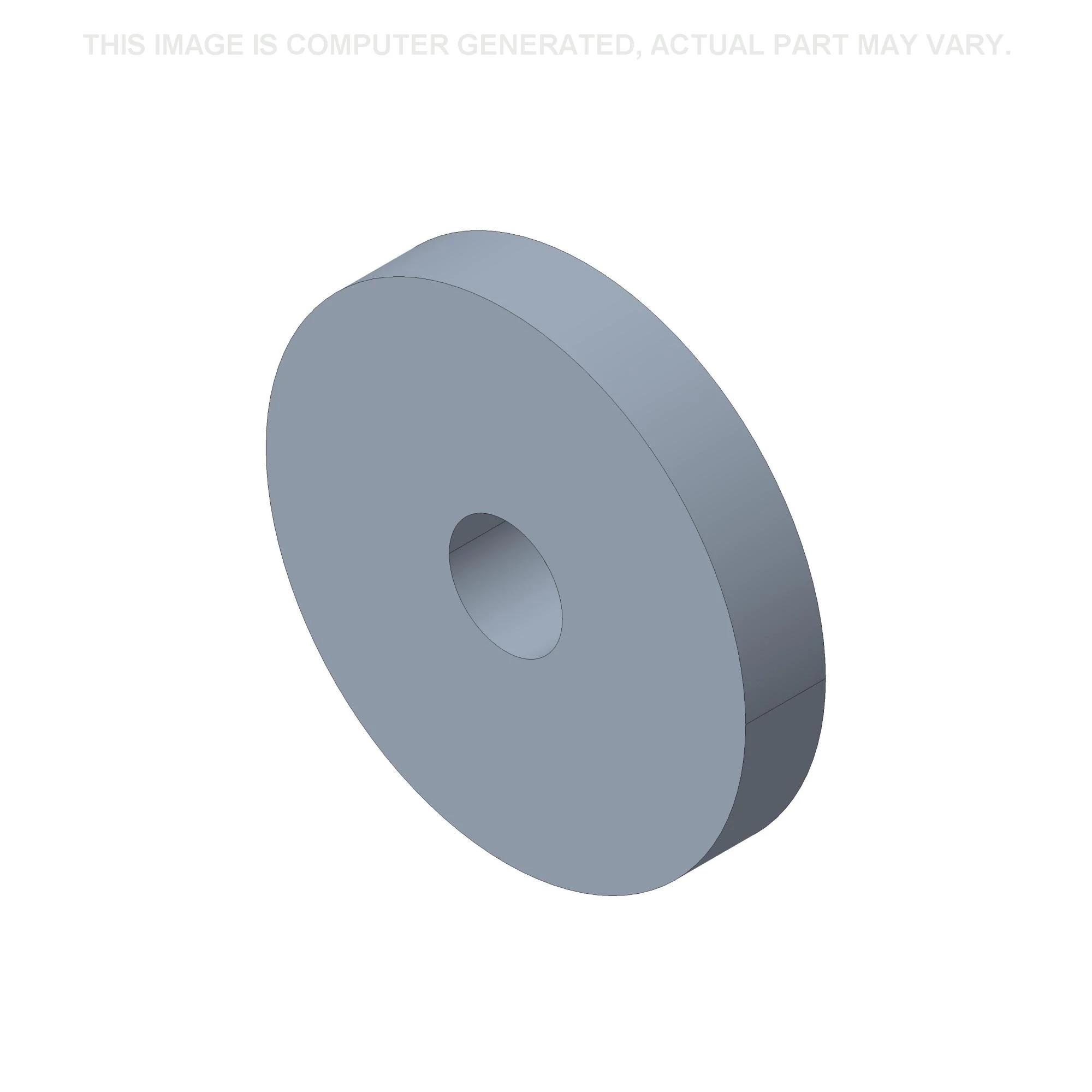

    ARANDELA; Handle

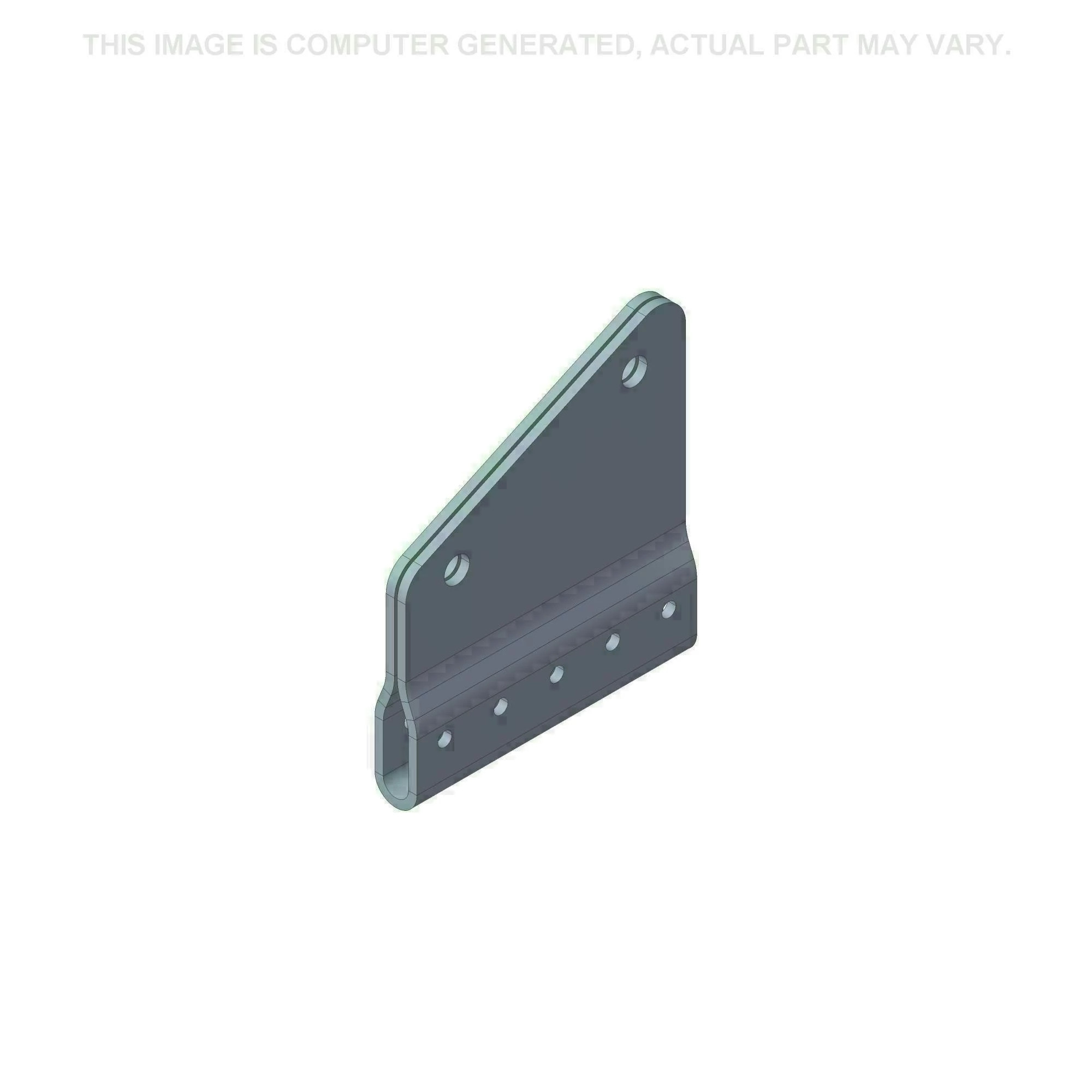

  • 33
    1
    47768627
    SOPORTE; Shear Bolt Storage
  • 34
    2
    86625263
    ARANDELA 9mm ID x 20mm OD x 1.6mm Thk, CST, ZND;
  • 35
    4
    131-440

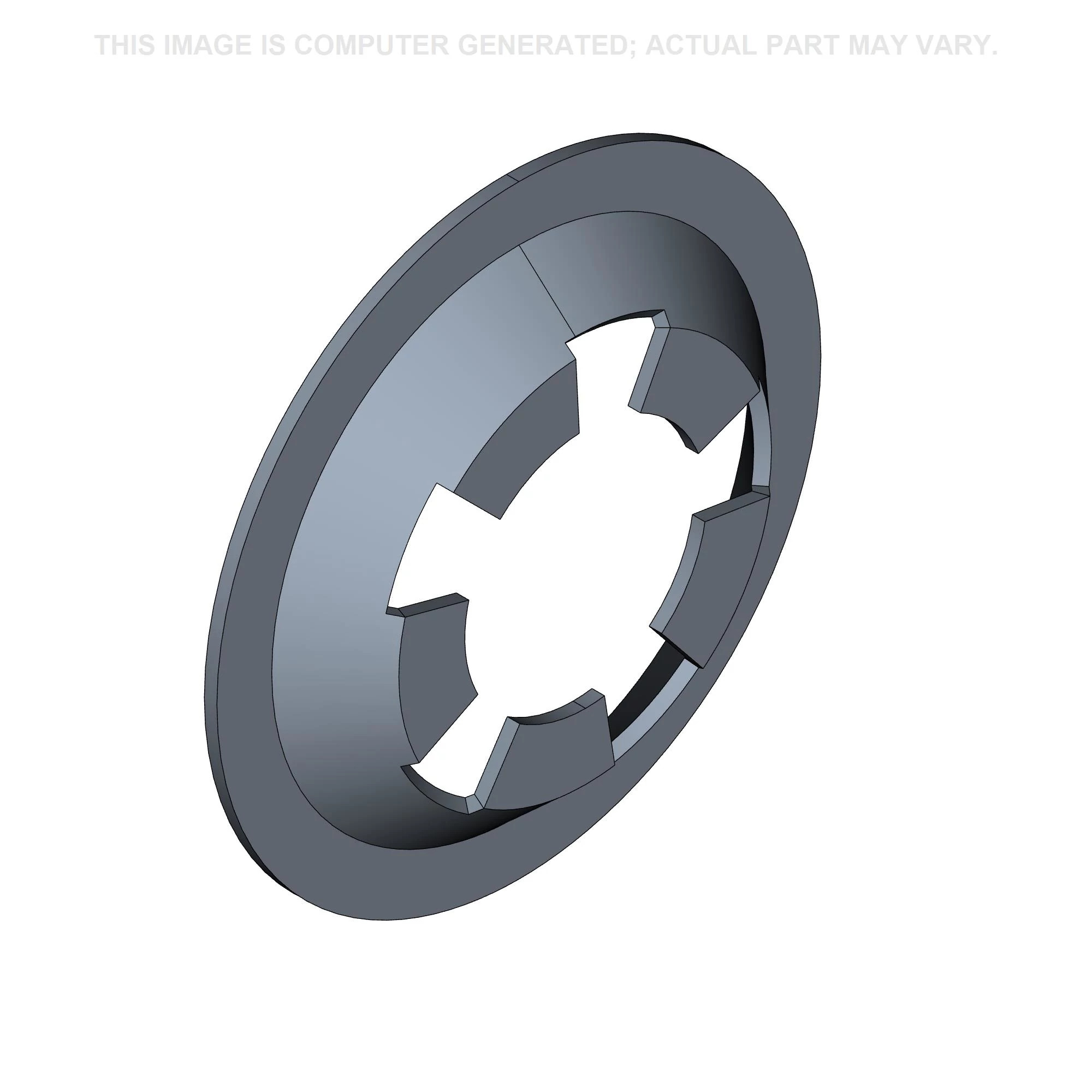

    TUERCA DE PRESIÓN; Retainer, 5/16''
  • 36
    1
    47624987
    RODAMIENTO DE BOLAS Ball, 45mm ID x 85mm OD x 56.3mm W; 45mm

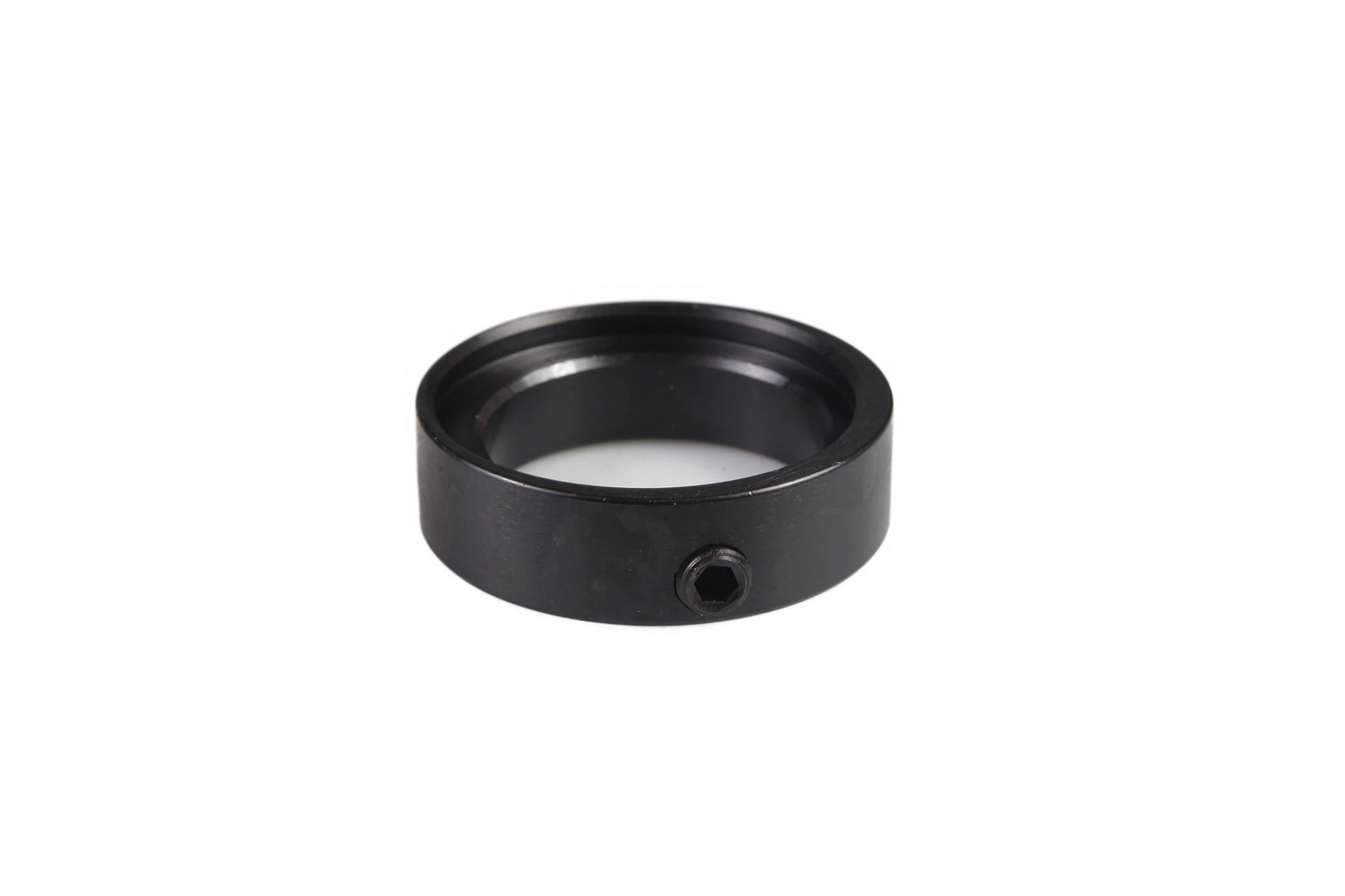

  • 37
    1
    47624988
    COLLAR; Bearing
