089A[01] - COCLEA DI SCARICO E TUBO DI SCARICO
TABLE OF CONTENTS
DIAGRAM
PART LIST
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
Seleziona tutti

Select

Ref.

1

Qtà

1

Disponibilità

#Parte di ricambio

9514963

Descrizione

TUBO; Unloading;L: 4,65 m


Alts

Select

Ref.

2

Qtà

1

Disponibilità

#Parte di ricambio

84023189

Descrizione

SINFÍN; L: 4,65 m


Alts

Select

Ref.

3

Qtà

10

Disponibilità

#Parte di ricambio

100016

Descrizione

TUERCA Hex, M10 x 1.5, Cl 8, ZND;


Alts

Select

Ref.

4

Qtà

25

Disponibilità

#Parte di ricambio

140045

Descrizione

RONDELLA BELLEVILLE 10mm ID x 22mm OD x 1.6mm Thk;


Alts

Select

Ref.

5

Qtà

3

Disponibilità

#Parte di ricambio

120112

Descrizione

BULLONE Hex, M10 x 1.5 x 40mm, Cl 8.8, Full Thd;


Alts

Select

Ref.

6

Qtà

2

Disponibilità

#Parte di ricambio

86548970

Descrizione

CUSCINETTO FLANGIATO;


Alts

Select

Ref.

7

Qtà

1

Disponibilità

#Parte di ricambio

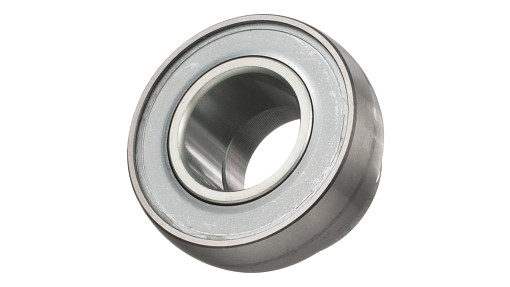

325106

Descrizione

CUSCINETTO A SFERE 30mm ID x 62mm OD x 18mm W;


Alts

Select

Ref.

8

Qtà

1

Disponibilità

#Parte di ricambio

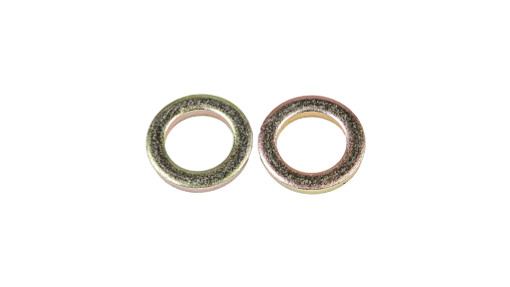

84814900

Descrizione

ARANDELA 31mm ID x 48mm OD x 8mm Thk;


Alts

Select

Ref.

9

Qtà

AR

Disponibilità

#Parte di ricambio

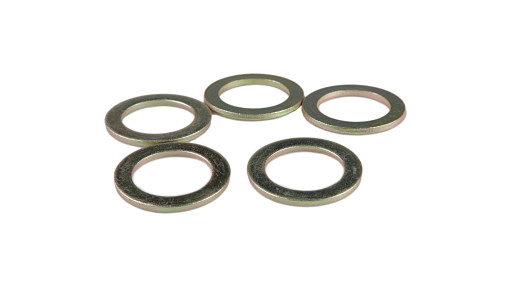

84814901

Descrizione

WASHER 31mm ID x 45mm OD x 3mm Thk;


Alts

Select

Ref.

10

Qtà

AR

Disponibilità

#Parte di ricambio

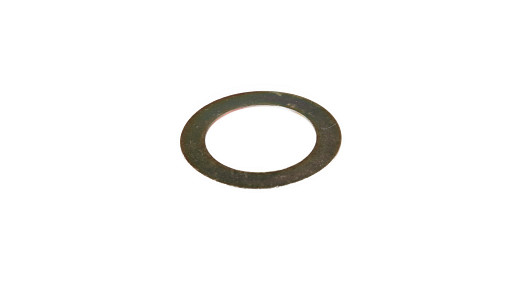

441176

Descrizione

WASHER 31mm ID x 45mm OD x 0.87mm Thk;


Alts

Select

Ref.

11

Qtà

1

Disponibilità

#Parte di ricambio

14610270

Descrizione

LOCK PIN M10 x 45, Slotted;


Alts

Select

Ref.

12

Qtà

1

Disponibilità

#Parte di ricambio

84814931

Descrizione

COVER;


Alts

Select

Ref.

13

Qtà

2

Disponibilità

#Parte di ricambio

80750599

Descrizione

HANDLE;


Alts

Select

Ref.

14

Qtà

2

Disponibilità

#Parte di ricambio

364870

Descrizione

SPRING;


Alts

Select

Ref.

15

Qtà

2

Disponibilità

#Parte di ricambio

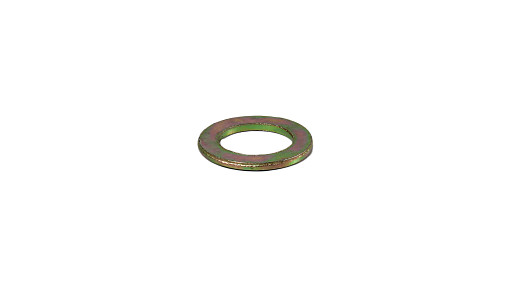

140069

Descrizione

WASHER M15 x 24 x 2 Thk;


Alts

Select

Ref.

16

Qtà

4

Disponibilità

#Parte di ricambio

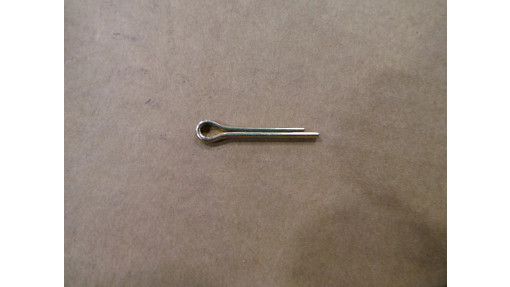

130003

Descrizione

COTTER PIN 3mm OD x 30mm OAL;


Alts

Select

Ref.

17

Qtà

1

Disponibilità

#Parte di ricambio

89515049

Descrizione

CANVAS;


Alts

Select

Ref.

18

Qtà

1

Disponibilità

#Parte di ricambio

89515048

Descrizione

VALVE SEAT;


Alts

Select

Ref.

19

Qtà

10

Disponibilità

#Parte di ricambio

15896221

Descrizione

NUT Hex, M6 x 1, Cl 10, ZND;


Alts

Select

Ref.

20

Qtà

10

Disponibilità

#Parte di ricambio

120100

Descrizione

BOLT Hex, M6 x 1 x 20mm, Cl 8.8, Full Thd;


Alts

Select

Ref.

21

Qtà

10

Disponibilità

#Parte di ricambio

322357

Descrizione

BELLEVILLE WASHER M6 Bolt Size x 14mm OD x 1.3mm Thk;


Alts

Select

Ref.

22

Qtà

1

Disponibilità

#Parte di ricambio

84814937

Descrizione

SUPPORT;


Alts

Select

Ref.

23

Qtà

1

Disponibilità

#Parte di ricambio

80391947

Descrizione

MANDRINO;


Alts

Select

Ref.

24

Qtà

1

Disponibilità

#Parte di ricambio

743604

Descrizione

ESPULSORE;


Alts

Select

Ref.

25

Qtà

1

Disponibilità

#Parte di ricambio

743657

Descrizione

STAFFA;


Alts

Select

Ref.

26

Qtà

10

Disponibilità

#Parte di ricambio

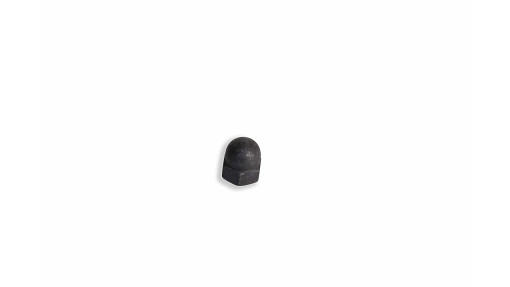

412326

Descrizione

DADO A CORONA Dome, M8 x 1.25mm, Cl 6;


Alts

Select

Ref.

27

Qtà

10

Disponibilità

#Parte di ricambio

322358

Descrizione

BELLEVILLE-SPÆNDSKIV M8 Bolt Size x 18mm OD x 1.4mm Thk;


Alts

Select

Ref.

28

Qtà

10

Disponibilità

#Parte di ricambio

86507486

Descrizione

BRÆDDEBOLT M8 x 1.25 x 20mm, Cl 8.8;


Alts

Select

Ref.

29

Qtà

1

Disponibilità

#Parte di ricambio

750336

Descrizione

LÆRRED;


Alts

Select

Ref.

30

Qtà

1

Disponibilità

#Parte di ricambio

9503672

Descrizione

KRYDS;


Alts

Select

Ref.

31

Qtà

8

Disponibilità

#Parte di ricambio

43140

Descrizione

BOLT Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd;


Alts
