55.100.DO[04] - CAJA DE FUSIBLES #2, EH (SR175 - SR250, SV250 - TV380)
ÍNDICE
DIAGRAMA
LISTA DE PIEZAS
BORRAR TODO
Ventana Nº de serie
Fecha de producción
Seleccionar todo
Ref.
Ctd
N.º de pieza
Alts
Descripción
Imagen
  • 1
    1
    121411A1

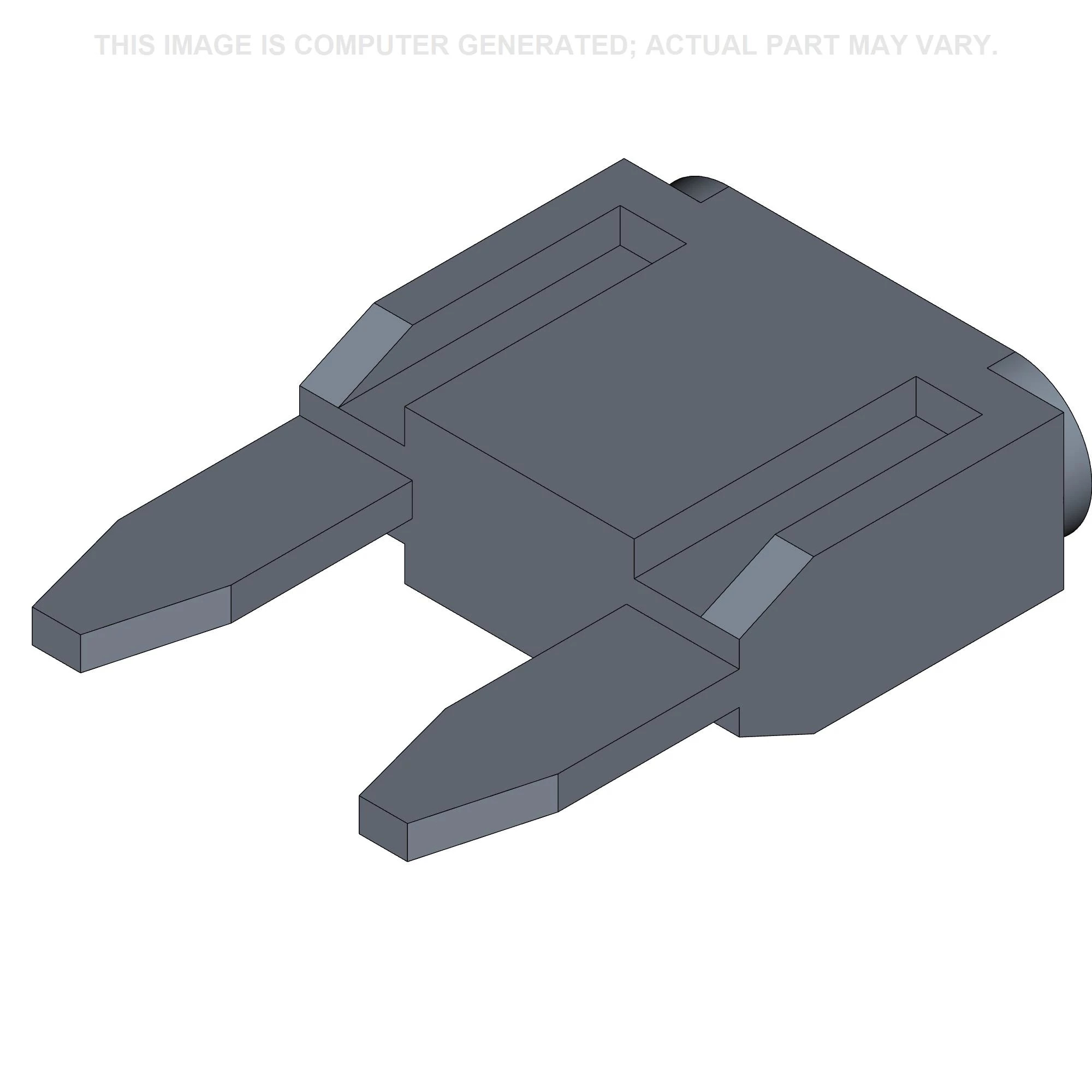

    FUSIBLE 7.5A, Mini, Brown; Brake Lamp, Position: (A1, A2)
  • 2
    1
    121850A1
    FUSIBLE 3A, Mini, Violet; Park Brake, Position: (A3, A4)
  • 3
    1
    121415A1
    FUSIBLE 25A, Mini, Clear; Multifunction Key Power, Position: (C1, C2)
  • 4
    1
    121412A1
    FUSIBLE 10A, Mini, Red; Auxillary Electric On/Off, Position: (E1, E2)
  • 5
    1
    121851A1
    FUSIBLE 4A, Mini, Pink; Pump Forward, Position: (B3, B4)
  • 6
    1
    121849A1
    FUSIBLE Mini, 2 Amp; Unswitched Battery, Position: (C5, C6)
  • 7
    1
    121410A1
    FUSIBLE 5A, Mini, Tan; Pump Reverse, Position: (A5, A6)
  • 8
    1
    121414A1
    FUSIBLE 20A, Mini, Yellow; Flasher/Brake Power, Position: (E9, E10)
  • 9
    1
    121413A1
    FUSIBLE 15A, Mini, Blue; High Flow, Position: (E11, E12)
  • 10
    1
    87655334
    RELÉ 12V, 35A, Micro; UCM Power, Position: (A7, A9)
  • 11
    1
    84255438
    CAJA DE FUSIBLES; Connector
  • 12
    1
    84255450
    CAJA DE FUSIBLES; Cover
  • 13
    AR
    51484800
    TERMINAL; 1.5-2.5mm2 terminal
  • 13
    AR
    84152584
    TERMINAL Tin, 0.50 - 1.00mm;
  • 13
    AR
    84152564
    TERMINAL Tin, 2.8-3.0mmsq;
