08-15 - STEUERVENTIL - SELBSTAUSRICHTEND, DOPPEL (60XT)
INHALTSVERZEICHNIS
SCHALTPLAN
STÜCKLISTE
ALLE LÖSCHEN
Seriennummerfenster
Erstellungsdatum
Alle auswählen
Ref.
Menge
Teilenummer
Alts
Beschreibung
  • -
    REF
    ANLEITUNG; Used On 60XT
  • 1
    409059A1
    VENTIL; Dual Self Level, Incl. 1 - 24, Incl. Figure 08-12, 08-15, 08-16, No Longer Available, Order 409059A3
  • 1
    409059A3
    VENTIL; Dual Self Level, Incl. 1 - 24, Incl. Figure 08-12, 08-15, 08-16
  • 1
    87431790
    VENTIL; Dual Self Level, Incl. 1 - 24, Incl. Figure 08-12, 08-15, 08-16, Replaces 409059A3
  • 1
    129842A2
    DRUCKENTLASTUNGSVENT; EF Incl. 1 - 4
  • 1
    1
    NSS
    KEIN EINZELVERKAUF; Body
  • 1
    G110098
    SATZ; Seal, Incl. 2 - 4
  • 2
    1
    237-6010
    O-RING 0.097'' Thk x 0.755'' ID, -910, Cl 6, 90 Duro;
  • 3
    1
    G107870
    STÜTZRING Square, 1.32mm Thk x 12.73mm ID;
  • 4
    1
    238-8014
    O-RING 12.4mm ID x 1.78mm Thk, HFKM;
  • 5
    2
    383088A2
    VALVE, PRESSURE RELI; EF 3800 psi, Component Parts Not Serviced Separately
  • 7
    409025A1
    STOPFEN Hex, 3/4'' - 16 ORB; Incl. 6, 7
  • 6
    1
    NSS
    KEIN EINZELVERKAUF; Body
  • 7
    1
    237-6008
    O-RING 0.087'' Thk x 0.644'' ID, -908, Cl 6, 90 Duro;
  • 8
    3
    392956A1
    VENTILTELLER;
  • 9
    3
    G34458
    FEDER Compression, 5.08mm OD x 27.56mm L;
  • 10
    2
    383121A2
    VALVE, PRESSURE RELI; EF 3100 psi, Component Parts Not Serviced Separately
  • 1
    396978A1
    DICHTUNGSSATZ;
  • 1
    409920A1
    STOPFEN; Incl. 11 - 14
  • 1
    NSS
    KEIN EINZELVERKAUF; Body
  • 13
    1
    238-5010
    O-RING 6.1mm ID x 1.78mm Thk, NBR;
  • 14
    1
    G108725
    STÜTZRING;
  • 15
    1
    86625138
    INNENSECHSKANTSTOPFE ORB, 7/8'' - 14; Includes Ref. 16
  • 16
    1
    237-6010
    O-RING 0.097'' Thk x 0.755'' ID, -910, Cl 6, 90 Duro;
  • 17
    1
    446619A1
    VENTIL; Counterbalance Valve, Incl. 396978A1, Used With 409059A1, Replaces 411366A1

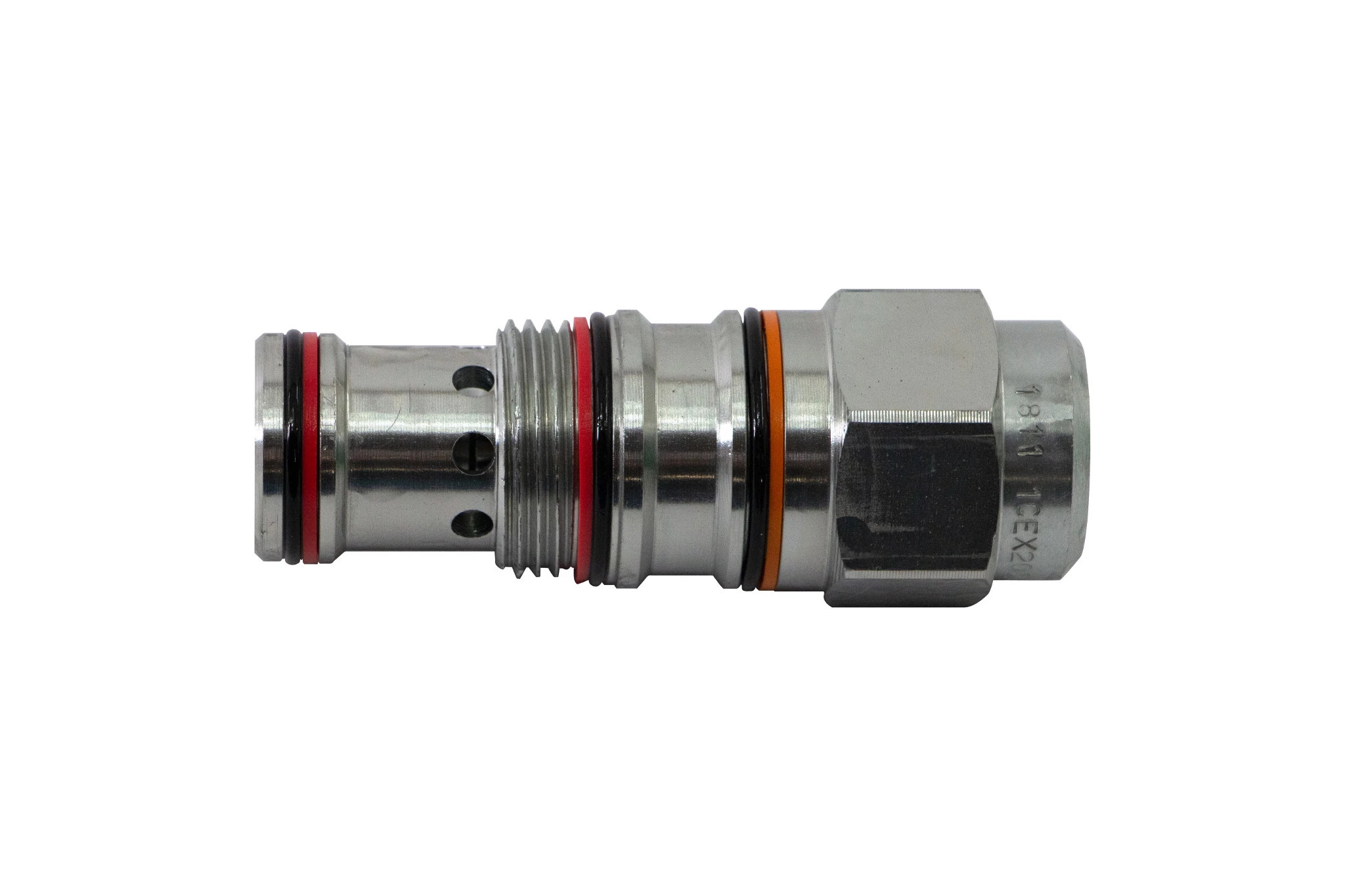

  • 17
    1
    440571A1
    PATRONE; Counterbalance Valve, Incl. 396978A1, Used With 409059A3, 87431790, For Seal Kit Order 396978A1
  • 18
    1
    377572A2
    PATRONE; Flow Control, Incl. 396977A1
  • 1
    396977A1
    DICHTUNGSSATZ;
  • 19
    1
    377573A1
    PATRONE; Counterbalance, Incl. 396978A1, Used With 409059A1
  • 19
    1
    440571A1
    PATRONE; Counterbalance, Incl. 396977A1, Used With 409059A3, 87431790
  • 1
    396978A1
    DICHTUNGSSATZ;
  • 20
    1
    377576A1
    MAGNETVENTIL; Incl. 18, 396976A1, Used With 409059A1
  • 21
    1
    417292A2
    VENTIL; Incl. 22, 396976A1 Seals, 377575A1 Coil, 417293A2 Cartridge, Used With 409059A3, 87431790

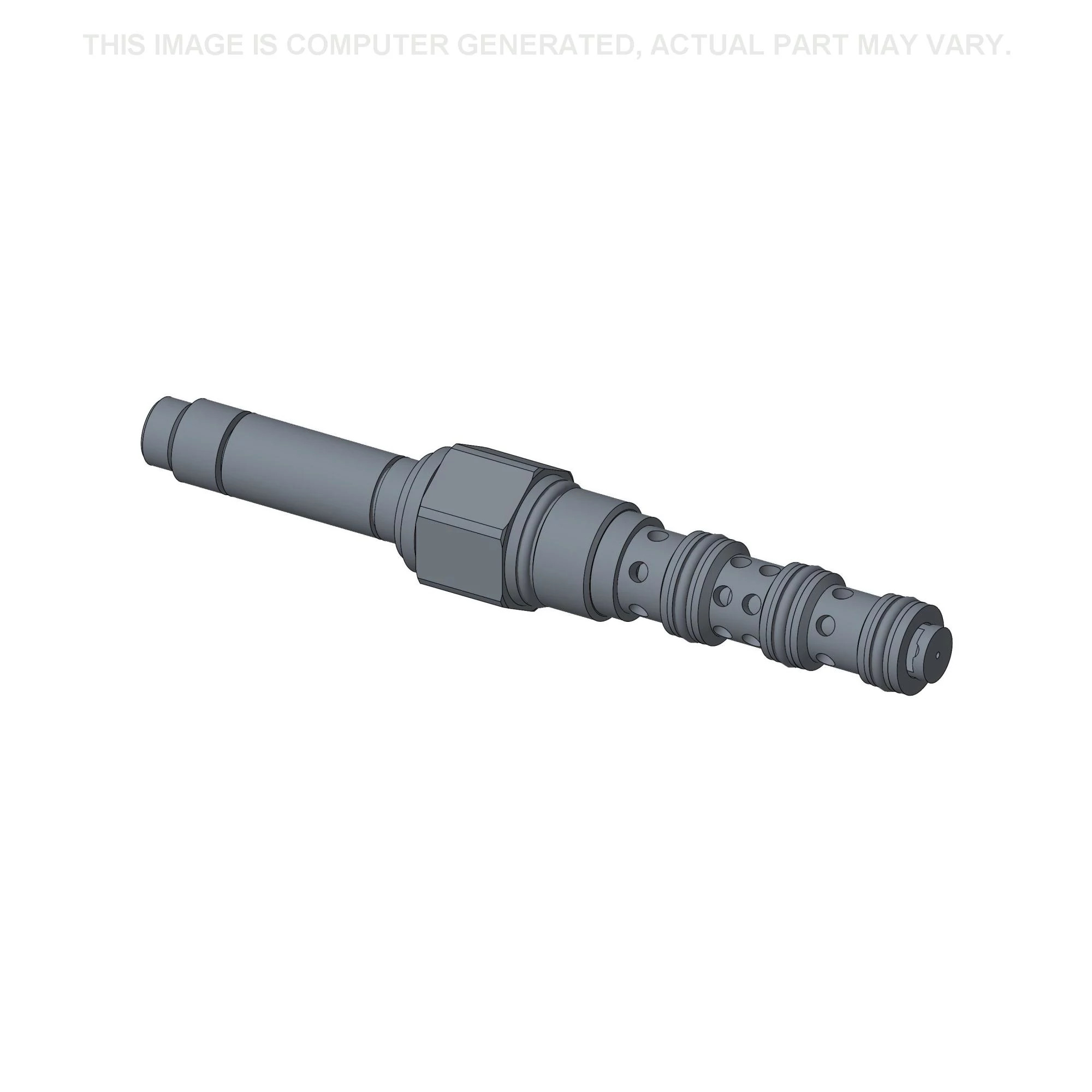

  • 1
    417293A2
    PATRONE;
  • 1
    377575A1
    SPULE;
  • 22
    1
    396975A1
    MUTTER;

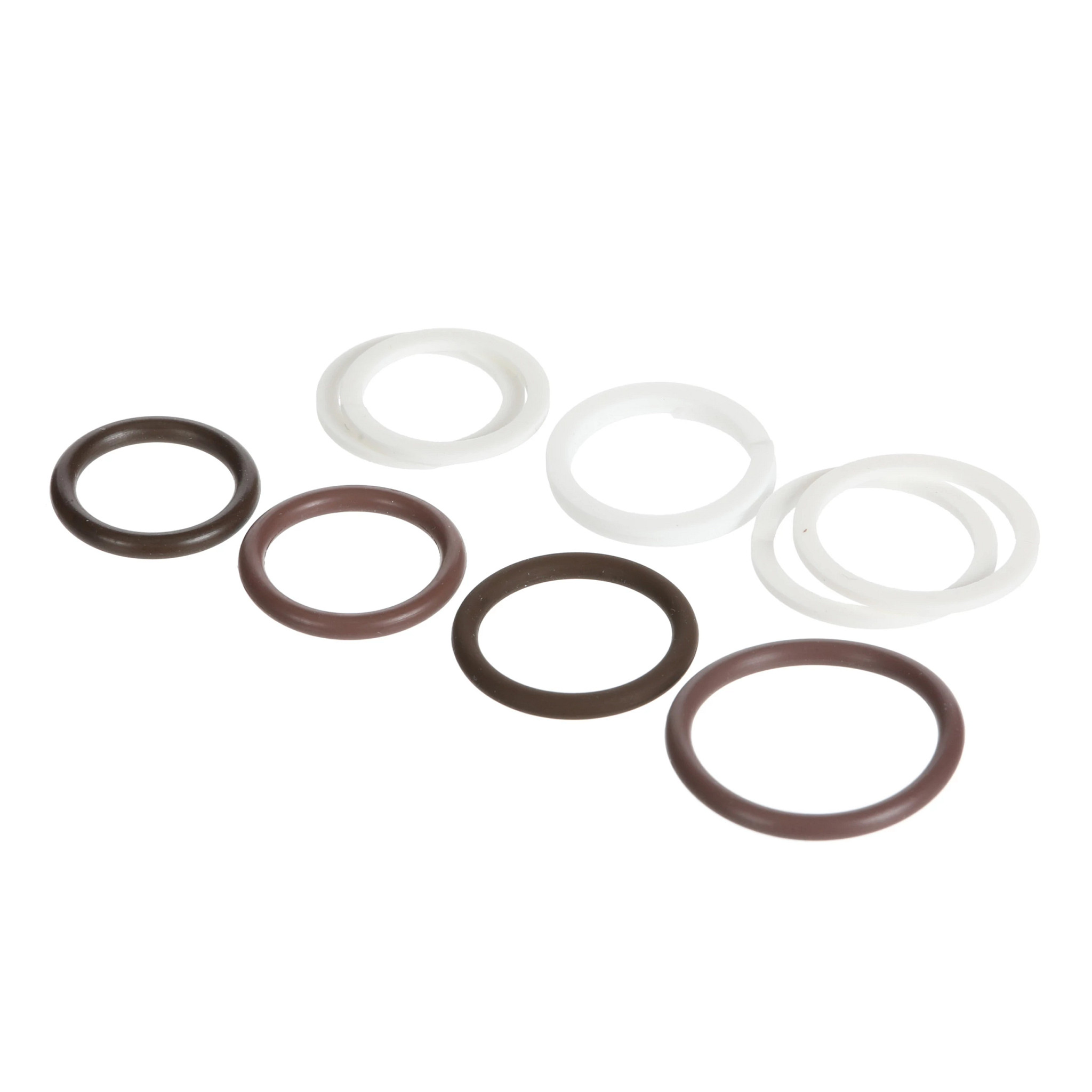

  • 1
    396976A1
    DICHTUNGSSATZ;
  • 23
    1
    440489A1
    PATRONE; Valve Check, Incl. 396974A1

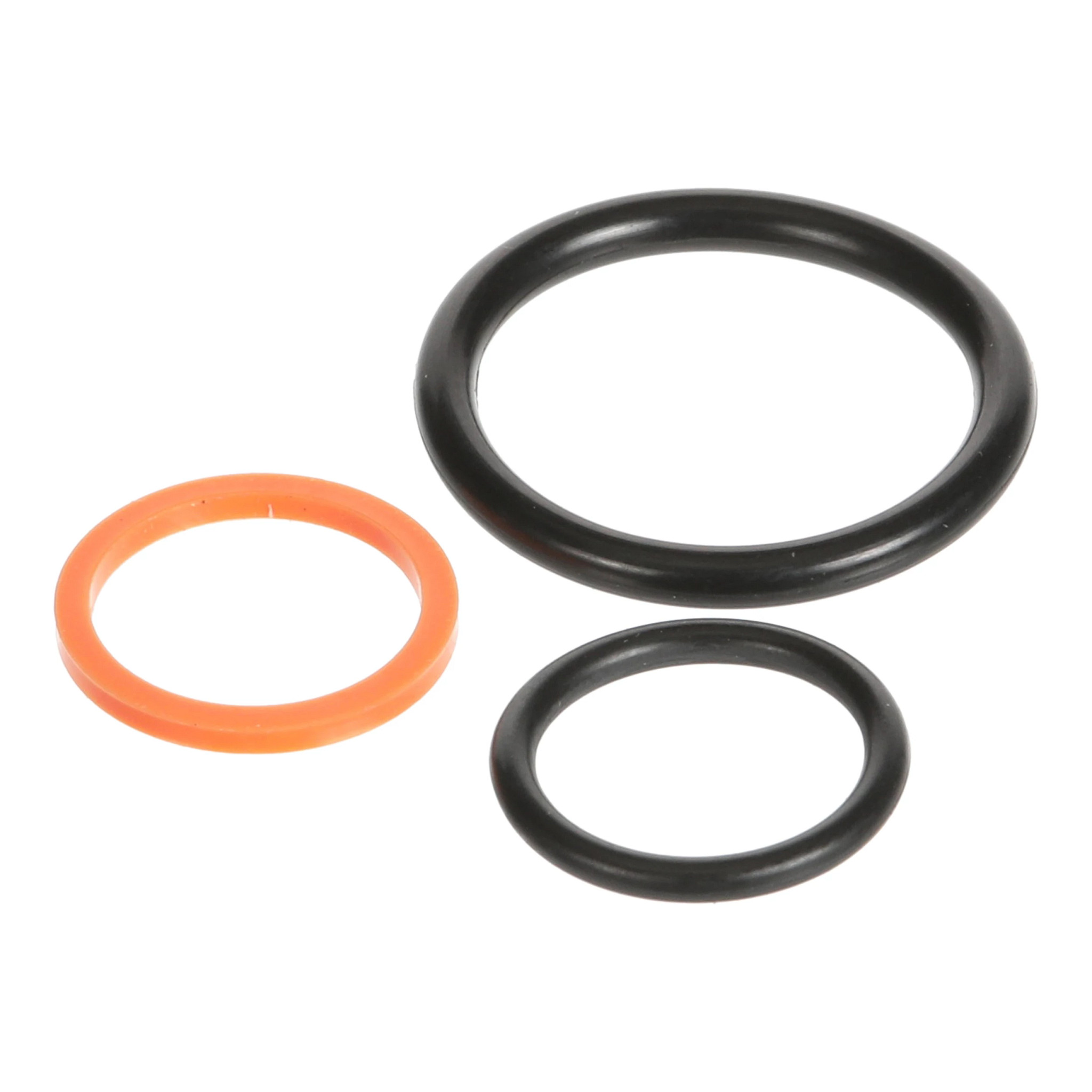

  • 1
    396974A1
    DICHTUNGSSATZ;
  • 24
    1
    440490A1
    KOLBEN; Incl. 440491A1
  • 1
    440491A1
    DICHTUNGSSATZ;
  • 12
    1
    237-6006
    O-RING 0.078'' Thk x 0.468'' ID, -906, Cl 6, 90 Duro;
