04-01 - HARNESS - ENGINE, MX210 AND MX230
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    87403845
    FAISCEAU ELECTRIQUE; Engine; (SN Break) Up to JAZ135316
  • 1
    1
    87452521

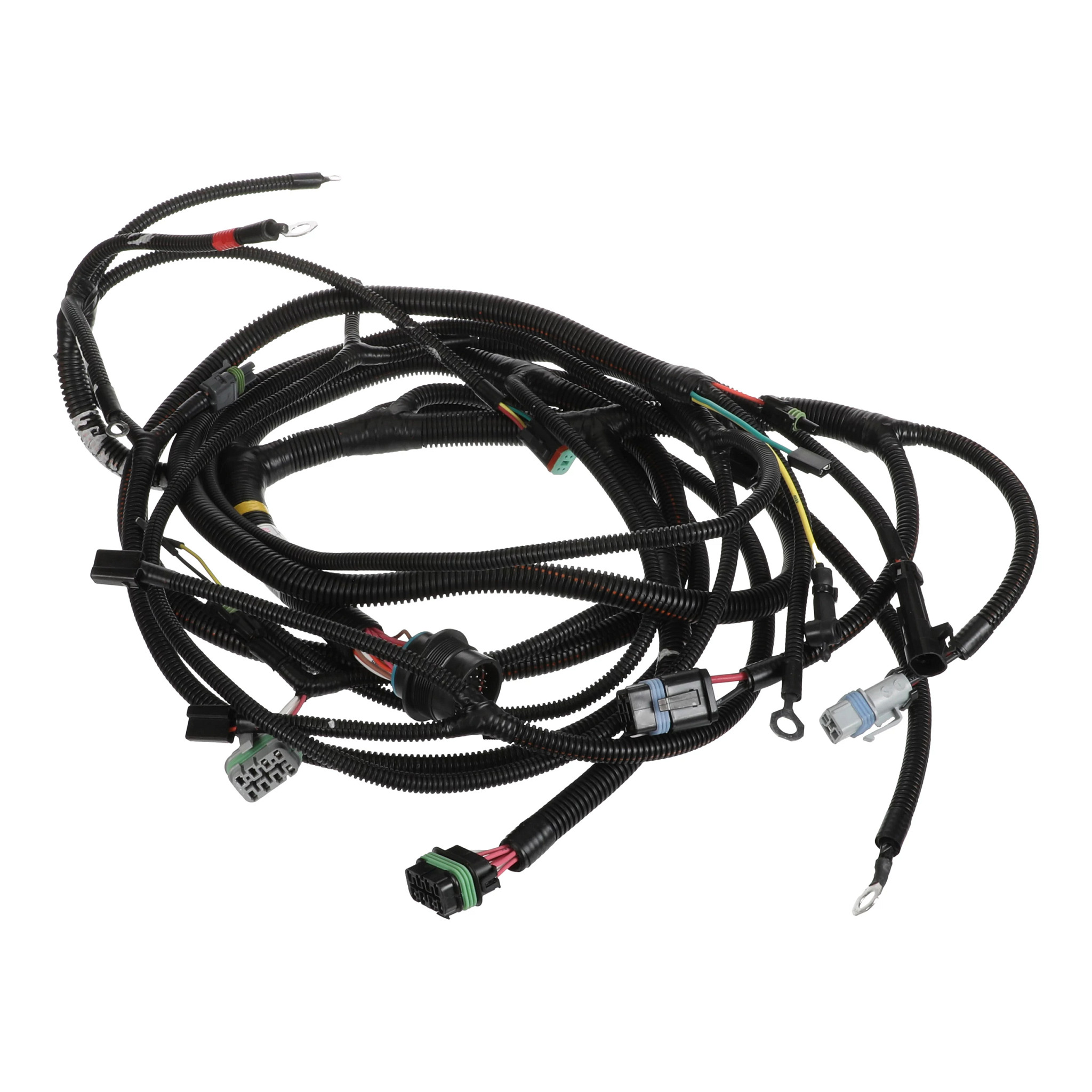

    FAISCEAU; Engine; (SN Break) From JAZ135316
  • 2
    1
    87049215
    HORN;
  • 3
    1
    825-5148
    SERRATED NUT M8, Flg Ser;
  • 4
    1
    614-8025
    BOLT Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd;
  • 5
    1
    REF
    INSTRUCTION; Compressor Assy;See Figure 09-42
  • 6
    1
    194346A1
    SENSOR; Air to Air Temperature
  • 7
    1
    79081900
    SENSOR; Air Filter
  • 8
    1
    87403454
    TEMPERATURE SENDER 1/2'' - 14; Coolant
  • 9
    1
    193-1000
    NUT Keps, w/LW,#10-32; No. 10 NF
  • 10
    1
    405439A1
    PRESSURE SWITCH; Oil
  • 11
    1
    REF
    INSTRUCTION; Alternator Assy;See Figure 04-18; (SN Break) Up to JAZ135316
  • 11
    1
    REF
    INSTRUCTION; Alternator Assy;See Figure 04-19; (SN Break) From JAZ135316
  • 12
    1
    REF
    INSTRUCTION; Starter Assy;See Figure 04-21
  • 13
    1
    REF
    INSTRUCTION; Solenoid;See Figure 04-23
  • 14
    1
    REF
    INSTRUCTION; Solenoid Assy, Ether Start;See Figure 02-07
  • 15
    1
    86983668

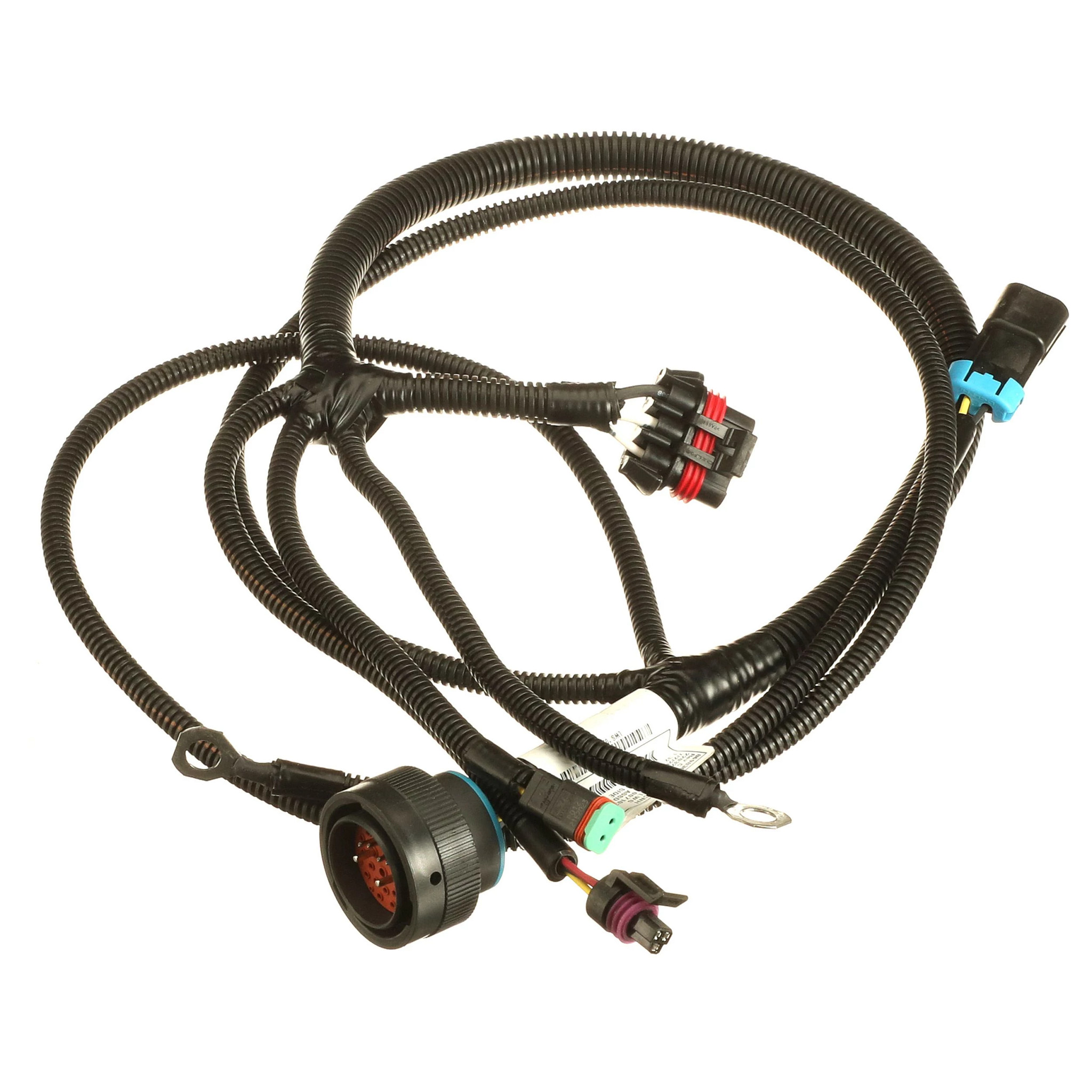

    HARNESS; Engine Adapter
  • 16
    1
    86983670
    WIRE HARNESS 1150mm L; Alternator to Starter; (SN Break) Up to JAZ135316
  • 16
    1
    87452818
    HARNESS; 1550mm L, Alternator to Starter; (SN Break) From JAZ135316
  • 17
    1
    86985347
    HARNESS; Solenoid to Starter
  • 18
    2
    87403339
    CABLE TIE; CABLE STRAP
  • 20
    1
    515-23317
    CLAMP 31.75mm ID, 10.3mm Bolt Hole, P Type;
  • 21
    1
    614-8012
    BOLT Hex, M8 x 1.25 x 12mm, Cl 8.8, Full Thd;
  • 22
    1
    229354A1
    CLAMP 20.62mm ID, 12.7mm Bolt Hole, J Type;
  • 23
    1
    615-12020
    BOLT Hex, M12 x 1.75 x 20mm, Cl 8.8, Full Thd;
  • 24
    4
    L18337
    CABLE TIE 9.95''-12.1'' lg; CABLE STRAP 15 in
  • 25
    1
    REF
    INSTRUCTION; Solenoid, Fuel Shutoff;See Figure 03-07
  • 26
    1
    284273A2
    PRESSOSTAT HP CLIMATIS.; High Pressure A/C
