9-22 - FUEL INJECTION PUMP, ROOSA-MASTER, 4100 TRACTORS
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    749527C91
    POMPE; ASSEMBLY - fuel injection, remanufactured for 610441C91, no longer available
  • 1
    1
    51200274
    ECROU; - low idle adjusting screw (Replaces nut 368009R1)
  • 2
    1
    304728R1
    RONDELLE; - low idle adjusting screw
  • 3
    1
    304721R1
    SEAL; - low idle adjusting screw (Replaces seal 304729R1)
  • 4
    1
    304788R1
    VIS DE REGLAGE; - low idle adjusting
  • 5
    3
    319674R1
    VIS; - cover hold down, no longer available
  • 6
    3
    138534
    RONDELLE FREIN Int Tooth, #10; WASHER - cover screw lock, internal tooth, No. 10
  • 7
    3
    319676R1
    RONDELLE; - cover hold down screw
  • 8
    1
    304744R1
    COUVERCLE; COVER - governor control
  • 9
    1
    610950C91
    CONNECTOR, ELEC; CONNECTOR - return line
  • 10
    1
    368012R1
    SEAL; RING - seal, governor control cover
  • 11
    4
    134213
    VIS Sl Oval Hd, #8 - 32 x 5/16''; - slotted oval head, No. 8 x 5/16 inch
  • 12
    1
    304740R1
    COUVERCLE; COVER - timing line
  • 13
    1
    NLS
    OBSOLETE; - timing line cover (Replaces gasket 367979R1)
  • 15
    1
    313287R1
    COUVERCLE; CAP - torque screw
  • 16
    1
    321313R1
    ECROU; - torque screw
  • 17
    1
    238-5010
    JOINT TORIQUE 6.1mm ID x 1.78mm Thk, NBR; -010, 70 Duro, .239'' ID x .070'' Thk, Torque screw (Replaces seal 352219R1)
  • 18
    1
    321312R1
    CAPSCREW 1/4'' x 1 31/64''; SCREW - torque
  • 19A
    2
    619449C1
    BAGUE; - housing, no longer available, not illustrated
  • 20
    1
    238-5215
    JOINT TORIQUE 26.6mm ID x 3.53mm Thk, NBR; - 1-1/16 ID x 1/8 inch wide (Replaces seal 304720R1)
  • 22
    1
    324791R1
    SEAL; WASHER - torque screw hole plug
  • 23
    1
    606415C1
    BUTEE; - high idle screw
  • 24
    1
    346887R1
    BOUCHON; - piston hole, power side, no longer available
  • 25
    4
    319687R1
    JOINT RACLEUR; - advance piston hole plug
  • 26
    1
    627885C1
    ANNEAU; - advance piston, power
  • 27
    1
    346726R1
    SEAL; - piston ring
  • 28
    1
    627271C1
    PISTON ASSY.; PISTON - advance, no longer available
  • 30
    1
    346653R1
    RESSORT DE SOUPAPE; SPRING - inner advance, no longer available
  • 32
    1
    346888R1
    BOUCHON; - piston hole, spring side, no longer available
  • 33
    1
    319691R1
    CAPSCREW 1/4'' x 1.385''; SCREW - advance adjusting
  • 34
    1
    238-5010
    JOINT TORIQUE 6.1mm ID x 1.78mm Thk, NBR; -010, 70 Duro, .239'' ID x .070'' Thk, Advance adjusting screw (Replaces seal 352219R1)
  • 35
    1
    321313R1
    ECROU; - advance adjusting screw lock
  • 36
    1
    313287R1
    COUVERCLE; CAP - advance adjusting screw
  • 38
    1
    G49621
    RETENEUR; - throttle lever spring (Replaces retainer 304743R1)
  • 39
    1
    G48505
    RESSORT; - throttle lever (Replaces spring 304739R1)
  • 40
    1
    346702R91
    LEVIER; - throttle
  • 42
    1
    51200274
    ECROU; - high idle adjusting screw (Replaces nut 368009R1)
  • 43
    1
    691471C1
    ARBRE; - throttle (Replaces shaft 702393C1)
  • 45
    1
    51200274
    ECROU; - control lever stop screw (Replaces nut 368009R1)
  • 46
    2
    R22936
    RONDELLE; - shut-off and throttle shaft (Replaces washer 319744R1)
  • 47
    2
    238-5010
    JOINT TORIQUE 6.1mm ID x 1.78mm Thk, NBR; -010, 70 Duro, .239'' ID x .070'' Thk, Shut-off and throttle shaft (Replaces seal 352219R1)
  • 48
    2
    368018R1
    ECROU; - pivot shaft retainer
  • 49
    2
    304721R1
    SEAL; - pivot shaft
  • 50
    1
    368016R1
    ARBRE; - governor arm pivot
  • 51
    1
    321367R1
    BRAS; - governor
  • 52
    1
    615987C1
    RESSORT; - governor control (Replaces spring 319738R1)
  • 54
    1
    324950R1
    ENTRETOISE; - governor control spring, no longer available
  • 55
    1
    304810R1
    RESSORT; - governor idling, no longer available
  • 56
    1
    367998R1
    GUIDE; - idling spring
  • 57
    1
    324188R91
    BRAS; - metering valve
  • 58
    1
    367995R1
    RESSORT DE SOUPAPE; SPRING - governor linkage
  • 59
    1
    702350C1
    TRINGLERIE; HOOK - governor linkage
  • 60
    1
    313690R1
    LOCK ASSY; CLIP - shut-off
  • 61
    1
    304794R1
    LEVIER; - throttle shaft
  • 62
    1
    368023R1
    CAME; - shut-off, no longer available
  • 64
    2

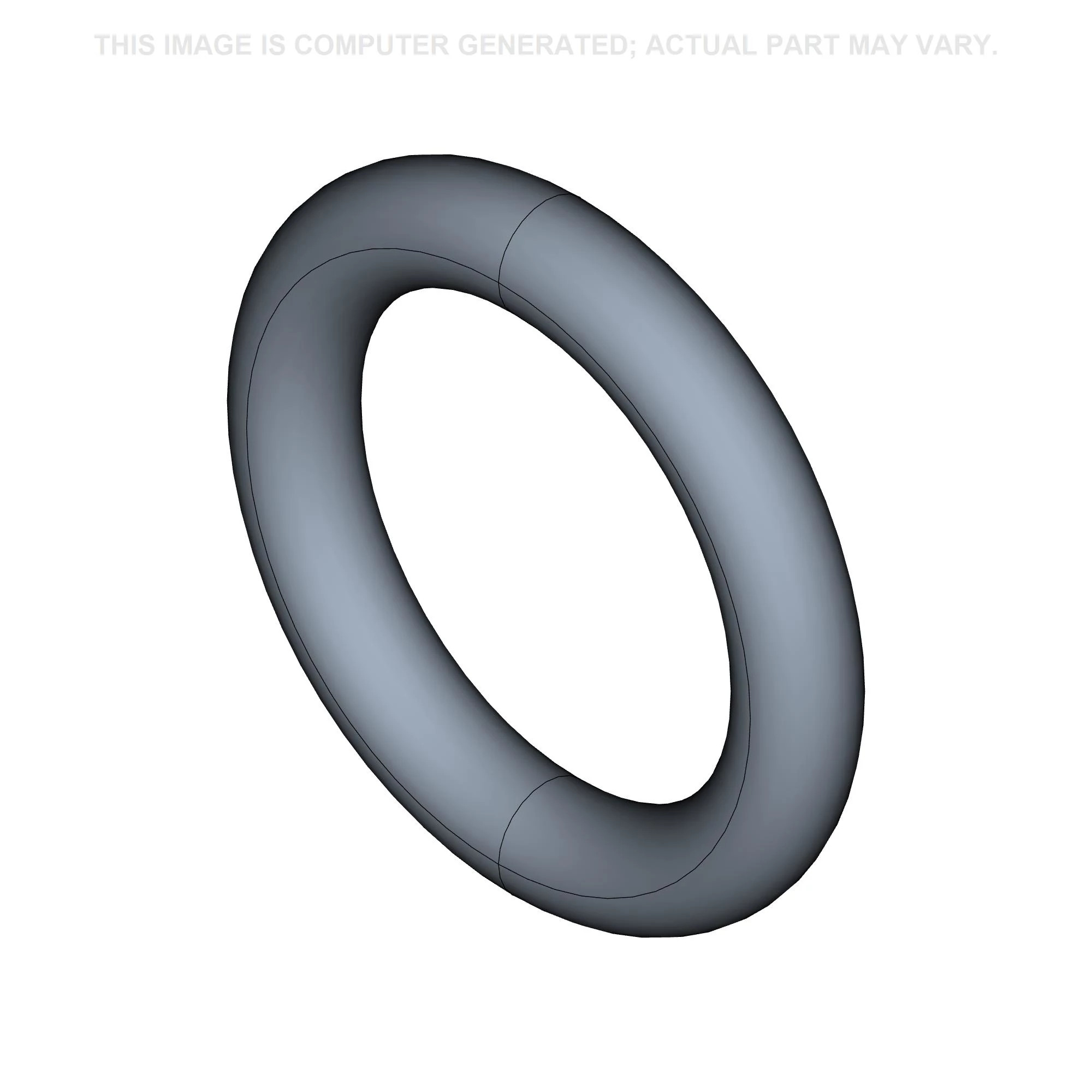

    238-5011
    JOINT TORIQUE 7.6mm ID x 1.78mm Thk, NBR; -011, 70 Duro, .301'' ID x .070'' Thk, Head locating screw
  • 65
    1
    1802905C1
    VIS; - head locating (Replaces screw 627207C1)
  • 66
    1
    346723R1
    GOUJON; PIN - cam advance
  • 67
    1
    319689R1
    JOINT RACLEUR; - advance screw hole plug
  • 68
    1
    1805552C1
    BOUCHON; - advance screw hole
  • 69
    1
    313677R1
    GOUJON; - governor idle spring
  • 70
    1
    368014R1
    RONDELLE; - guide stud
  • 71
    1
    313286R1
    RONDELLE; SHIM - metering valve spring
  • 72
    1
    304746R1
    RESSORT DE SOUPAPE; SPRING - metering valve
  • 73
    1
    630224C1
    BOUTON-POUSSOIR; VALVE - metering
  • 74
    1
    702588C91
    RETENEUR; ASSEMBLY - governor weight, no longer available, Includes: Ref. 74A
  • 74A
    1
    615768C1
    COLLIER; RING - flexible retaining
  • 75
    1
    346732R1
    ANNEAU D'ARRET #100, Ext; governor cage, no longer available #100, Ext
  • 76
    1
    368342R1
    ANNEAU DE BUTEE; - governor sleeve thrust
  • 77
    6
    319669R1
    POIDS; - governor
  • 78
    1
    321369R1
    BRAS; SLEEVE - governor thrust, no longer available
  • 79
    1
    610922C2
    ANNEAU; - cam
  • 80
    1
    1807682C1
    SEAL; - hydraulic head (Replaces seal 368337R1)
  • 81
    1
    346719R1
    CAPSCREW; SCREW - leaf spring adjusting
  • 82
    2
    346718R1
    RESSORT DE SOUPAPE; SPRING - plunger limiting leaf
  • 84
    4
    368805R1
    GALET; - plunger cam
  • 1
    625956C91
    HEAD (CYLINDER); HEAD AND ROTOR ASSEMBLY - hydraulic, Includes: Ref. 87 - 89
  • 87
    1
    NSS
    PAS VENDU SÉPARÉMENT; ROTOR - order head and rotor assembly 625956C91
  • 87A
    1
    NSS
    PAS VENDU SÉPARÉMENT; HEAD - hydraulic, order head and rotor assembly 625956C91
  • 88
    4
    NSS
    PAS VENDU SÉPARÉMENT; PLUNGER - order head and rotor assembly 625956C91
  • 88A
    2
    304800R1
    RONDELLE; RETAINER - rotor
  • 89
    1
    304801R1
    ANNEAU; - rotor retainer
  • 89A
    1
    346775R1
    SOUPAPE VERROUILLAGE; VALVE - delivery
  • 90
    1
    606144C1
    RESSORT DE SOUPAPE; SPRING - delivery valve
  • 90A
    1
    606145C1
    LOCK ASSY; STOP - delivery valve
  • 91
    1
    317901R1
    CAPSCREW 3/25'' x 7/32''; SCREW - delivery valve retaining
  • 95
    12
    670207C1
    GASKET; WASHER - fuel line connector screw, not included with pump assembly 749527C91
  • 96
    1
    346720R1
    VIS; - leaf spring adjusting, no longer available
  • 97
    1
    304745R1
    GUIDE; LINER - transfer pump
  • 98
    4
    619761C1
    LAME DE RACLEUR; - transfer pump
  • 99
    2
    346724R1
    RESSORT; - transfer pump blade
  • 100
    1
    368812R1
    GOUJON; PIN - roll, end plate
  • 101
    1
    367982R1
    JOINT TORIQUE 0.154'' Width; SEAL - transfer pump, 1-1/2 x 1-13/16 x 5/32 inch, no longer available
  • 102
    1
    346725R1
    PLATE ASSY.; PLATE - thrust
  • 103
    1
    346705R91
    BOUCHON; - end plate adjusting
  • 104
    1
    1808814C1
    TIROIR; SLEEVE - end plate;REF NO104 and 111. If you order the 1808814c1 you do not need the seal 615142c1 any longer.
  • 105

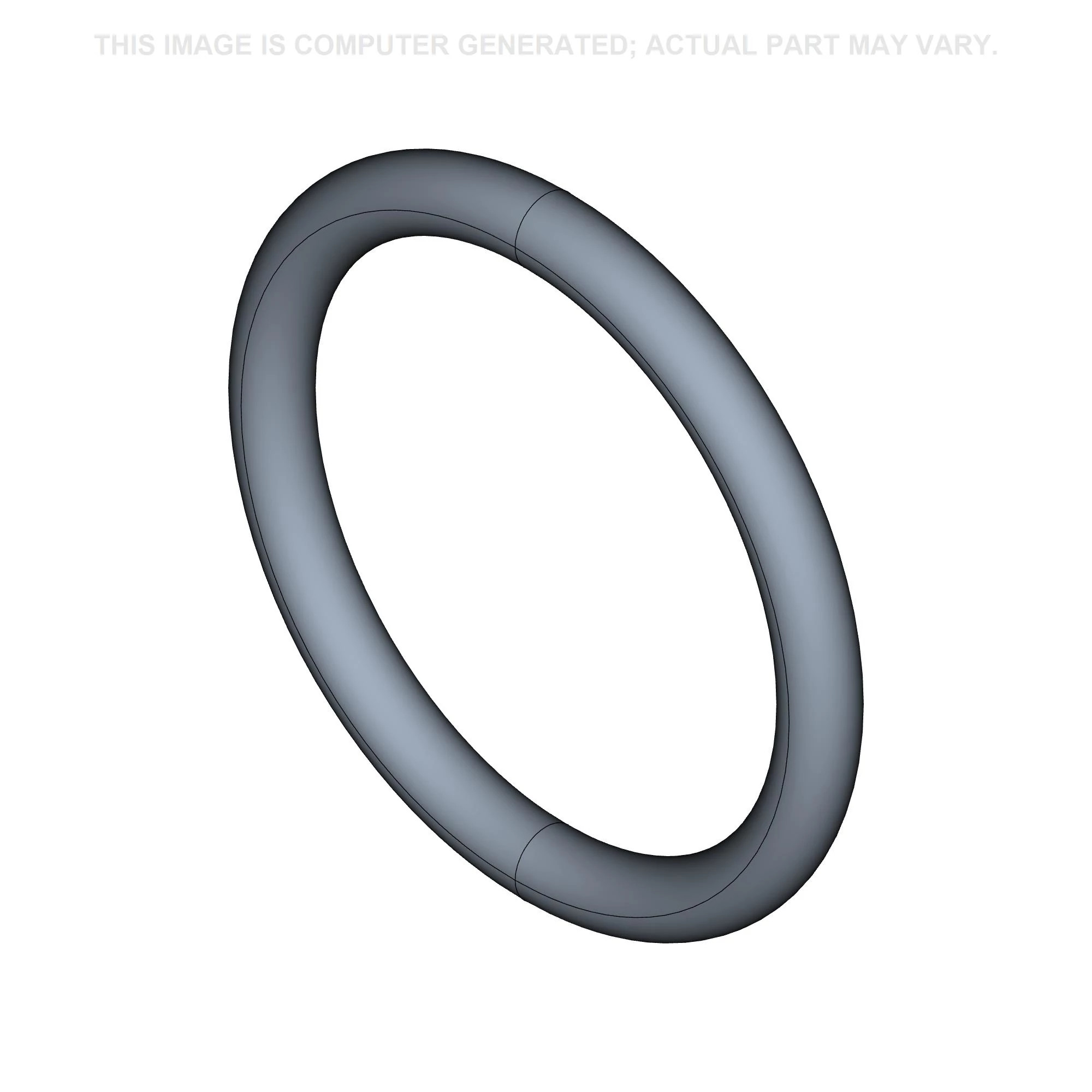

    1
    238-5015
    JOINT TORIQUE 14mm ID x 1.78mm Thk, NBR; -015, 70 Duro, .551'' ID x .070'' Thk, Fuel inlet strainer
  • 106
    1
    A43870
    FILTRE A CARBURANT; ELEMENT - filter (Replaces element 346708R1)
  • 107
    1
    A43871
    SEAL 9.53mm ID x 12.7mm OD x 1.59 mm Thk; - element (Replaces seal 346709R1)
  • 108
    1
    238-5011
    JOINT TORIQUE 7.6mm ID x 1.78mm Thk, NBR; -011, 70 Duro, .301'' ID x .070'' Thk, End plate sleeve
  • 109
    1
    A43867
    RESSORT 15.88mm L; - regulating (Replaces spring 346707R1)
  • 110
    1
    367988R1
    PLONGEUR; PISTON - regulating
  • 111
    1
    615142C1
    SEAL; SEAL - regulating piston, order sleeve 1808814C1, item 104 (Replaces seal 346706R1);REF NO104 and 111. If you order the 1808814c1 you do not need the seal 615142c1 any longer.
  • 112
    1
    D61943
    ANNEAU D'ARRET 0.25'', Int, #25; Ring, Snap, , piston retainer, used with seal 346706R1 (replaces ring 346731R1) 0.25'', Int, #25
  • 113
    1
    346704R1
    PLATE ASSY.; PLATE - end
  • 114
    1
    615491C1
    VIS; - end plate retaining, together with four clips 615733C1 and two straps 615489C1, will work for screw 304790R1 and washer 319676R1
  • 115
    1
    615695C1
    BOUCHON; - end plate pipe, together with seal 340214R1, will work for plug 346712R1
  • 116
    1
    610953C1
    GASKET; - fitting
  • 117
    1
    610955C1
    VIS; SCREEN - return oil
  • 118
    1
    610951C91
    RACCORD; - housing
  • 121
    1
    340214R1
    SEAL; - end plate plug
  • 122
    2
    615489C1
    LOCK ASSY; STRAP - end plate
  • 123
    4
    615733C1
    COLLIER; - screw retaining
  • 124
    1
    603940C92
    KIT DE JOINTS; KIT - injection pump service, not illustrated
  • 125
    1
    606491C1
    PLATE ASSY.; PLATE - name, not illustrated
  • 126
    2
    168-1
    VIS D'ENTRAINEMENT Rnd Hd, #10 x 1/8''; - name plate, drive, round head, No. 10 x 1/8 inch (Replaces screw 145362), not illustrated
  • 127
    2
    678026C1
    FIL ÉLECTRIQUE; WIRE - lock, injection pump, not illustrated
  • 128
    2
    687459C1
    FIL ÉLECTRIQUE; SEAL - injection pump wire (Replaces seal 678027C1), not illustrated
