39.100.AY[02] - BRAS DE RELEVAGE, MONTAGE, MONTAGE
SOMMARIO
SCHÉMA
ELENCO DEI PEZZI
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Foto
  • 1
    1
    47427392
    LIFT ARM; Lift Asssembly
  • 2
    1
    84413852
    PALANCA ACODADA;
  • 3
    1

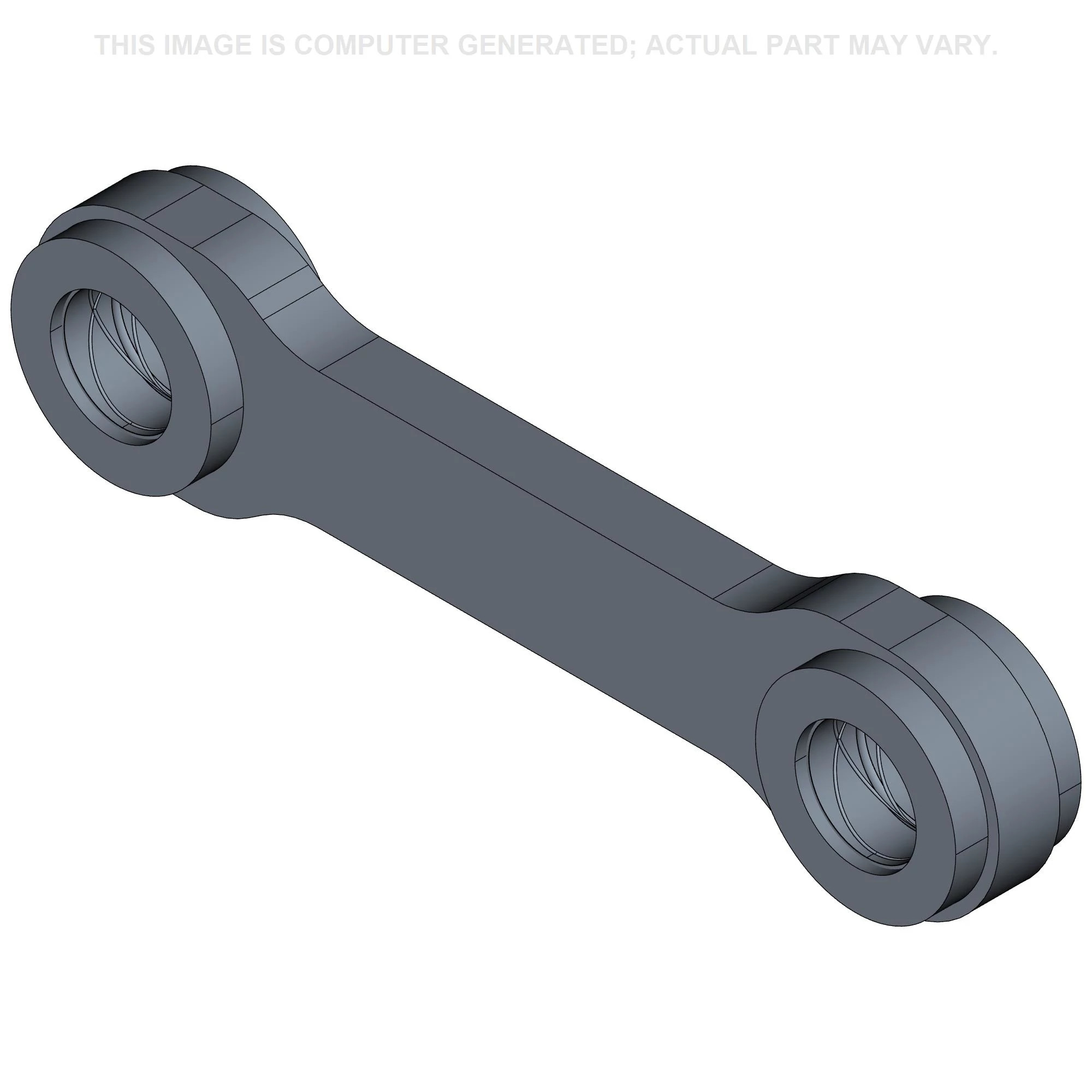

    84413829
    BINDEGLIED; Dump Assembly
  • 4
    1
    84284304
    PIN 101.6mm OD x 266mm L;

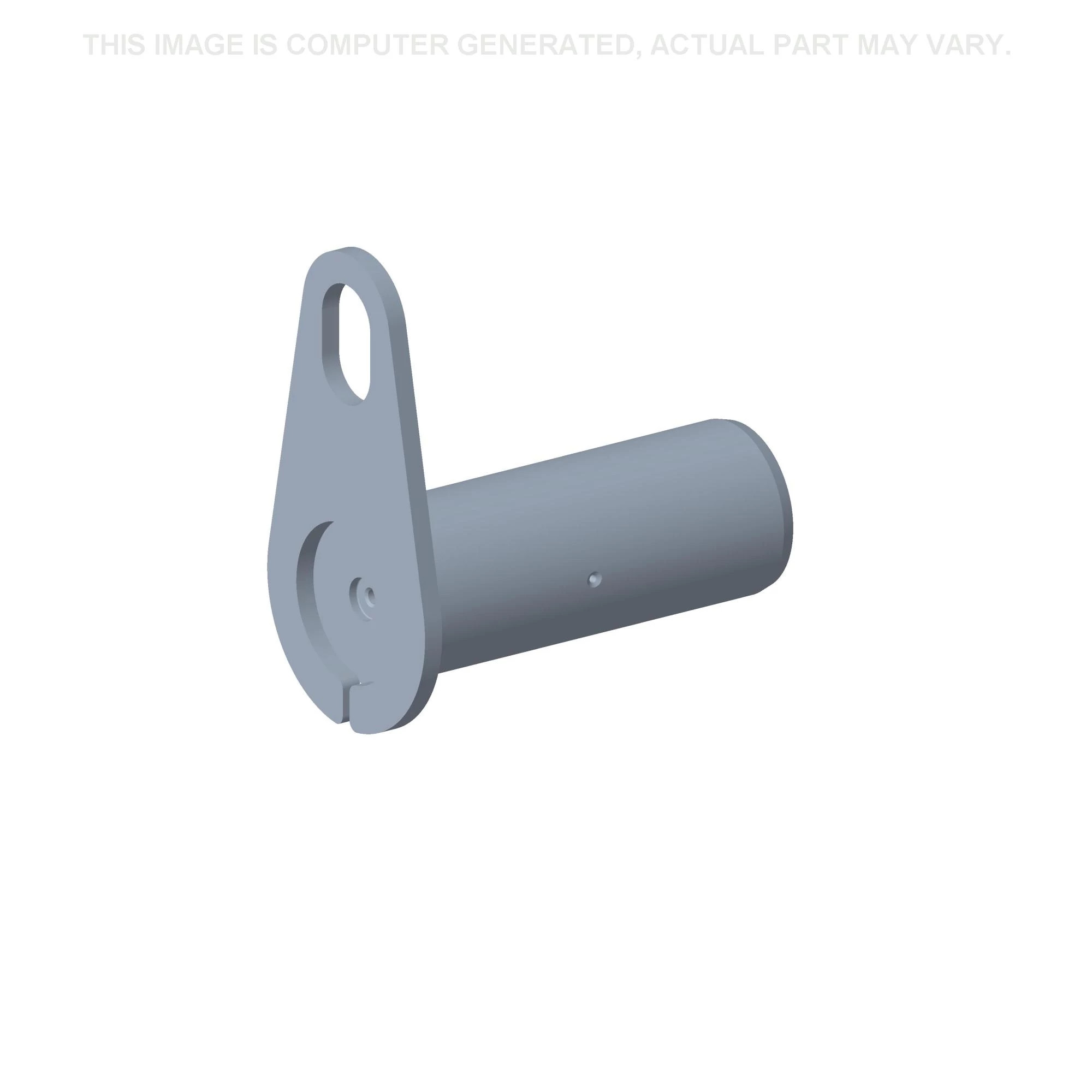

  • 5
    2
    84293834
    PIN 101.6mm OD x 276mm L;

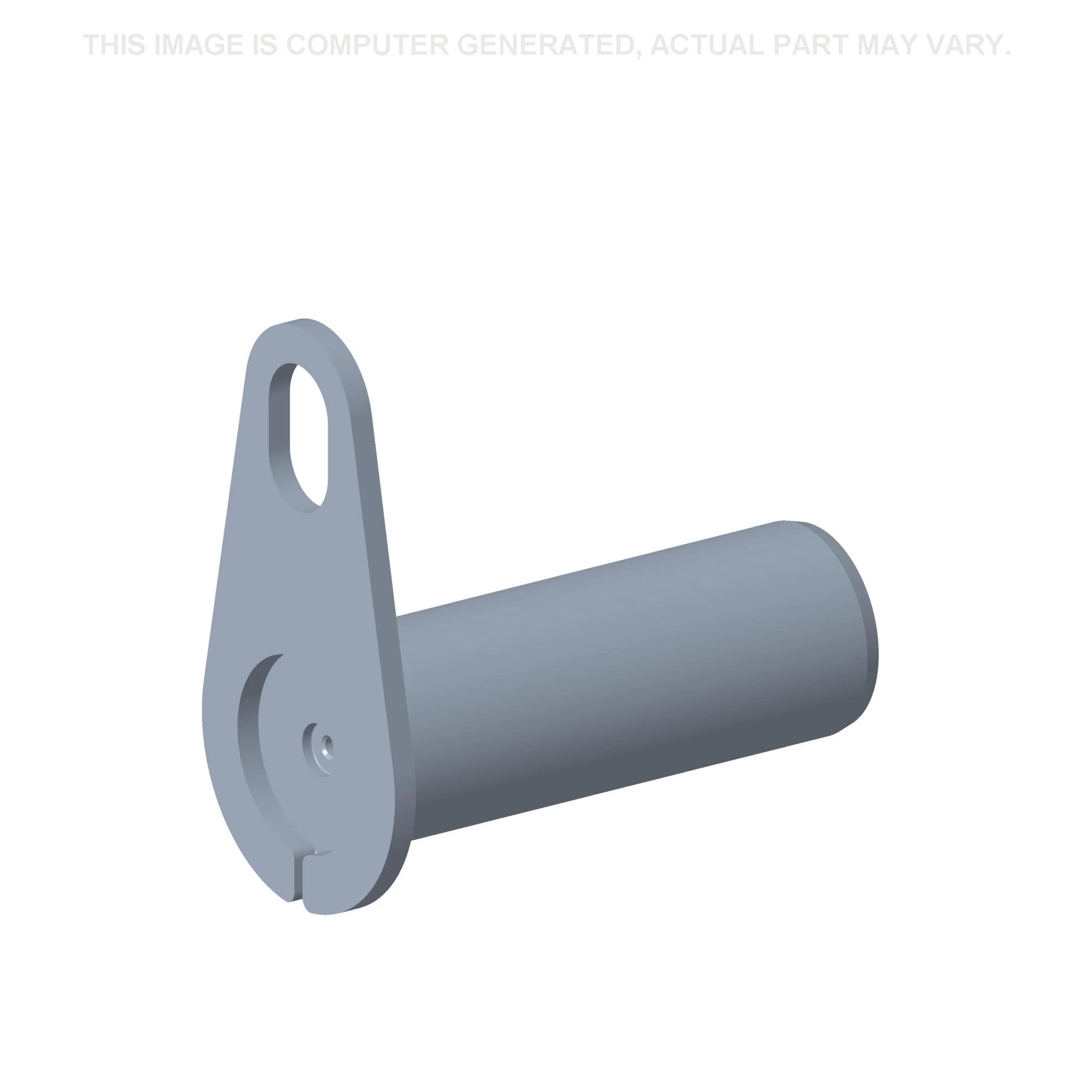

  • 6
    1
    84315431
    PASADOR 101.6mm OD x 295mm L;
  • 7
    2
    84284302
    BROCHE 101.6mm OD x 343mm L;
  • 8
    1
    84296692
    PASADOR 114.3mm OD x 295mm L;

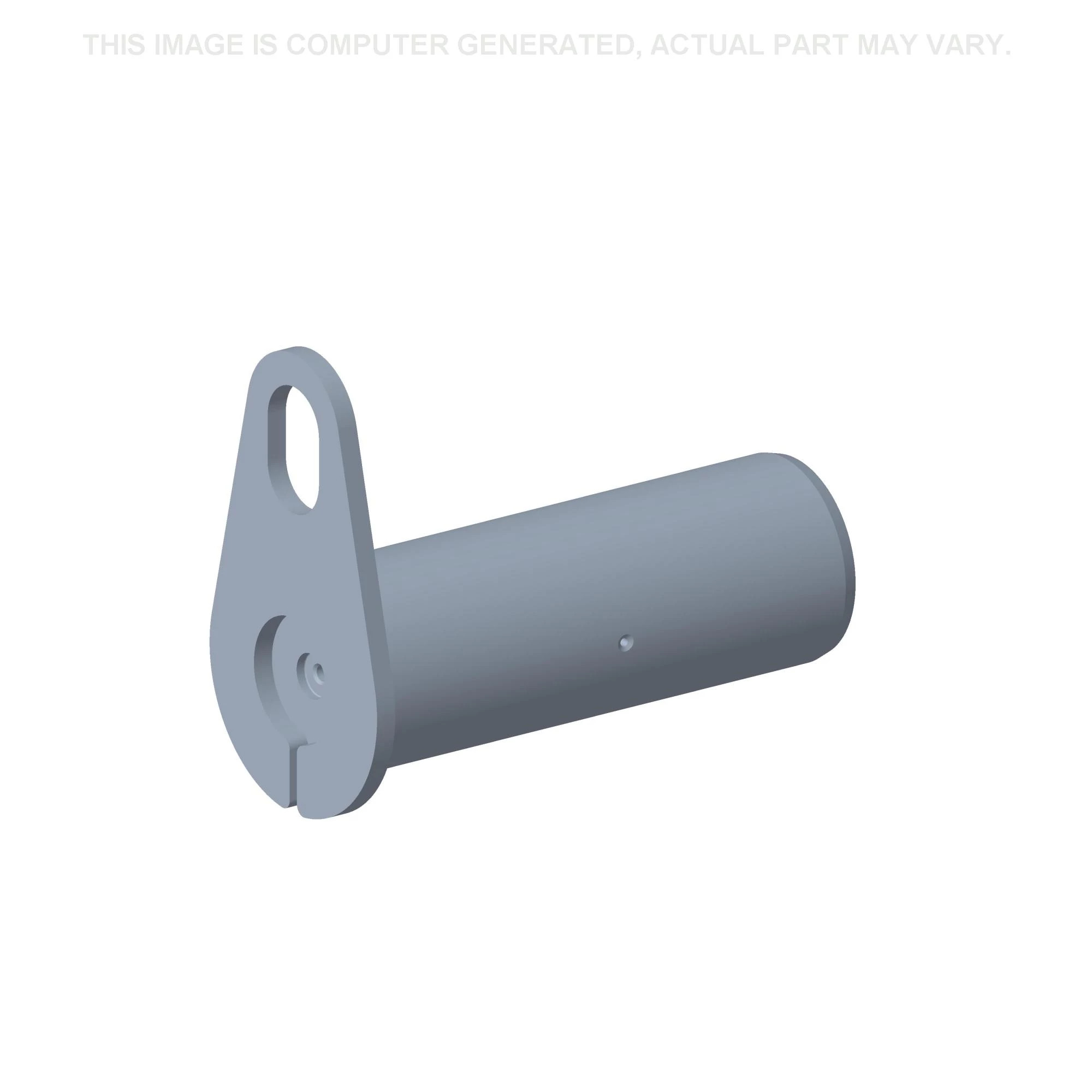

  • 9
    2
    84284299
    PASADOR 114.3mm OD x 329mm L;

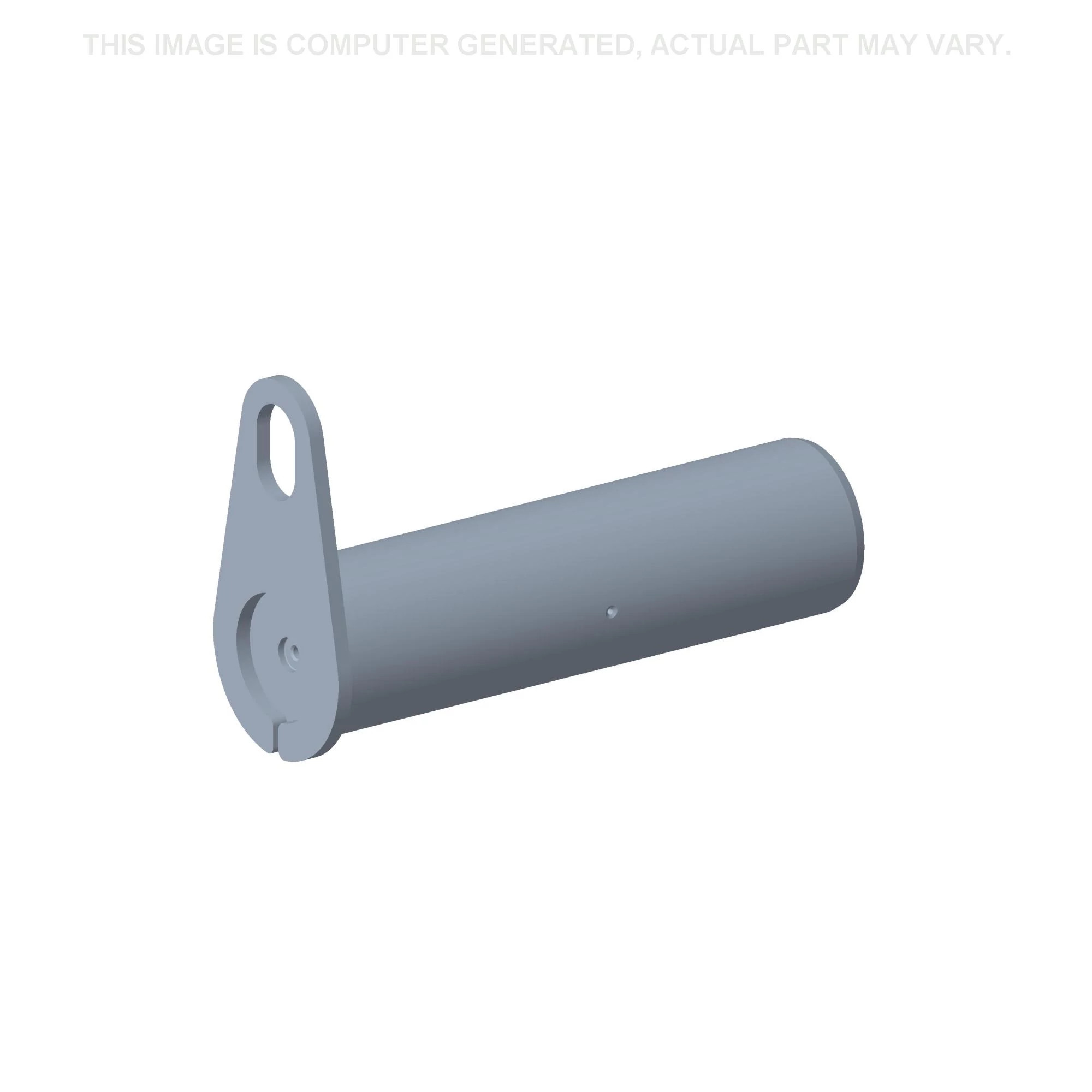

  • 10
    1
    84284297
    BROCHE 127mm OD x 472mm L;
  • 11
    8
    S108245
    WIPER SEAL; Pin Thickness 101.6 mm
  • 12
    8
    84238525
    BAGUE D'ETANCHEITE; Pin Thickness 114.3 mm

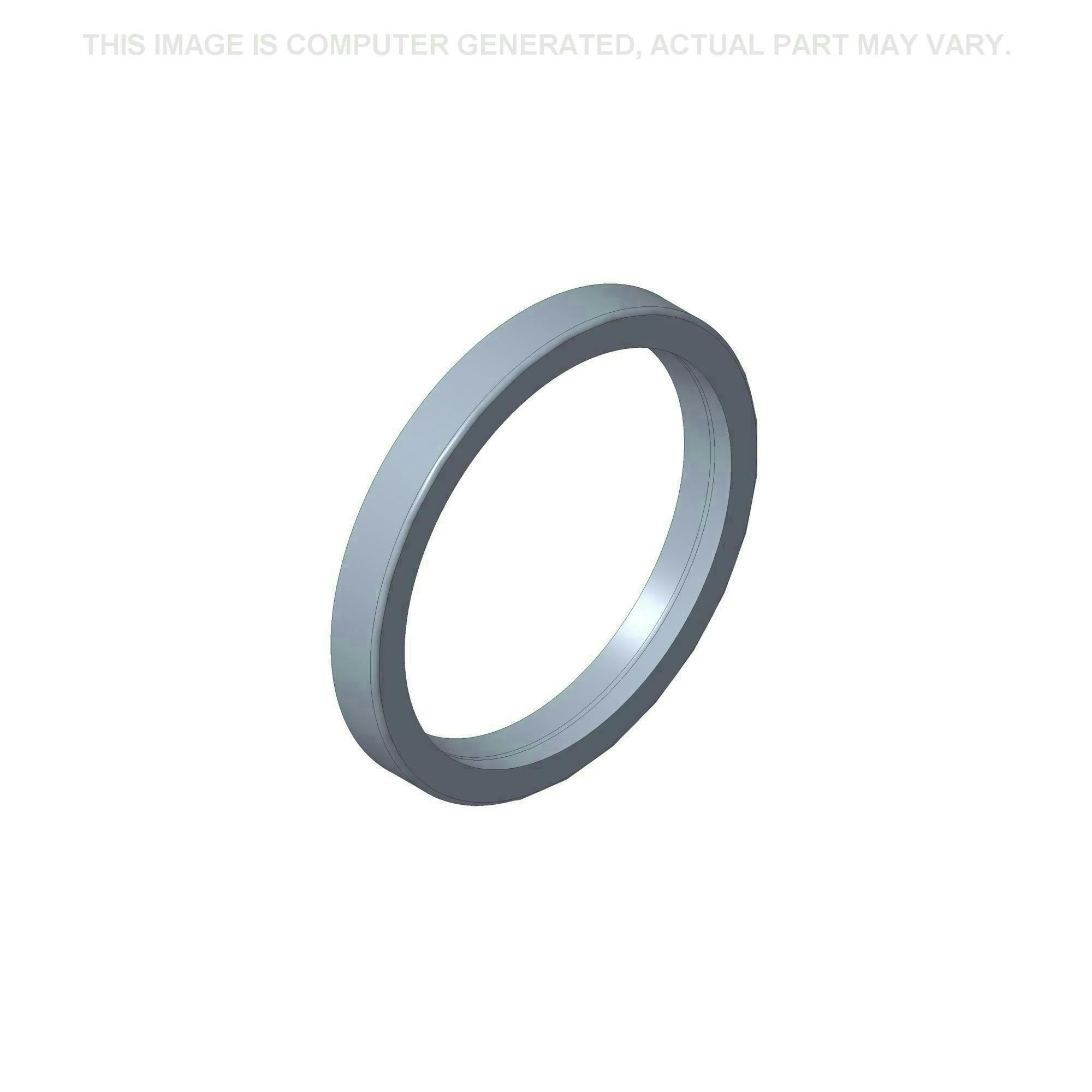

  • 13
    2
    84278876
    GUMMIRING; Pin Thickness 127 mm
  • 14
    10
    L127846
    DISTANZSTÜCK 22.2mm ID x 44.45mm OD x 14.3mm L;

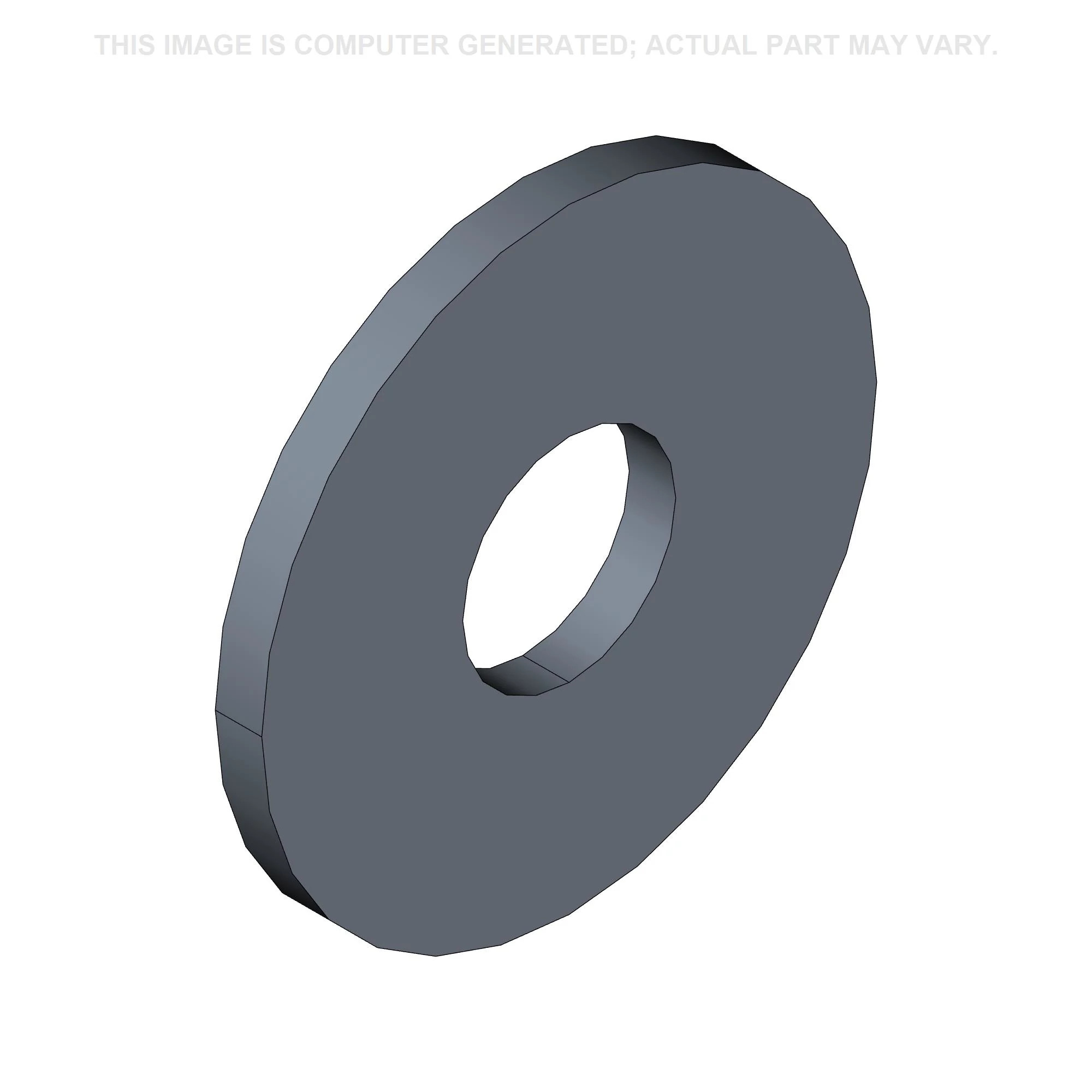

  • 15
    10
    87355604
    RONDELLE; Spacer, Linkage Pins
  • 16
    1
    895-11010
    RONDELLE 11mm ID x 20mm OD x 2mm Thk;
  • 17
    10
    627-20050
    VIS Hex, M20 x 2.5 x 50mm, Cl 10.9, Full Thd;
  • 18
    1
    832-10410
    CONTRE-ECROU M10 x 1.5, Cl 8;
  • 19
    0

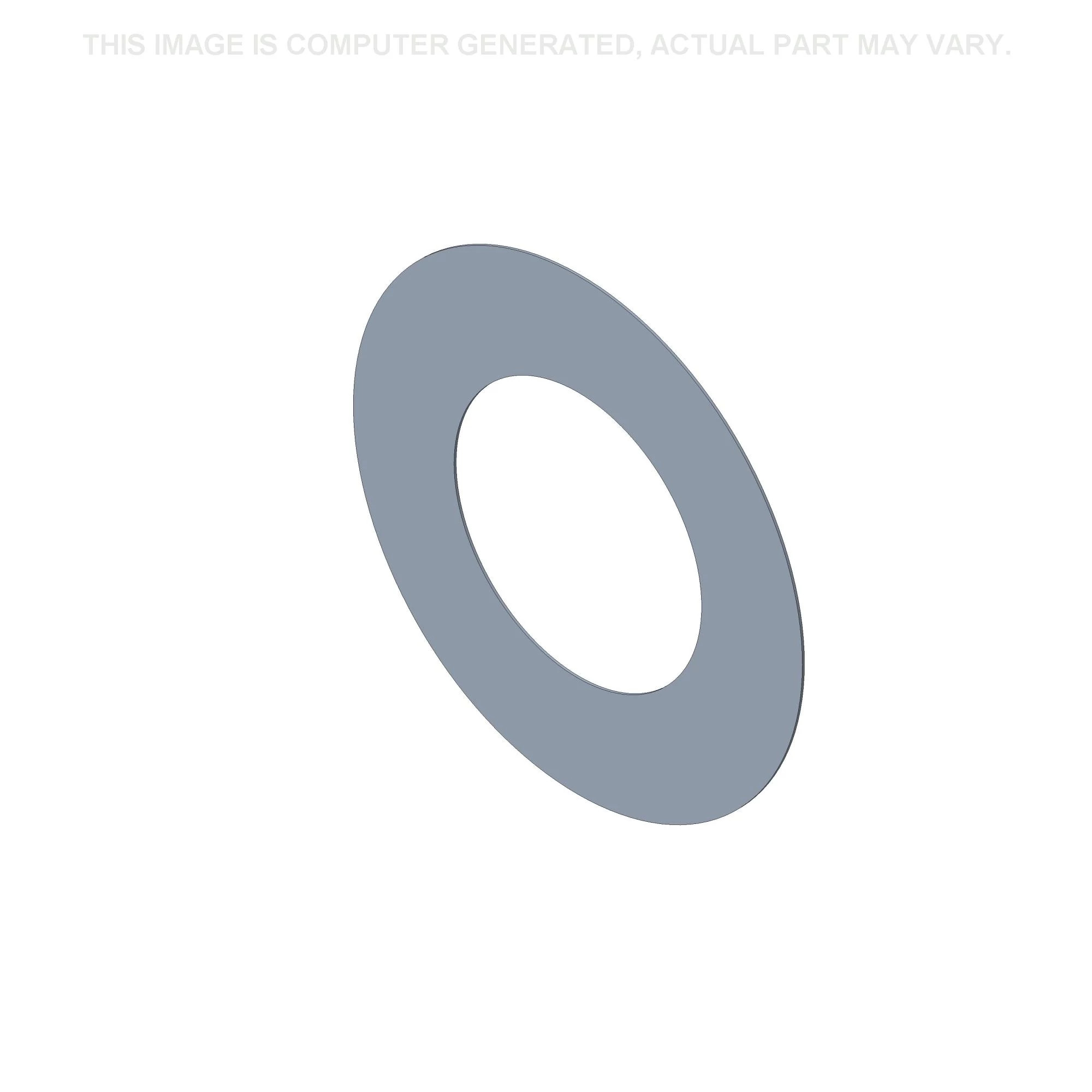

    84278980
    CALE; ID 115.8 mm x OD 210 mm, 1.0 mm Thk
  • 20
    0
    84278979
    SHIM; ID 115.8 mm x OD 210 mm, 3.5 mm Thk
  • 21
    0

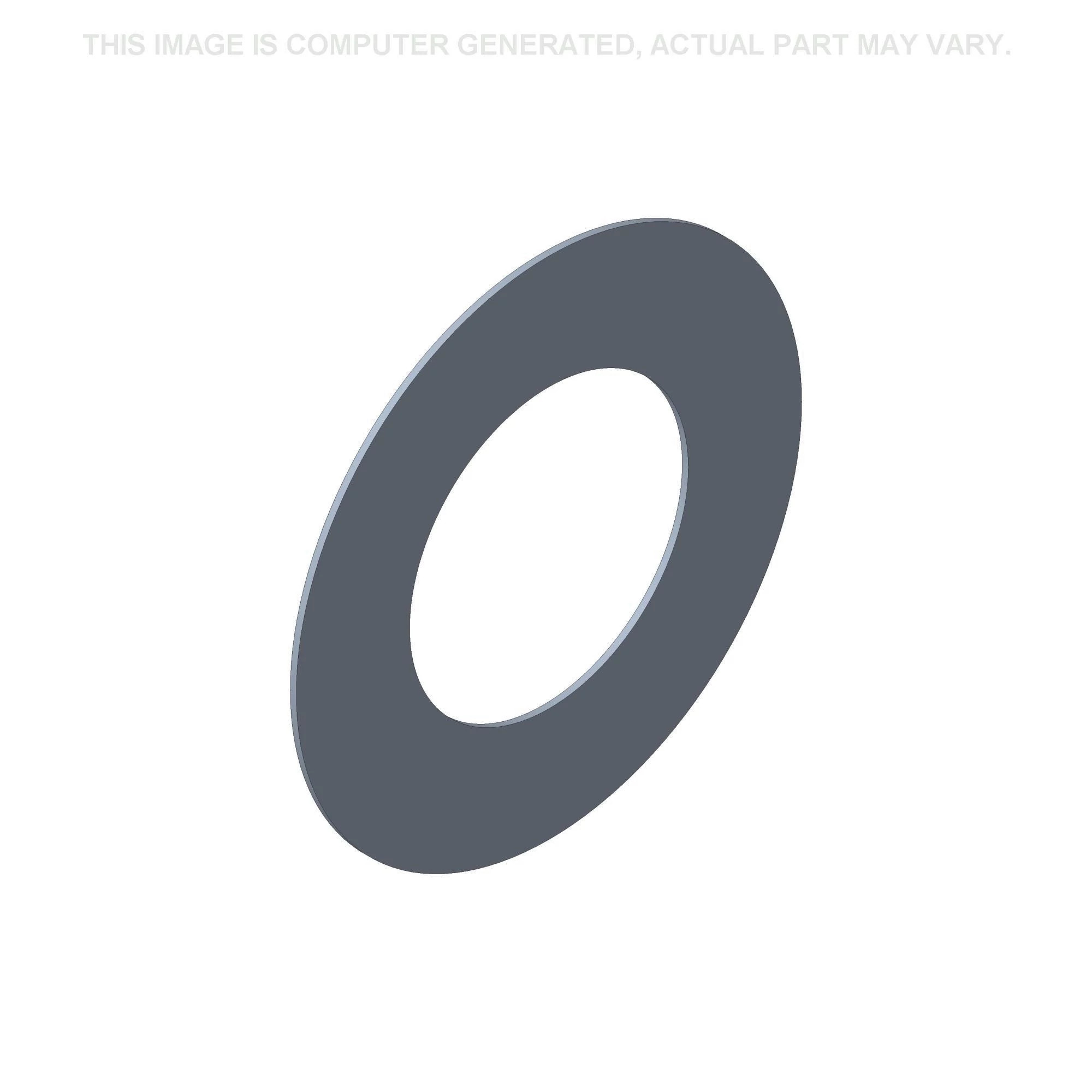

    84277334
    CALE; ID 155.8 mm x OD 210 mm, 2.5 mm Thk
  • 22
    1

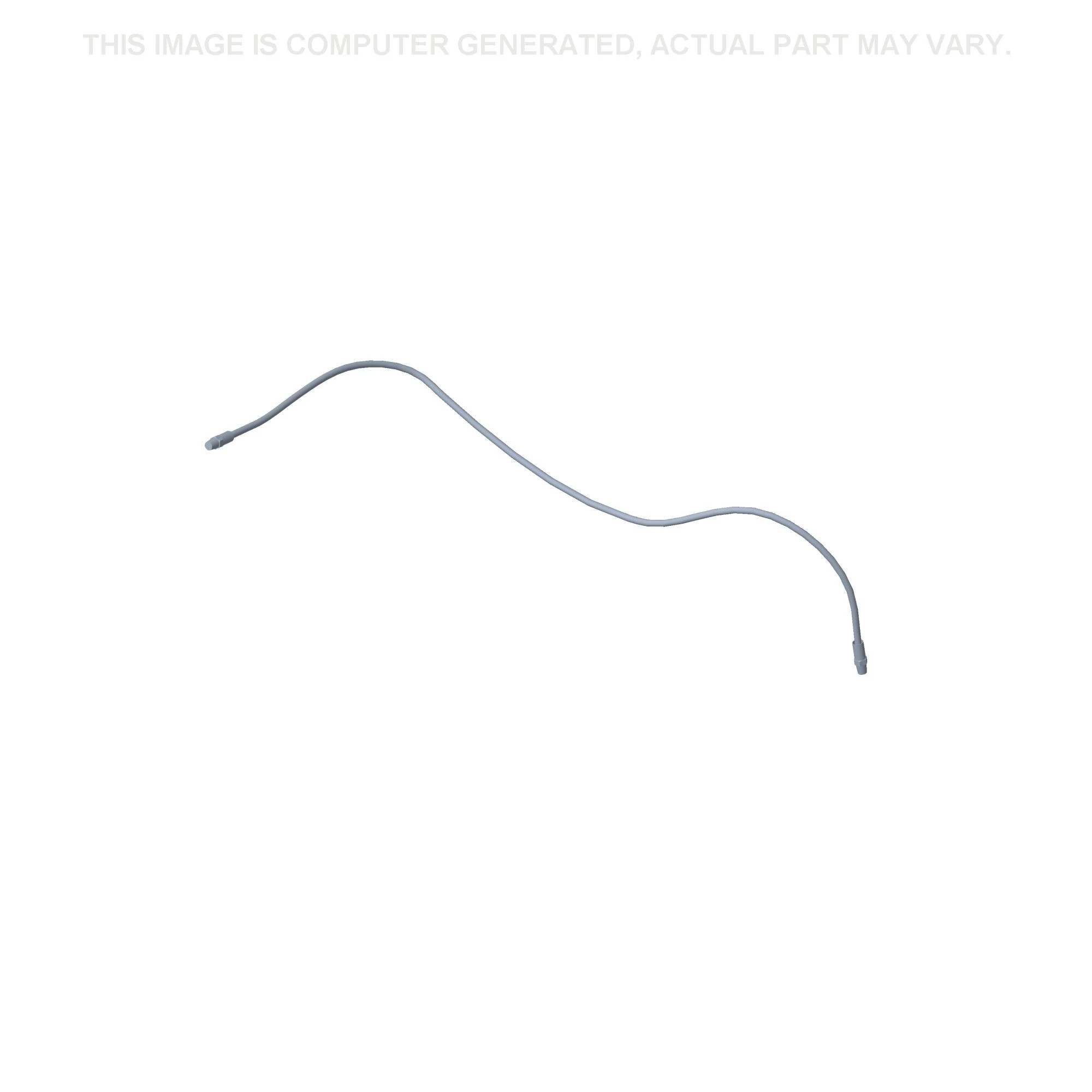

    84293478
    FLEXIBLE 4.83mm ID x 1682mm L; Grease

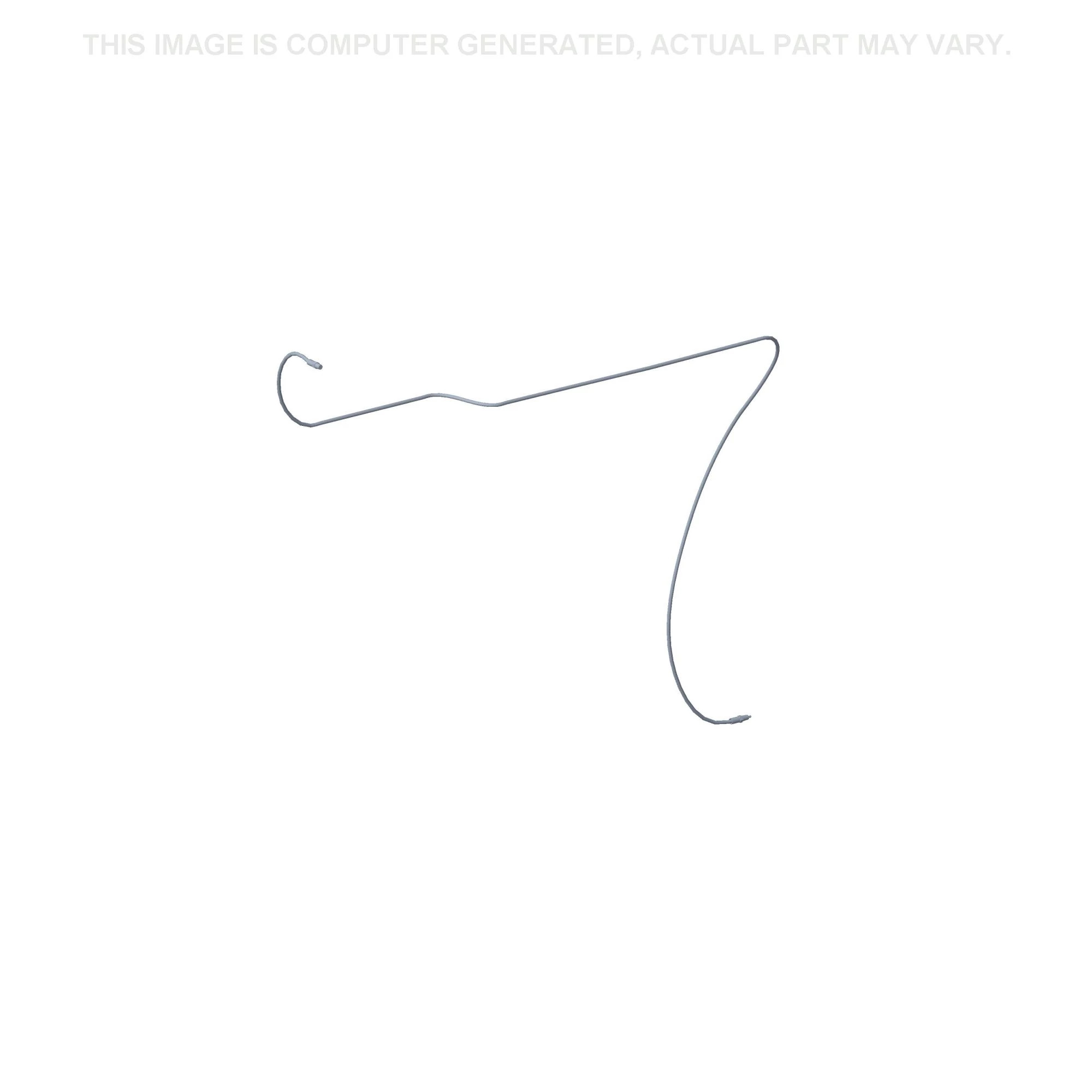

  • 23
    1
    84293481
    FLEXIBLE 4.83mm ID x 2294mm L; Grease
  • 24
    1
    318012A1
    FLEXIBLE; Grease 4.83 mm ID x 1785 mm L

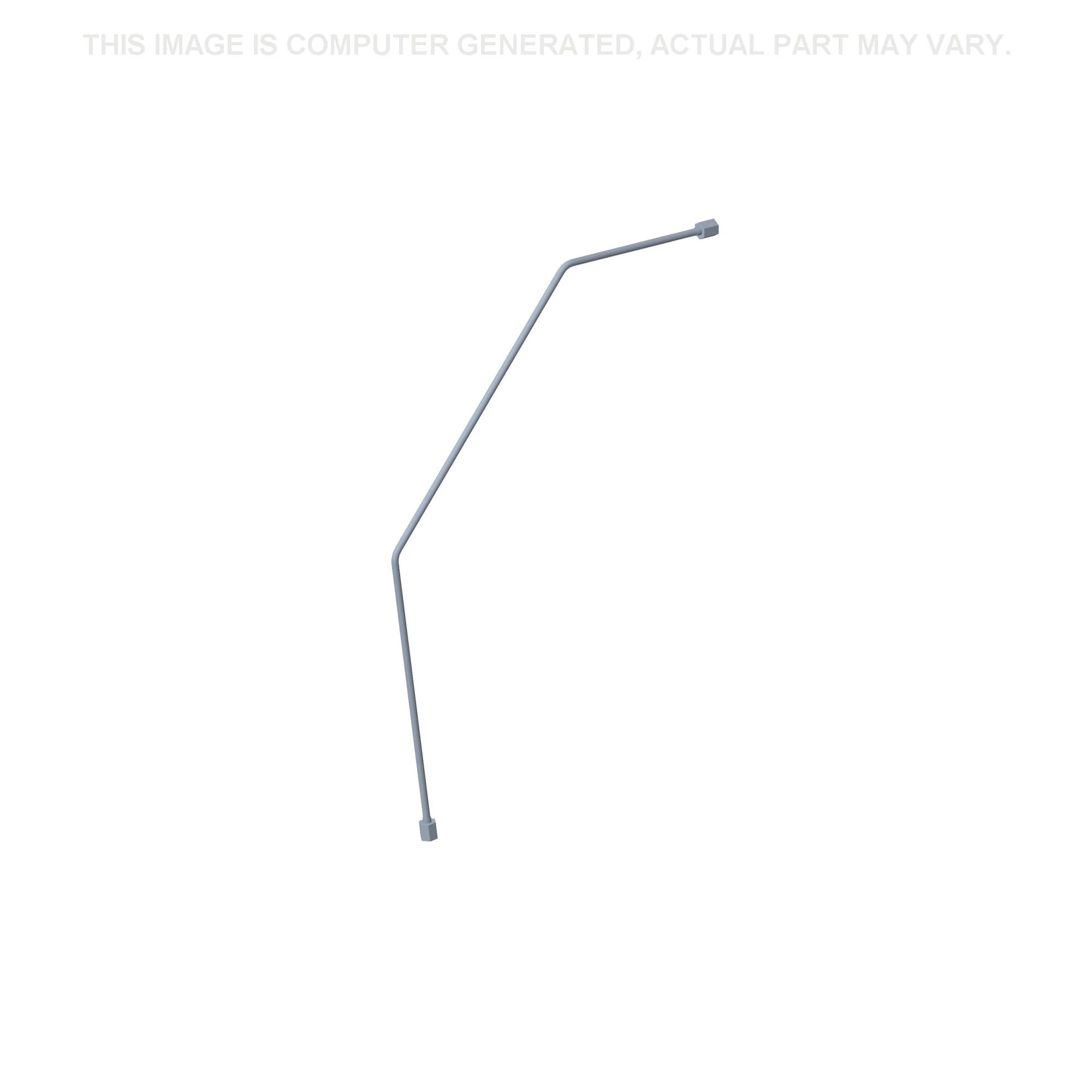

  • 25
    1
    84293483
    TUYAU RIGIDE; Grease
  • 26
    1

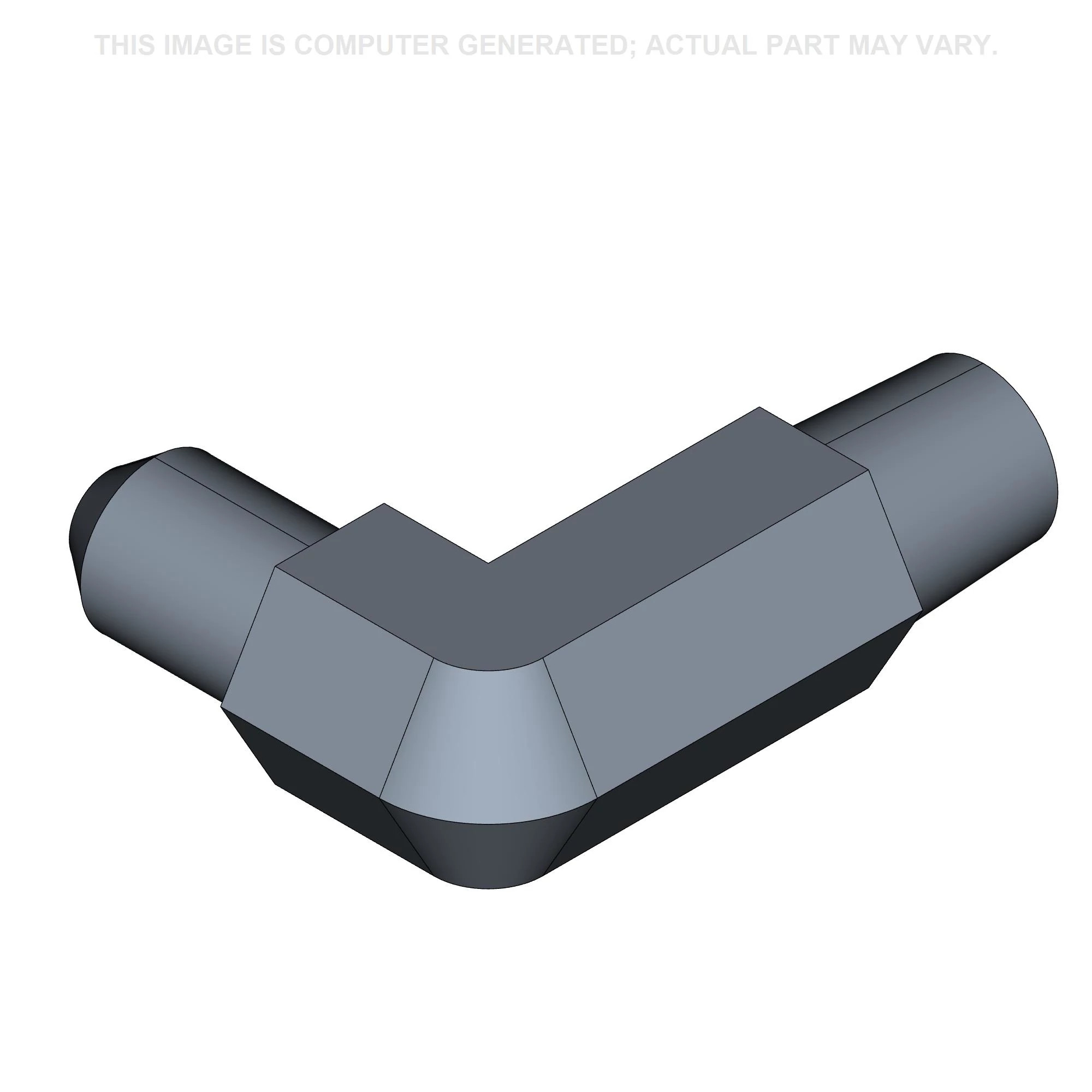

    218-1066
    COUDE 90 Degree, 7/16''-20, 37 Degree x 1/8''-27, NPTF, LG;
  • 27
    3
    328082A1
    KNIESTÜCK; 90 Degree Street , 1/8 - 27 NPT
  • 28
    6
    219-1
    SCHMIERNIPPEL 1/8'' - 27 NPTF;
  • 29
    1
    219-55
    SCHMIERNIPPEL 90 Degree Elbow, 1/8'' - 27 NPTF;
  • 30
    1

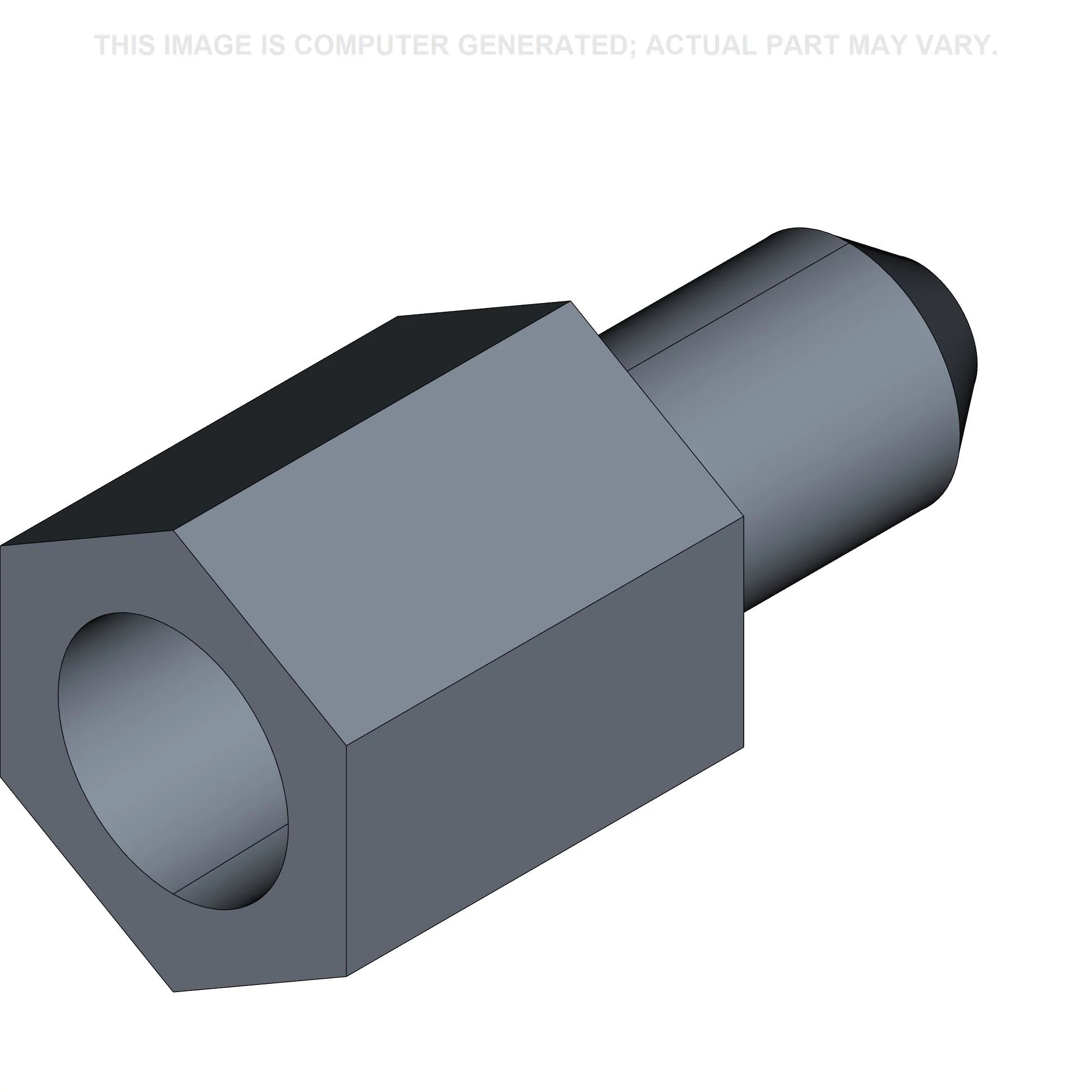

    218-461
    HYDR STECKVERBINDER 7/16'' - 20 Male JIC x 1/8'' - 27 Female NPTF;
  • 31
    3
    F53473
    CONTRE-ECROU 1/8-27 NPSM;
  • 32
    1
    515-25159
    COLLIER 5/8'', Insul, 1/2'' Bolt;
  • 33
    10
    L11541
    BRIDE DE CABLE 203.2mm L, Nylon;
