50 - SWING CYLINDERS 2-1/2'' (KM)
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    SML44657
    VERIN HYDRAULIQUE; Swing
  • 2
    1
    SML45238
    TIGE; Weldment, 1-3/8'', with Bushing
  • 3
    1
    NSS
    PAS VENDU SÉPARÉMENT; Ring, Wiper;Included in Repair Kit (SML43754).
  • 4
    1
    NSS
    PAS VENDU SÉPARÉMENT; Seal, Poly Pack;Included in Repair Kit (SML43754).
  • 5
    1
    NSS
    PAS VENDU SÉPARÉMENT; Ring, Backup;Included in Repair Kit (SML43754).
  • 6
    1
    NSS
    PAS VENDU SÉPARÉMENT; O-Ring;Included in Repair Kit (SML43754).
  • 7
    1
    SML44043
    CULASSE; Head, Cylinder
  • 8
    1
    NSS
    PAS VENDU SÉPARÉMENT; Ring, Wear;Included in Repair Kit (SML43754).
  • 9
    1
    SML45241
    PISTON;
  • 10
    2
    NSS
    PAS VENDU SÉPARÉMENT; O-Ring;Included in Repair Kit (SML43754).
  • 11
    1
    NSS
    PAS VENDU SÉPARÉMENT; Seal, Piston;Included in Repair Kit (SML43754).
  • 12
    1
    NSS
    PAS VENDU SÉPARÉMENT; Ring, Wear;Included in Repair Kit (SML43754).
  • 13
    1
    86018103
    CONTRE-ECROU 1''-14, GB; Nut, Lock, G8, 1''-14
  • 14
    1
    SML45235
    TUBE; Cylinder Tube, Weldment
  • 15
    1
    NSS
    PAS VENDU SÉPARÉMENT; Lockwire;Included in Repair Kit (SML43754).
  • 16
    4
    SML604217
    BAGUE D'ENTRAINEMENT; Bushing, 1 I.D. x 1.25 O.D.
  • 17
    1
    SML445372
    ANNEAU; Steel Ring
  • 18
    AR

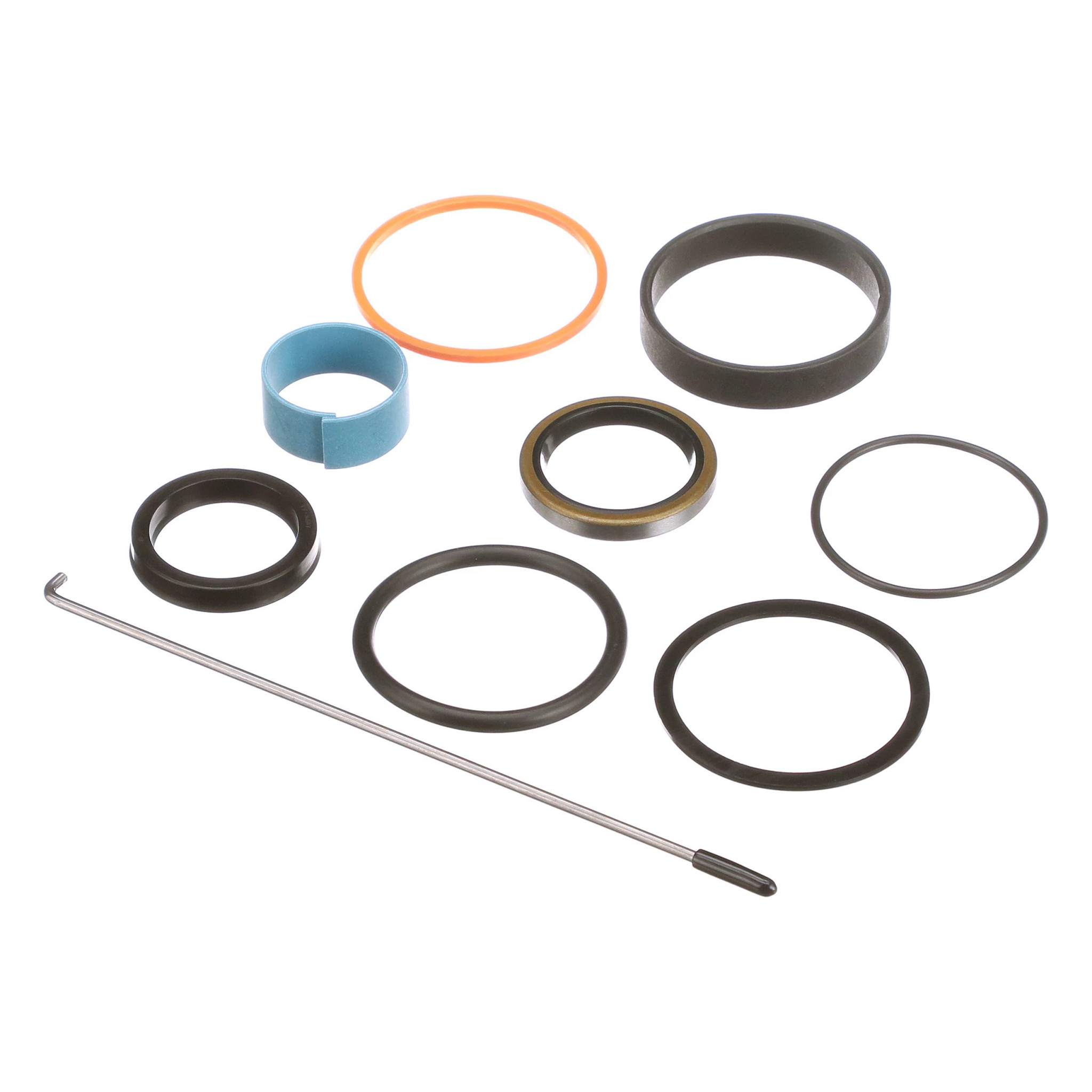

    SML43754
    KIT DE REPARATION; Includes: Ref. 3, 4, 5, 6, 8, 10, 11, 12 & 15
Sélectionner Tout

Select

Ref.

1

Qté

1

Disponibilité

N° de pièce

SML44657

Description

VERIN HYDRAULIQUE; Swing


Alts

Select

Ref.

2

Qté

1

Disponibilité

N° de pièce

SML45238

Description

TIGE; Weldment, 1-3/8'', with Bushing


Alts

Select

Ref.

3

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; Ring, Wiper;Included in Repair Kit (SML43754).


Alts

Select

Ref.

4

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; Seal, Poly Pack;Included in Repair Kit (SML43754).


Alts

Select

Ref.

5

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; Ring, Backup;Included in Repair Kit (SML43754).


Alts

Select

Ref.

6

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; O-Ring;Included in Repair Kit (SML43754).


Alts

Select

Ref.

7

Qté

1

Disponibilité

N° de pièce

SML44043

Description

CULASSE; Head, Cylinder


Alts

Select

Ref.

8

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; Ring, Wear;Included in Repair Kit (SML43754).


Alts

Select

Ref.

9

Qté

1

Disponibilité

N° de pièce

SML45241

Description

PISTON;


Alts

Select

Ref.

10

Qté

2

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; O-Ring;Included in Repair Kit (SML43754).


Alts

Select

Ref.

11

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; Seal, Piston;Included in Repair Kit (SML43754).


Alts

Select

Ref.

12

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; Ring, Wear;Included in Repair Kit (SML43754).


Alts

Select

Ref.

13

Qté

1

Disponibilité

N° de pièce

86018103

Description

CONTRE-ECROU 1''-14, GB; Nut, Lock, G8, 1''-14


Alts

Select

Ref.

14

Qté

1

Disponibilité

N° de pièce

SML45235

Description

TUBE; Cylinder Tube, Weldment


Alts

Select

Ref.

15

Qté

1

Disponibilité

N° de pièce

NSS

Description

PAS VENDU SÉPARÉMENT; Lockwire;Included in Repair Kit (SML43754).


Alts

Select

Ref.

16

Qté

4

Disponibilité

N° de pièce

SML604217

Description

BAGUE D'ENTRAINEMENT; Bushing, 1 I.D. x 1.25 O.D.


Alts

Select

Ref.

17

Qté

1

Disponibilité

N° de pièce

SML445372

Description

ANNEAU; Steel Ring


Alts

Select

Ref.

18

Qté

AR

Disponibilité

N° de pièce

SML43754

Description

KIT DE REPARATION; Includes: Ref. 3, 4, 5, 6, 8, 10, 11, 12 & 15


Alts
