10.418.AH[02] - ROTARY AIR SCREEN DRIVE, 7230 ONLY
TABLE OF CONTENTS
DIAGRAM
PART LIST
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
  • 1
    1

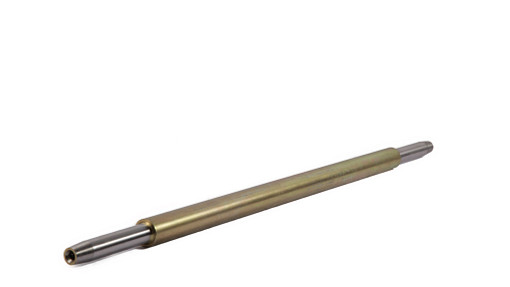

    47434834
    SHAFT; Rotary Screen Drive
  • 2
    1
    84069907

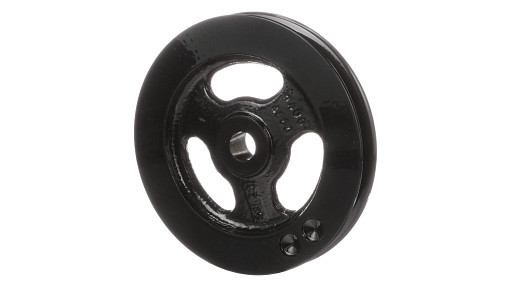

    PULLEY 174mm OD; Rotary Screen Drive
  • 3
    1

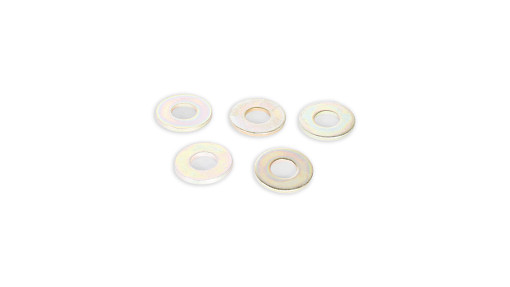

    378244
    RONDELLA 10.5mm ID x 24mm OD x 2mm Thk;
  • 4
    3
    140045
    RONDELLA BELLEVILLE 10mm ID x 22mm OD x 1.6mm Thk;
  • 5
    1
    BER43139
    BULLONE;
  • 6
    1
    87607871
    V-BELT V-Belt, 12.45 mm W x 2190 mm L; Rotary Screen Drive
  • 7
    2
    86548974

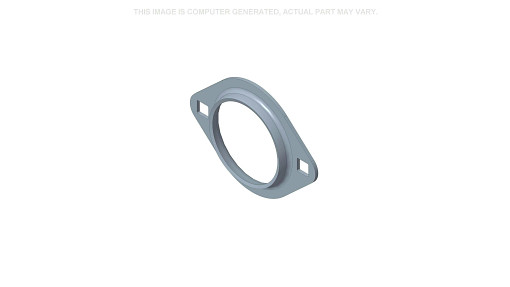

    FLANSCH Bearing; Spherical, 52mm
  • 8
    1
    325103

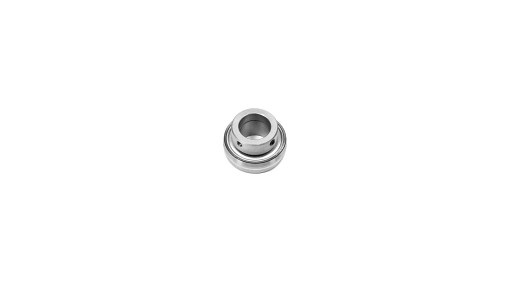

    CUSCINETTO A SFERE 25mm ID x 52mm OD x 31mm W;
  • 9
    2
    86507486
    BULLONE TESTA TONDA M8 x 1.25 x 20mm, Cl 8.8;
  • 10
    2
    322358
    RONDELLA BELLEVILLE M8 Bolt Size x 18mm OD x 1.4mm Thk;
  • 11
    2

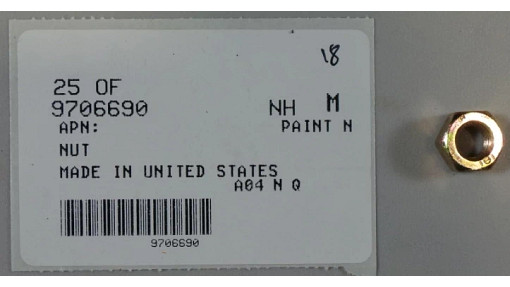

    9706690
    DADO M8 x 1.25, Cl 8;
  • 12
    2
    84069986
    BOCCOLA 13mm ID x 20mm OD x 11mm L; Spacer
  • 13
    4
    100016
    NUT M10 x 1.5, Cl 8;
  • 14
    1
    86590413
    SUPPORT 15.87mm W x 22.22mm OAL x 9.9mm Thk; Wire Tie
  • 15
    1

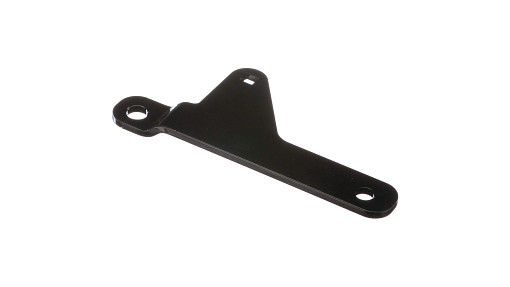

    87600674
    FEDERSITZ; Pulley Mount
  • 16
    1

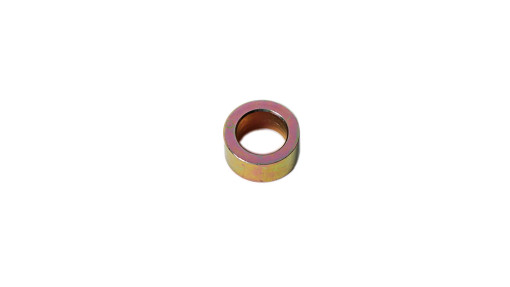

    133095
    SPACER 10.32mm ID x 15.85mm OD x 7.9mm L; Alignment
  • 17
    1

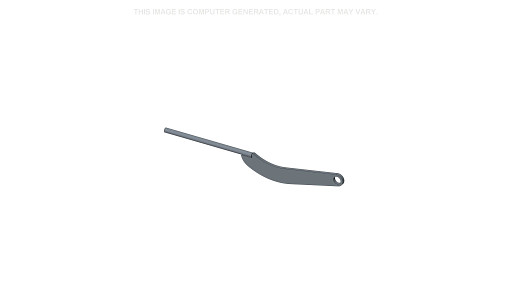

    87602153
    LINK; Rotary Screen Tension Arm
  • 18
    1
    87600703

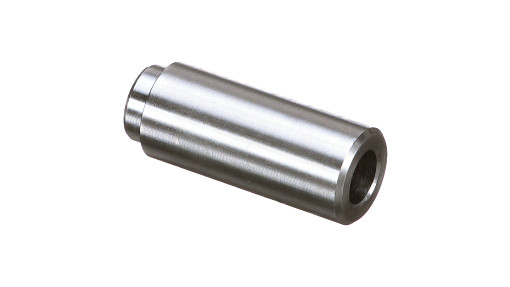

    SHAFT; 11mm ID x 20mm OD x 50mm OAL
  • 19
    1
    1302181C2

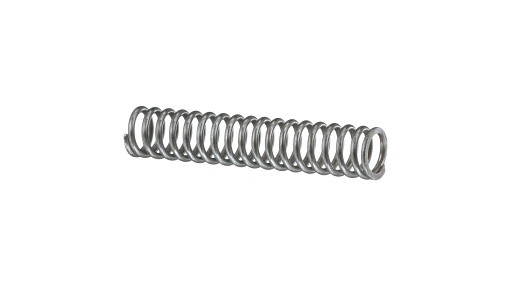

    FEDER; Belt Tension, 115.3mm Free Length
  • 20
    1
    356728
    TASSE; Spring Mount, Lower
  • 21
    1
    445394

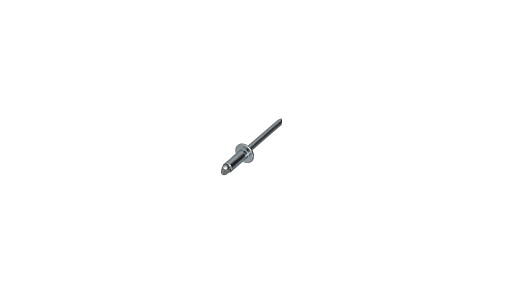

    RIVET Pop, 3/16'' x 1/2'' OAL;
  • 22
    1
    86511324
    WASHER 13mm ID x 24mm OD x 2.5mm Thk;
  • 23
    1

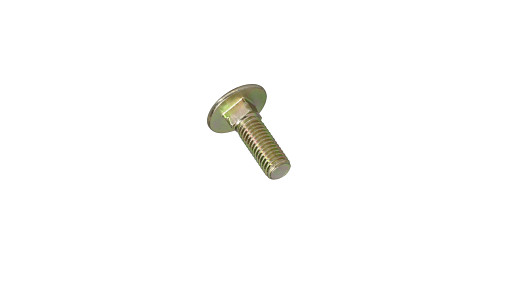

    86512424
    CARRIAGE BOLT Sq Nk, M10 x 30mm, Cl 8.8, Full Thd;
  • 24
    2
    86511323
    WASHER 10.5mm ID x 20mm OD x 2mm Thk;
  • 25
    1
    43144

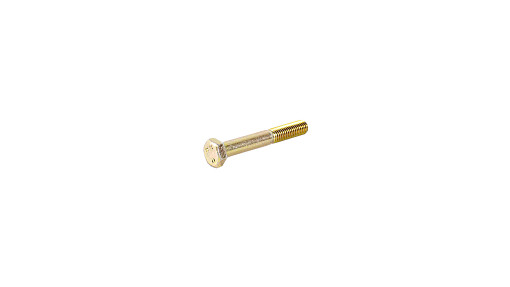

    BOLT Hex, M10 x 1.5 x 70mm, Cl 8.8;
  • 26
    1
    12644301
    WASHER M10 x 35 x 3;
  • 27
    1

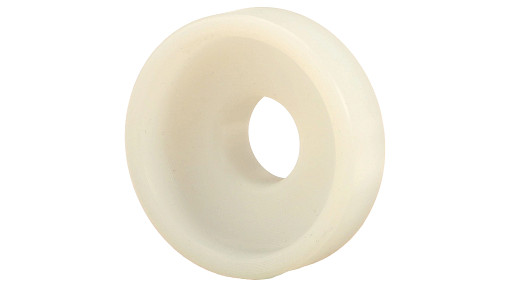

    87633160
    BUSHING; Spring Mount, Upper
  • 28
    2
    87012484

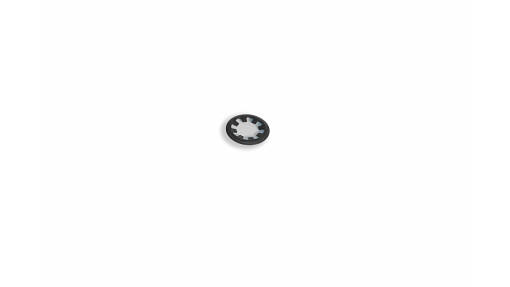

    SNAP RING #31, Ext;
  • 29
    2
    382974
    BUSHING 20h8mm ID x 23H7mm OD x 15mm L; Alignment
  • 30
    1
    47448867
    SHIELD; Dust Cover
  • 31
    1
    86512497

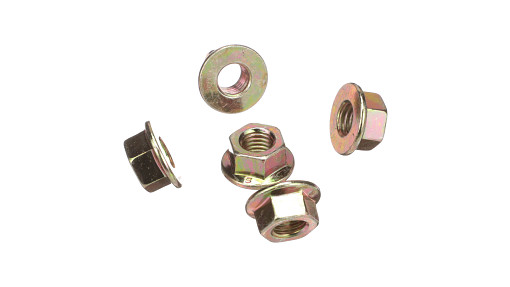

    FLANGE NUT M12 x 1.75, Cl 10;
  • 32
    1
    87656139
    FLANGE BOLT M10 x 70.4mm, Cl 10.9;
