35.100.02 - HYDRAULIC CYLINDER ASSEMBLY (3'' X 8'' CYLINDER)
TABLE DES MATIÈRES
SCHÉMA
LISTE DES PIÈCES
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
  • 1
    1
    25030081
    HYDRAULIC CYLINDER; 3'' x 8''
  • 2
    1
    25803007
    KIT; Seal
  • 3
    2
    25890100

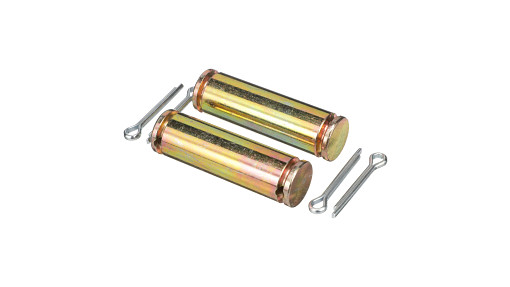

    KIT; 1'' Cyl. Pin Bag Of Parts
  • 4
    1
    NSS
    NOT SOLD SEPARAT; 1/8'' # 11 Hair Pin
  • 5
    1
    25803001
    SHAFT; Clevis Casting Rod End
  • 6
    1
    NSS
    PAS VENDU SÉPARÉMENT; 3/8'' x 1-3/4'' NC Hex., Bolt
  • 7
    1
    NSS
    PAS VENDU SÉPARÉMENT; 3/8'' NC Hex. Lock Nut
  • 9
    1
    NSS
    PAS VENDU SÉPARÉMENT; Wiper Seal (Not Sold Separately)
  • 10
    1
    NSS
    PAS VENDU SÉPARÉMENT; Back-up Washer (Not Sold Separately)
  • 11
    1
    NSS
    PAS VENDU SÉPARÉMENT; O-Ring (Not Sold Separately)
  • 13
    8
    NSS
    PAS VENDU SÉPARÉMENT; 1/2'' NF Hex. Nut
  • 14
    3
    NSS
    PAS VENDU SÉPARÉMENT; O-Ring (Not Sold Separately)
  • 15
    2
    NSS
    PAS VENDU SÉPARÉMENT; Back-up Seal (Not Sold Separately)
  • 16
    1
    NSS
    PAS VENDU SÉPARÉMENT; O-Ring (Not Sold Separately)
  • 17
    1
    25803003
    ARBRE; Piston
  • 18
    1
    NSS
    PAS VENDU SÉPARÉMENT; 3/4'' NF Hex. Nut
  • 19
    4
    25803004
    TIRANT;
  • 20
    1
    25803005
    CYLINDRE; For 3'' x 8'' Cylinder
  • 21
    1
    NSS
    PAS VENDU SÉPARÉMENT; 1/2'' NPT Pipe Plug
