1.87.0 01[03] - FENDER ASSY, FRONT, 4WD
TABLE OF CONTENTS
DIAGRAM
PART LIST
EFFACER TOUT
Fenêtre N° de série
Date de construction
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
Sélectionner Tout

Select

Ref.

1

Qté

2

Disponibilité

N° de pièce

10520101

Description

WASHER 14.4mm ID x 26mm OD x 3mm Thk;


Alts

Select

Ref.

2

Qté

2

Disponibilité

N° de pièce

15977621

Description

BOLT Hex, M14 x 1.5 x 70mm, Cl 8.8;


Alts

Select

Ref.

3

Qté

2

Disponibilité

N° de pièce

12164011

Description

NUT Hex, M14 x 1.5, Cl 8, ZND;


Alts

Select

Ref.

4

Qté

3

Disponibilité

N° de pièce

11190579

Description

RONDELLE M10 Bolt Size x 20mm OD x 2.3mm Thk;


Alts

Select

Ref.

5

Qté

3

Disponibilité

N° de pièce

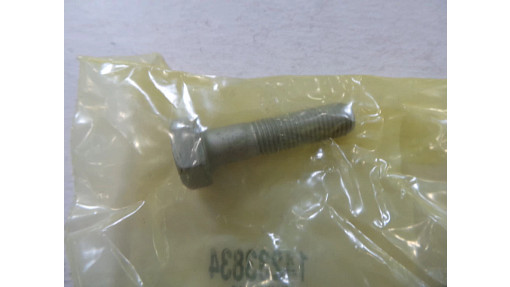

14233834

Description

VIS Hex, M10 x 1.25 x 40mm, Cl 10.9;


Alts

Select

Ref.

7

Qté

1

Disponibilité

N° de pièce

47572980

Description

AILE; Incl 8 - 19


Alts

Select

Ref.

8

Qté

1

Disponibilité

N° de pièce

5122261

Description

AILES AVANT;


Alts

Select

Ref.

9

Qté

1

Disponibilité

N° de pièce

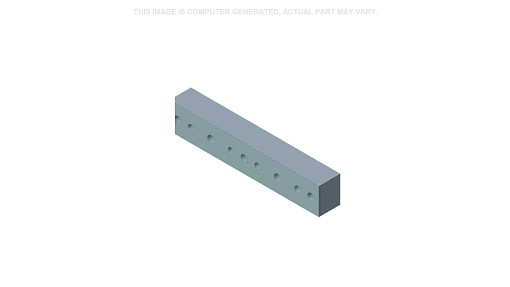

47521894

Description

ADJUSTING PLATE; Support


Alts

Select

Ref.

10

Qté

2

Disponibilité

N° de pièce

5148599

Description

REINFORCEMENT; Plate


Alts

Select

Ref.

11

Qté

2

Disponibilité

N° de pièce

12601474

Description

WAVE WASHER Wave, 10.50mm ID x 21.00mm OD x 0.80mm, 3.00mm, CST, DAC;


Alts

Select

Ref.

12

Qté

4

Disponibilité

N° de pièce

12574511

Description

LOCK NUT M10 x 1.25, Cl 8; Self


Alts

Select

Ref.

13

Qté

2

Disponibilité

N° de pièce

12644301

Description

RONDELLE M10 x 35 x 3;


Alts

Select

Ref.

14

Qté

1

Disponibilité

N° de pièce

14782511

Description

SCREW Cross Rec Cheese Hd, M10 x 1.25 x 20mm, Cl 5.8;


Alts

Select

Ref.

15

Qté

5

Disponibilité

N° de pièce

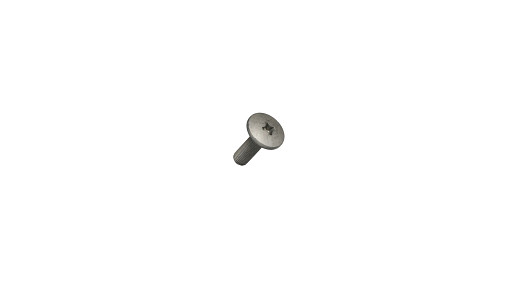

14782614

Description

SCREW Cross Rec Cheese Hd, M10 x 1.25 x 30mm, Cl 5.8;


Alts

Select

Ref.

16

Qté

2

Disponibilité

N° de pièce

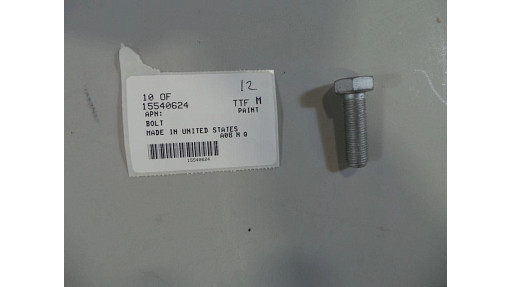

15540624

Description

BOLT Hex, M12 x 1.25 x 40mm, Cl 8.8, Full Thd;


Alts

Select

Ref.

17

Qté

2

Disponibilité

N° de pièce

11190774

Description

RONDELLE M12 Bolt Size x 24mm OD x 2.8mm Thk;


Alts

Select

Ref.

18

Qté

1

Disponibilité

N° de pièce

5148596

Description

PANNEAU; LH Front Fender


Alts

Select

Ref.

19

Qté

3

Disponibilité

N° de pièce

5149441

Description

RENFORT; Rear LH Blade


Alts

Select

Ref.

20

Qté

1

Disponibilité

N° de pièce

47572975

Description

SUPPORT; Fender, Incl 21- 27


Alts

Select

Ref.

21

Qté

1

Disponibilité

N° de pièce

47572978

Description

SUPPORT; Fender


Alts

Select

Ref.

22

Qté

1

Disponibilité

N° de pièce

84606292

Description

SUPPORT; Fender


Alts

Select

Ref.

25

Qté

1

Disponibilité

N° de pièce

47609000

Description

NUT M32 x 1.5;


Alts

Select

Ref.

26

Qté

1

Disponibilité

N° de pièce

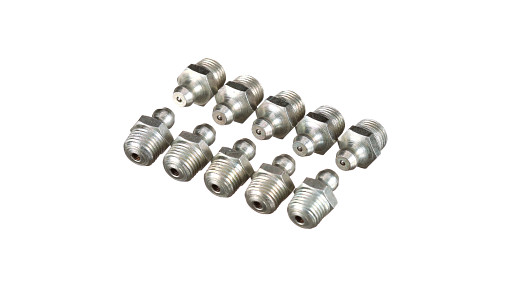

13407211

Description

GRAISSEUR Straight Con. Head, M10 x 1 x 18mm L; Fitting


Alts

Select

Ref.

27

Qté

1

Disponibilité

N° de pièce

84193097

Description

SPRING;


Alts
