TABLE OF CONTENTS
DIAGRAM
PART LIST
EFFACER TOUT
Sélectionner Tout
Ref.
Qté
N° de pièce
Alts
Description
-
11SUPPORT;
-
21SUPPORT;
-
31SUPPORT;
-
41SUPPORT;
-
52PATIN DE GLISSEMENT; MAINTENANCE PART
-
61SUPPORT; MAINTENANCE PART
-
72PIGNON DRIVE; MAINTENANCE PART
-
84BAGUE;
-
91CALE;
-
101FRAME;
-
111TOLE; MAINTENANCE PART
-
121ARBRE;
-
131PLAQUE; MAINTENANCE PART
-
141ANNEAU 85mm ID x 101.6mm OD x 14.5mm Thk;
-
154RONDELLE;
-
162GUIDE;
-
172PIGNON MENE; MAINTENANCE PART
-
182RESSORT;
-
192CHAINE CUEILLEUSE; MAINTENANCE PART
-
201MOYEU;
-
211SUPPORT; MAINTENANCE PART
-
222VIS FLAT, M12 x 30mm, Cl 8.8;
-
232VIS M16 x 1.5 x 40mm, Cl 8.8;
-
242ECROU SPECIAL;
-
252VIS;
-
262SHIELD;
-
272RONDELLE 16.2mm ID x 30mm OD x 7mm L;
-
281BARRE DE SECURITE; MAINTENANCE PART
-
291CORE-GEARBOX; SEE FIGURE 12.333, 12.334 AND 12.335
-
291REMAN-GEARBOX; SEE FIGURE 12.333, 12.334 AND 12.335
-
291BOITE DE VITESSES; SEE FIGURE 12.333, 12.334 AND 12.335
-
304PLAQUE DE PROTECTION;
-
314COUVERCLE;
-
321BARRE DE SECURITE; MAINTENANCE PART
-
332SUPPORT;
-
341GALET; SEE FIGURE 12.331 AND 12.332
-
352BAGUE; MAINTENANCE PART
-
361BOITE DE VITESSES; SEE FIGURE 12.324, 12.325 AND 12.326;MAINTENANCE PART
-
371GALET; SEE FIGURE 12.328 AND 12.329
-
382GOUJON M10;
-
392COUVERCLE;
-
401SUPPORT;
-
412RONDELLE FREIN;
-
421BRACKET;
-
431BRIDE;
-
442COUTEAU;
-
457RONDELLE BELLEVILLE 10mm ID x 22mm OD x 1.6mm Thk;
-
464RONDELLE FREIN M8;
-
4712RONDELLE FREIN 10.2mm ID x 18.1mm OD x 2.2mm Thk;
-
486RONDELLE BELLEVILLE M8 Bolt Size x 18mm OD x 1.4mm Thk;
-
4912RONDELLE BELLEVILLE M12 Bolt Size x 27mm OD x 1.8mm Thk;
-
503RONDELLE BELLEVILLE M16 Bolt Size x 32mm OD x 2.8mm Thk;
-
516RONDELLE FREIN 13.1mm ID x 21.1mm OD x 2.55mm Thk;
-
524VIS A TETE BOMBEE M10 x 1.5 x 25mm, Cl 8.8;
-
538RONDELLE 13mm ID x 25mm OD x 3mm Thk, CST, ZND;
-
544RONDELLE;
-
554RONDELLE;
-
566RONDELLE 12.5mm ID x 30mm OD x 5mm Thk;
-
572CONTRE-ECROU Hex, M12 x 1.75, Cl 8, ZND;
-
585CONTRE-ECROU Hex, M10 x 1.5, Cl 8, ZND;
-
5910VIS Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd;
-
6014VIS Hex, M12 x 1.75 x 25mm, Cl 8.8, Full Thd;
-
613VIS Hex, M12 x 1.75 x 35mm, Cl 8.8, Full Thd;
-
622VIS Hex, M12 x 1.75 x 130mm, Cl 8.8;
-
634VIS Hex, M10 x 1.5 x 65mm, Cl 8.8;
-
644VIS Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd;
-
651VIS Hex, M10 x 1.5 x 45mm, Cl 8.8;
-
664CONTRE-ECROU Hex, M12 x 1.75, Cl 10, ZND;
-
672VIS A EMBASE HEXAGON M10 x 35mm, Cl 12.9, Full Thd;
-
684VIS Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd;
-
691GOUPILLE FENDUE M4 x 32;
-
707VIS M10 x 1.5, 25mm L Cl8.8 Full Thread;
-
712VIS Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd;
-
722ECROU Hex, M16 x 1.5, Cl 8, ZND;
-
731VIS Hex, M16 x 1.5 x 50mm, Cl 8.8, Full Thd;
-
742ECROU FIN Hex, M14 x 1.5, Cl 8, ZND;
-
7512RIVET Pop, 3/16'' x 1/2'' OAL;
-
764CLE;
-
772SEAL;
-
784CALE;
-
791JOINT TORIQUE 0.103'' Thk x 3.987'' ID, -155, Cl 5, 75 Duro;
Sélectionner Tout
Select
Ref.
5Qté
2Disponibilité
N° de pièce
84977612Description

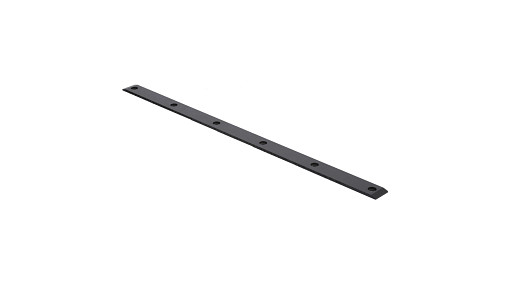

PATIN DE GLISSEMENT; MAINTENANCE PARTImg
Alts
Select
Ref.
6Qté
1Disponibilité

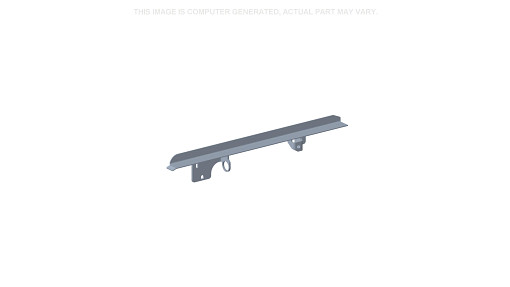

N° de pièce
84977677Description
SUPPORT; MAINTENANCE PARTImg
Alts
Select
Ref.
7Qté
2Disponibilité
N° de pièce
84977235Description

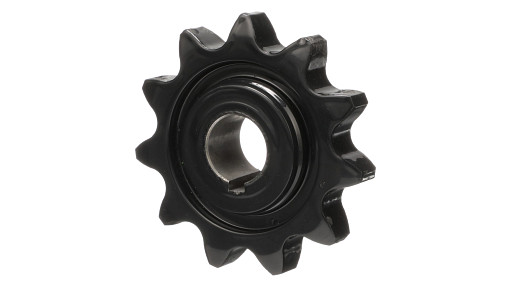

PIGNON DRIVE; MAINTENANCE PARTImg
Alts
Select
Ref.
13Qté
1Disponibilité
N° de pièce
84972758Description
PLAQUE; MAINTENANCE PARTImg
Alts
Select
Ref.
14Qté
1Disponibilité

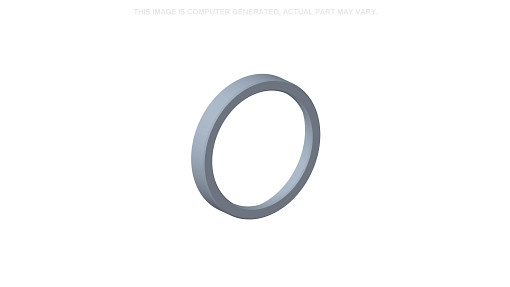

N° de pièce
84977049Description
ANNEAU 85mm ID x 101.6mm OD x 14.5mm Thk;Img
Alts
Select
Ref.
17Qté
2Disponibilité
N° de pièce
84977538Description
PIGNON MENE; MAINTENANCE PARTImg
Alts
Select
Ref.
19Qté
2Disponibilité
N° de pièce
84977231Description
CHAINE CUEILLEUSE; MAINTENANCE PARTImg
Alts
Select
Ref.
21Qté
1Disponibilité

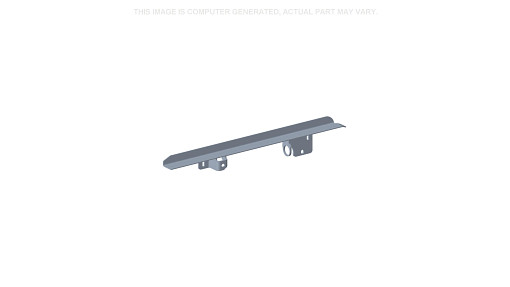

N° de pièce
84977676Description
SUPPORT; MAINTENANCE PARTImg
Alts
Select
Ref.
22Qté
2Disponibilité
N° de pièce
84976774Description

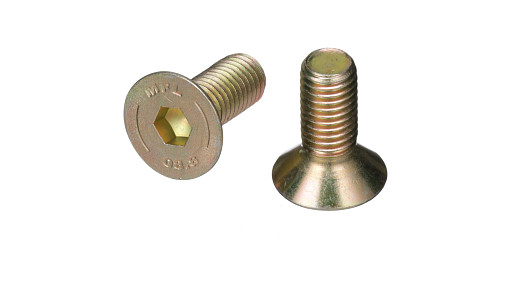

VIS FLAT, M12 x 30mm, Cl 8.8;Img
Alts
Select
Ref.
23Qté
2Disponibilité
N° de pièce
84972753Description
VIS M16 x 1.5 x 40mm, Cl 8.8;Img
Alts
Select
Ref.
27Qté
2Disponibilité
N° de pièce
322630350Description

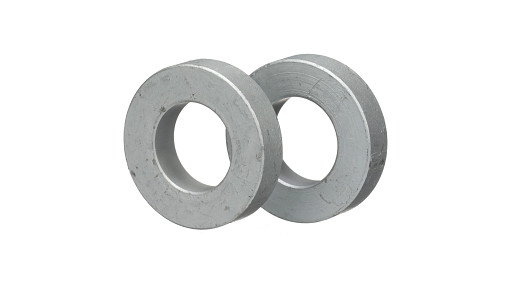

RONDELLE 16.2mm ID x 30mm OD x 7mm L;Img
Alts
Select
Ref.
28Qté
1Disponibilité
N° de pièce
322592150Description

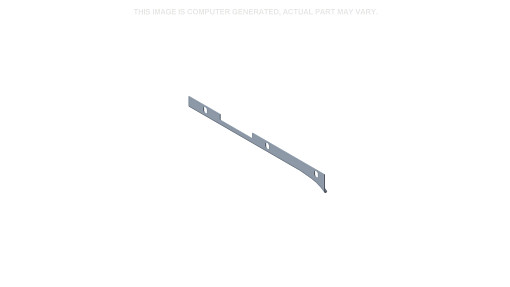

BARRE DE SECURITE; MAINTENANCE PARTImg
Alts
Select
Ref.
29Qté
1Disponibilité
N° de pièce
322592700CDescription

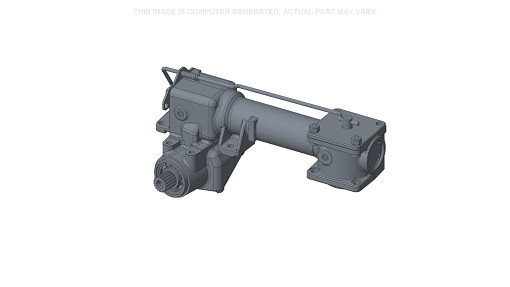

CORE-GEARBOX; SEE FIGURE 12.333, 12.334 AND 12.335Img
Alts
Select
Ref.
29Qté
1Disponibilité
N° de pièce
322592700RDescription

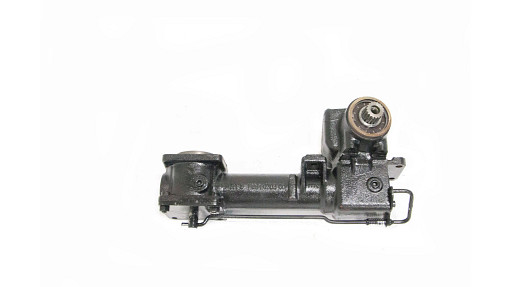

REMAN-GEARBOX; SEE FIGURE 12.333, 12.334 AND 12.335Img
Alts
Select
Ref.
29Qté
1Disponibilité
N° de pièce
322592700Description
BOITE DE VITESSES; SEE FIGURE 12.333, 12.334 AND 12.335Img
Alts
Select
Ref.
32Qté
1Disponibilité
N° de pièce
322592050Description

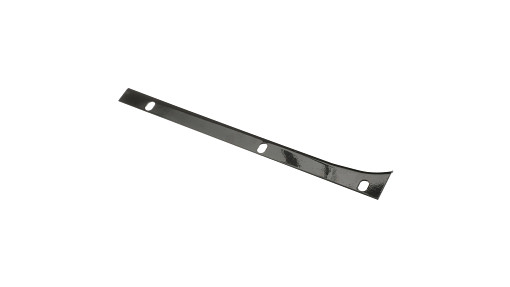

BARRE DE SECURITE; MAINTENANCE PARTImg
Alts
Select
Ref.
34Qté
1Disponibilité

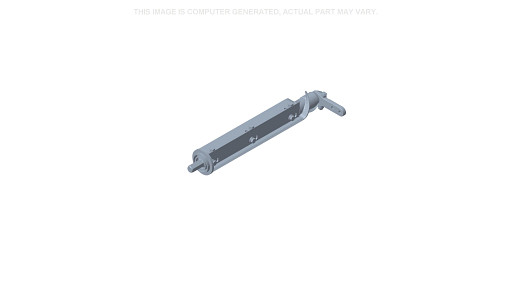

N° de pièce
322640300Description
GALET; SEE FIGURE 12.331 AND 12.332Img
Alts
Select
Ref.
35Qté
2Disponibilité
N° de pièce
322461250Description

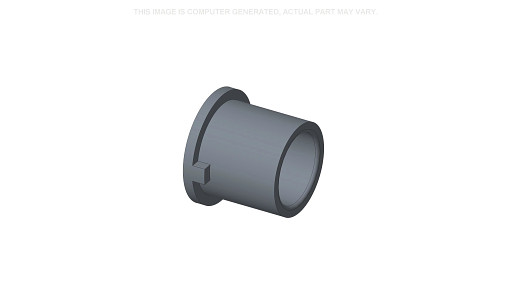

BAGUE; MAINTENANCE PARTImg
Alts
Select
Ref.
36Qté
1Disponibilité
N° de pièce
322592600Description
BOITE DE VITESSES; SEE FIGURE 12.324, 12.325 AND 12.326;MAINTENANCE PARTImg
Alts
Select
Ref.
37Qté
1Disponibilité
N° de pièce
322640100Description

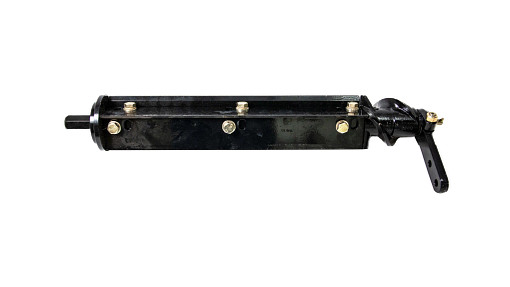

GALET; SEE FIGURE 12.328 AND 12.329Img
Alts
Select
Ref.
45Qté
7Disponibilité
N° de pièce
140045Description
RONDELLE BELLEVILLE 10mm ID x 22mm OD x 1.6mm Thk;Img
Alts
Select
Ref.
47Qté
12Disponibilité
N° de pièce
140028Description
RONDELLE FREIN 10.2mm ID x 18.1mm OD x 2.2mm Thk;Img
Alts
Select
Ref.
48Qté
6Disponibilité
N° de pièce
322358Description
RONDELLE BELLEVILLE M8 Bolt Size x 18mm OD x 1.4mm Thk;Img
Alts
Select
Ref.
49Qté
12Disponibilité
N° de pièce
140046Description
RONDELLE BELLEVILLE M12 Bolt Size x 27mm OD x 1.8mm Thk;Img
Alts
Select
Ref.
50Qté
3Disponibilité
N° de pièce
140048Description
RONDELLE BELLEVILLE M16 Bolt Size x 32mm OD x 2.8mm Thk;Img
Alts
Select
Ref.
51Qté
6Disponibilité
N° de pièce
412123Description
RONDELLE FREIN 13.1mm ID x 21.1mm OD x 2.55mm Thk;Img
Alts
Select
Ref.
52Qté
4Disponibilité
N° de pièce
86633356Description

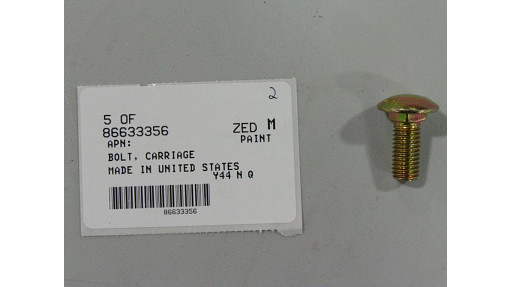

VIS A TETE BOMBEE M10 x 1.5 x 25mm, Cl 8.8;Img
Alts
Select
Ref.
53Qté
8Disponibilité

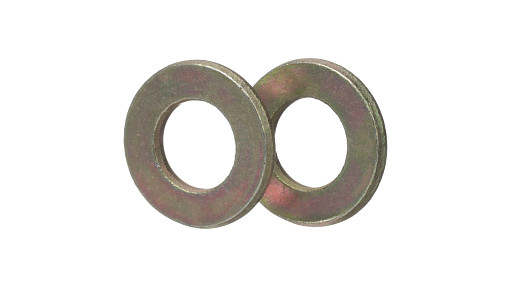

N° de pièce
86588502Description
RONDELLE 13mm ID x 25mm OD x 3mm Thk, CST, ZND;Img
Alts
Select
Ref.
56Qté
6Disponibilité
N° de pièce
84000016Description

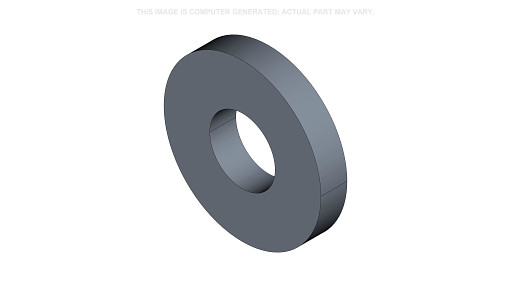

RONDELLE 12.5mm ID x 30mm OD x 5mm Thk;Img
Alts
Select
Ref.
57Qté
2Disponibilité
N° de pièce
100038Description
CONTRE-ECROU Hex, M12 x 1.75, Cl 8, ZND;Img
Alts
Select
Ref.
58Qté
5Disponibilité
N° de pièce
100037Description
CONTRE-ECROU Hex, M10 x 1.5, Cl 8, ZND;Img
Alts
Select
Ref.
59Qté
10Disponibilité
N° de pièce
120104Description
VIS Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd;Img
Alts
Select
Ref.
60Qté
14Disponibilité

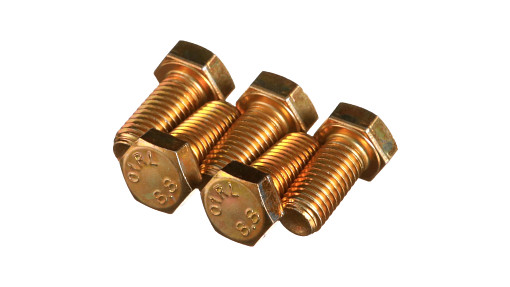

N° de pièce
300388Description
VIS Hex, M12 x 1.75 x 25mm, Cl 8.8, Full Thd;Img
Alts
Select
Ref.
61Qté
3Disponibilité
N° de pièce
300389Description
VIS Hex, M12 x 1.75 x 35mm, Cl 8.8, Full Thd;Img
Alts
Select
Ref.
62Qté
2Disponibilité

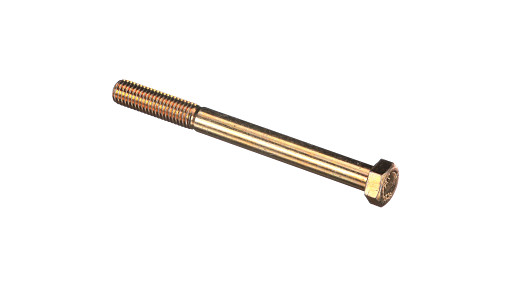

N° de pièce
395277Description
VIS Hex, M12 x 1.75 x 130mm, Cl 8.8;Img
Alts
Select
Ref.
63Qté
4Disponibilité
N° de pièce
120071Description
VIS Hex, M10 x 1.5 x 65mm, Cl 8.8;Img
Alts
Select
Ref.
64Qté
4Disponibilité
N° de pièce
43140Description
VIS Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd;Img
Alts
Select
Ref.
65Qté
1Disponibilité
N° de pièce
325829Description
VIS Hex, M10 x 1.5 x 45mm, Cl 8.8;Img
Alts
Select
Ref.
66Qté
4Disponibilité
N° de pièce
412672Description
CONTRE-ECROU Hex, M12 x 1.75, Cl 10, ZND;Img
Alts
Select
Ref.
67Qté
2Disponibilité
N° de pièce
86566100Description

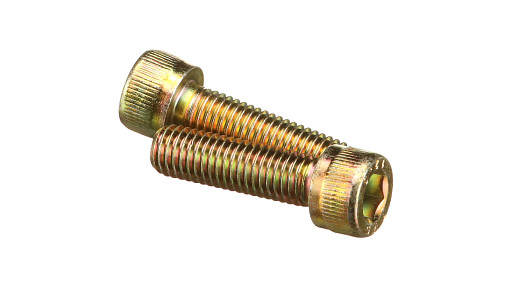

VIS A EMBASE HEXAGON M10 x 35mm, Cl 12.9, Full Thd;Img
Alts
Select
Ref.
68Qté
4Disponibilité

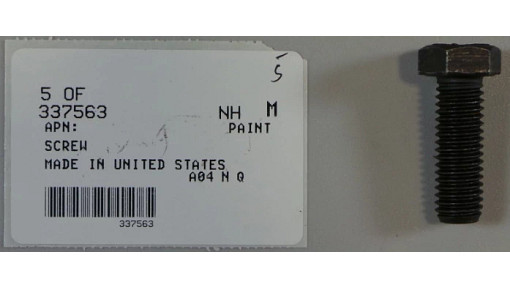

N° de pièce
337563Description
VIS Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd;Img
Alts
Select
Ref.
70Qté
7Disponibilité
N° de pièce
43139Description
VIS M10 x 1.5, 25mm L Cl8.8 Full Thread;Img
Alts
Select
Ref.
71Qté
2Disponibilité
N° de pièce
43138Description
VIS Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd;Img
Alts
Select
Ref.
72Qté
2Disponibilité
N° de pièce
12164111Description

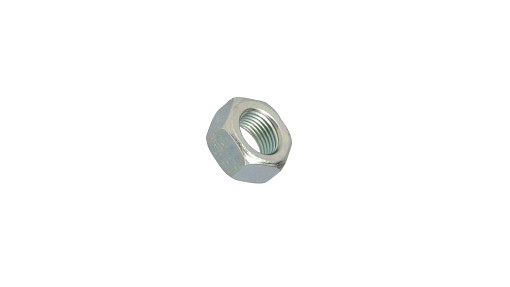

ECROU Hex, M16 x 1.5, Cl 8, ZND;Img
Alts
Select
Ref.
73Qté
1Disponibilité
N° de pièce
15840521Description
VIS Hex, M16 x 1.5 x 50mm, Cl 8.8, Full Thd;Img
Alts
Select
Ref.
74Qté
2Disponibilité
N° de pièce
10791311Description
ECROU FIN Hex, M14 x 1.5, Cl 8, ZND;Img
Alts
Select
Ref.
75Qté
12Disponibilité
N° de pièce
445394Description
RIVET Pop, 3/16'' x 1/2'' OAL;Img
Alts
Select
Ref.
79Qté
1Disponibilité
N° de pièce
14461380Description
JOINT TORIQUE 0.103'' Thk x 3.987'' ID, -155, Cl 5, 75 Duro;Img
Alts
