20.07.04[01] - HYDRAULICS, ARM LIFT
TABLE OF CONTENTS
DIAGRAM
PART LIST
CANCELLA TUTTO
Finestra Num. serie
Data costruzione
Seleziona tutti
Ref.
Qtà
#Parte di ricambio
Alts
Descrizione
Seleziona tutti

Select

Ref.

1

Qtà

2

Disponibilità

#Parte di ricambio

87035272

Descrizione

ARM;


Alts

Select

Ref.

2

Qtà

4

Disponibilità

#Parte di ricambio

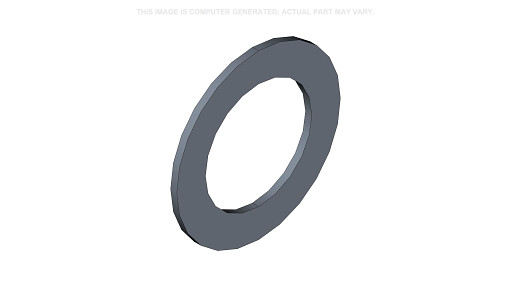

25069

Descrizione

WASHER 25.8mm ID x 39.7mm OD x 1.59mm Thk;


Alts

Select

Ref.

3

Qtà

2

Disponibilità

#Parte di ricambio

823820

Descrizione

SHAFT;


Alts

Select

Ref.

4

Qtà

2

Disponibilità

#Parte di ricambio

378247

Descrizione

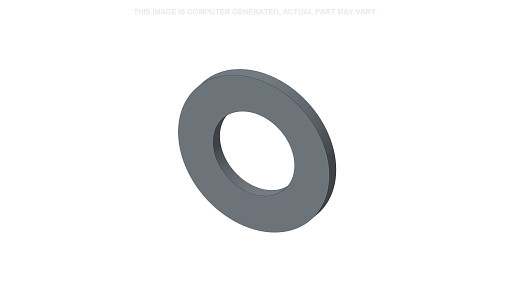

WASHER 21mm ID x 39mm OD x 3mm Thk;


Alts

Select

Ref.

5

Qtà

2

Disponibilità

#Parte di ricambio

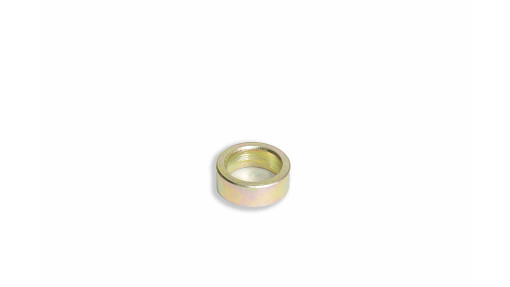

823818

Descrizione

SPACER 20.5mm ID x 28mm OD x 10mm L;


Alts

Select

Ref.

6

Qtà

2

Disponibilità

#Parte di ricambio

87048177

Descrizione

ARM;


Alts

Select

Ref.

7

Qtà

1

Disponibilità

#Parte di ricambio

87036764

Descrizione

CILINDRO PRINCIPALE;


Alts

Select

Ref.

8

Qtà

1

Disponibilità

#Parte di ricambio

87036766

Descrizione

CILINDRO IDRAULICO 25.4mm Rod, 200mm Stroke;


Alts

Select

Ref.

9

Qtà

2

Disponibilità

#Parte di ricambio

390055

Descrizione

PIN;


Alts

Select

Ref.

10

Qtà

1

Disponibilità

#Parte di ricambio

418407

Descrizione

KLEMME 24mm ID, 8.5mm Bolt Hole, P Type;


Alts

Select

Ref.

12

Qtà

2

Disponibilità

#Parte di ricambio

87034031

Descrizione

SICHERUNGSLASCHE;


Alts

Select

Ref.

13

Qtà

2

Disponibilità

#Parte di ricambio

84072277

Descrizione

HOOK;


Alts

Select

Ref.

14

Qtà

1

Disponibilità

#Parte di ricambio

431352

Descrizione

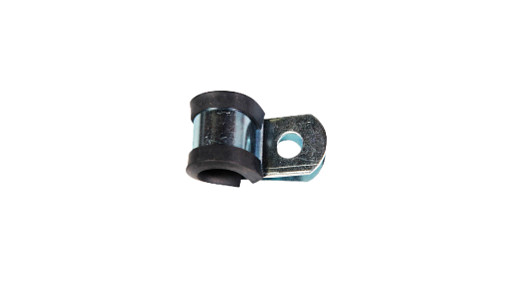

CLAMP 12mm ID, 8.5mm Bolt Hole, P Type;


Alts

Select

Ref.

15

Qtà

4

Disponibilità

#Parte di ricambio

755917

Descrizione

PIN 20mm OD x 73mm L;


Alts

Select

Ref.

17

Qtà

4

Disponibilità

#Parte di ricambio

140090

Descrizione

WASHER;


Alts

Select

Ref.

18

Qtà

2

Disponibilità

#Parte di ricambio

359726

Descrizione

HOOK;


Alts

Select

Ref.

21

Qtà

3

Disponibilità

#Parte di ricambio

87033812

Descrizione

HOSE 6.4mm ID x 1050mm L, SAE 100R1;


Alts

Select

Ref.

24

Qtà

3

Disponibilità

#Parte di ricambio

467205

Descrizione

90 ELBOW;


Alts

Select

Ref.

28

Qtà

2

Disponibilità

#Parte di ricambio

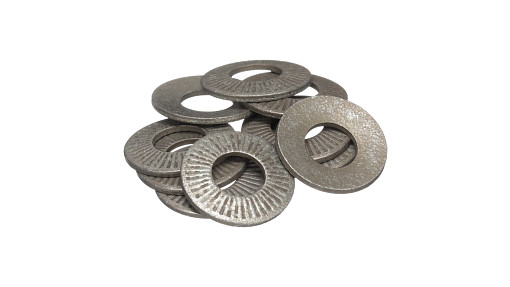

140046

Descrizione

ARANDELA BELLEVILLE M12 Bolt Size x 27mm OD x 1.8mm Thk;


Alts

Select

Ref.

29

Qtà

2

Disponibilità

#Parte di ricambio

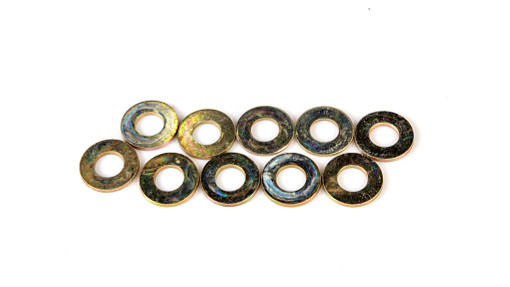

378245

Descrizione

WASHER 13mm ID x 28.5mm OD x 2.7mm Thk;


Alts

Select

Ref.

30

Qtà

8

Disponibilità

#Parte di ricambio

394631

Descrizione

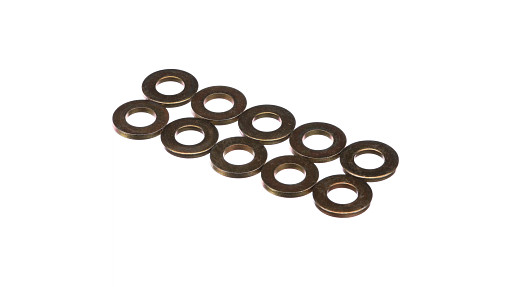

WASHER 17mm ID x 34mm OD x 4mm Thk;


Alts

Select

Ref.

31

Qtà

2

Disponibilità

#Parte di ricambio

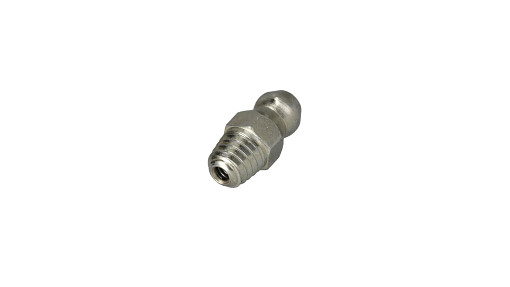

321204

Descrizione

LUBE NIPPLE Straight Con. Head, M6 x 1.0 x 16mm L;


Alts

Select

Ref.

33

Qtà

2

Disponibilità

#Parte di ricambio

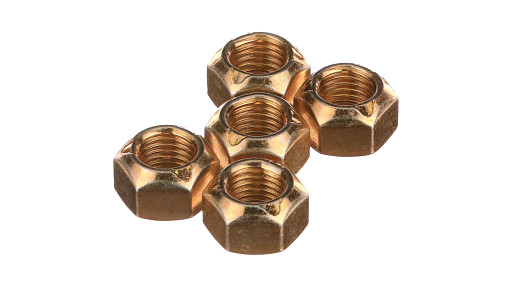

86000441

Descrizione

LOCK NUT M16 x 2.0, Cl 8;


Alts

Select

Ref.

34

Qtà

2

Disponibilità

#Parte di ricambio

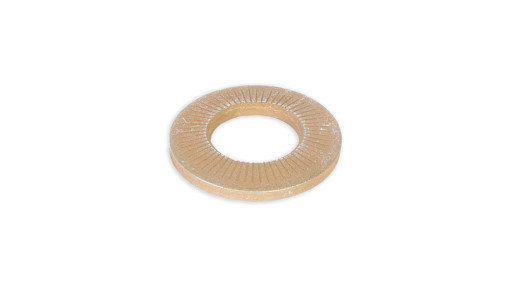

140048

Descrizione

BELLEVILLE WASHER M16 Bolt Size x 32mm OD x 2.8mm Thk;


Alts

Select

Ref.

35

Qtà

4

Disponibilità

#Parte di ricambio

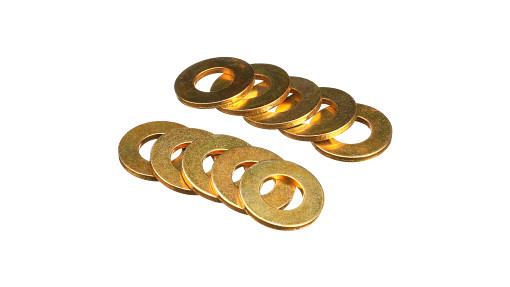

378246

Descrizione

WASHER 17mm ID x 34mm OD x 3mm Thk;


Alts

Select

Ref.

36

Qtà

2

Disponibilità

#Parte di ricambio

86508581

Descrizione

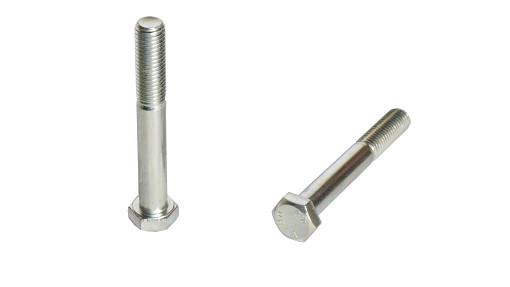

BOLT Hex, M12 x 1.75 x 90mm, Cl 8.8;


Alts

Select

Ref.

37

Qtà

2

Disponibilità

#Parte di ricambio

9706685

Descrizione

NUT Hex, 12mm D, Cl 8;


Alts

Select

Ref.

39

Qtà

4

Disponibilità

#Parte di ricambio

412686

Descrizione

COTTER PIN M5 x 32;


Alts

Select

Ref.

40

Qtà

4

Disponibilità

#Parte di ricambio

130007

Descrizione

COTTER PIN M4 x 25;


Alts

Select

Ref.

43

Qtà

2

Disponibilità

#Parte di ricambio

86508568

Descrizione

BOLT Hex, M6 x 1 x 16mm, Cl 8.8, Full Thd;


Alts

Select

Ref.

45

Qtà

6

Disponibilità

#Parte di ricambio

9706755

Descrizione

NUT Hex, M6 x 1 pitch, Cl 8;


Alts

Select

Ref.

46

Qtà

6

Disponibilità

#Parte di ricambio

322357

Descrizione

BELLEVILLE WASHER M6 Bolt Size x 14mm OD x 1.3mm Thk;


Alts
